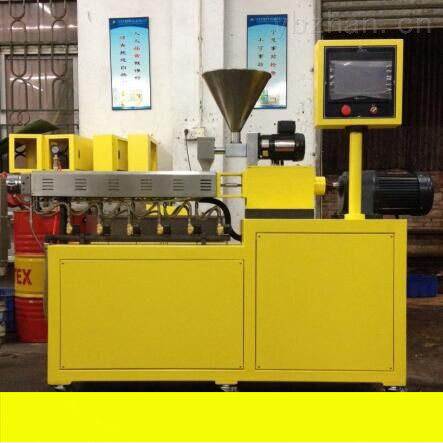

東莞錫華PP實驗型雙螺擠出造粒機 塑料分散螺桿擠出機小型設備

XH-20/25雙螺桿實驗型造粒線

雙螺桿擠出機組的輔機主要包括放線裝置、校直裝置、預熱裝置、冷卻裝置、牽引裝置、計米器、火花試驗機、收線裝置。擠出機組的用途不同其選配用的輔助設備也不盡相同，如還有切斷器、吹干器、印字裝置等。

一、20/25雙螺桿擠出主機 1套

1、喂料器    1套

     a.雙螺桿定量送料帶攪拌功能

     b.馬力：1HP微型擺線針輪減速機配變頻器調速

2、馬力：7.5HP貝德電機搭配變頻器調速

3、螺桿：

a.直徑：Ф21.7mm采用積木式設計，螺紋組件與蕊軸漸開線花鍵連接,拆裝組合方便。

    b.螺紋組件材質：進口合金鋼W6M05Cr4V2，真空熱處理整體硬度HRC58-62度

     c.長徑比: 40:1

4、料筒：a.長度=120MM/節  共7節

     b.基體材質為45#鍛件，襯套材質為a101,整體硬度HRC60-64度

     c.料筒內設水冷流道

5、齒輪箱：a.減速比:3:1

     b.輸出軸轉速:MAX500RPM

     c.輸入軸轉速:MAX1500RPM

     d.硬面齒輪油浸式,進口軸承,配強制冷卻潤滑系統.

6、安全聯軸器:直聯傳動傳遞系數,剪切銷結構保證機械安全

7、溫控系統:a.鑄鋁加熱器,數顯溫控器,控溫,進口電磁閥

     b.120w水泵供機筒冷卻水循環

     c.不銹鋼軟水箱容積：30L

8、抽真空系統

     a.真空泵：0.15水環泵

     b.驅動電機：0.75KW

9、快開式模頭

a.開門式手掀模頭

b.拉條出料模面Ф4.5*4條

c.換網模頭內安裝壓力傳感器

二、電控箱（電源：3∮ AC380V 50HZ）      1套

1.獨立式電控箱

2.料筒6段溫度控制，模頭1段溫度控制

三、冷卻水槽                    1套

1.材質:不銹鋼

2.尺寸:冷卻水槽1000MM

四、吹水風機                 1個

1.馬力: 1/4HP

2.材質:不銹鋼

五、切粒機                  1臺

1、馬力：1HP貝德電機配變頻器。

2、固定刀材質：鑲鎢鋼。

3、回轉刀材質：全鋼11

4、進料壓制滾：耐磨PU膠，90～95A

六、備品

1.加熱器          2付

2.傳動箱輸入.輸出油封各一件
