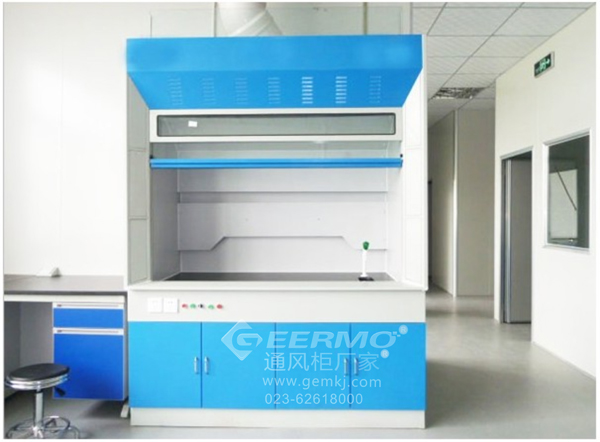

重慶實驗室重慶全鋼通風櫥

全鋼結構通風柜

　　一、整體規格：L1500*W800*H2350mm；

　　☆上部柜體尺寸：L1500*W800*H1500mm；

　　☆工作臺面厚度：13mm實芯理化板

　　☆底部尺寸：L1500*W800*H825mm；

　　☆工作臺面離地面高度850mm；

　　☆內部有效操作空間（視窗關閉時）：L1200*W800*H1200mm；

　　二、柜體部分：

1、柜體組合：采三段組合式柜本，上部柜體（柜），中間（操作臺面），下部底柜（內含獨立式貯存柜及獨立水、電、氣體管線系統容納柜設計）；

2、外殼：采用上海寶鋼產冷軋鋼板折彎成型，壁厚2.0mm，經酸洗、磷化后，表面環氧樹脂粉末靜電噴涂。

3、內襯板：采用厚度為6mm的compact板。

4、導流板：其材質同內襯板，導流板安裝位置與角度需使排氣分布均勻，無死角，以確保不同比重的氣體均能有效排放。

5、操作臺面：13mm實芯理化板臺面

6、底柜：采用上海寶鋼產冷軋鋼板折彎成型，壁厚2.0mm，經酸洗、磷化后，表面環氧樹脂粉末靜電噴涂。

7、底柜門板：材質同底柜、外殼。

8、輔助進氣口：安裝于柜前封板下方，用冷軋鋼板沖制而成。可于窗口關閉時提供氣源。

9、調節門：

1）軌道：采用不銹鋼制作而成。

2）調節門左右懸吊鋼索安裝，鋼索需完全隱藏于軌道內。上下拉動時，不與軌道磨擦，以確保鋼索之安全，并避免化學腐蝕問題。

3調節門把手設計時，需符合人體工學要求，以方便使用者上下拉動施力。

4調節門全開開口高度760mm（含）以上。

5調節門玻璃：采用厚6mm安全鋼化玻璃。

10、鋼索滑輪組：

1）滑輪固定座：采用厚2mm（含）以上鋼板機壓成型制作，具雙面包夾式防落設計，以確保穩定。

2）滑輪：采用Ф35mm尼龍制作而成。

3）配重：采用左右雙配重箱設計。

11、集氣罩：采用高分子塑膠材質一體成型，底部入口為長方形開口，頂部出口管徑約Ф310，出口銜接管口高度50mm（含）以上，便于風管套銜接。

12、照明設備：采用全罩式燈座設計（具散熱孔），底部設有厚5mm玻璃，燈罩內附220V、30W日光燈一支。

13、風量：要求以柜表面平均風速0.5m/s為計算根據。（排風量由排風管道系統配合提供）。

14、表面風速平均性：在調節門全開，表面平均風速0.5m/s情形下，任一點表面風速測量點，測得風速值均需介于0.5m/s±10%范圍內。

　　本設計需符合美國ASHRAE及SEFA標準。

　　三、配件：

1）立式單口化驗龍頭：

a）出水口樣式：向下，出水口為銅質尖嘴型。

b）閥門樣式：旋鈕式。

c）材質：管體部分為黃銅合金制，表面并經耐酸堿，防銹處理。

2）化驗水槽：采用黑色PP耐酸堿、抗腐蝕杯槽。內徑尺寸約：L180*W115*D180mm。

　　四、控制系統：采用觸摸式電子開關和電子顯示屏，并采用固體繼電器，邏輯電路控制。

　　五、主電路系統：采用380V三相交流繼電器，過流保護和空氣自動開關。
