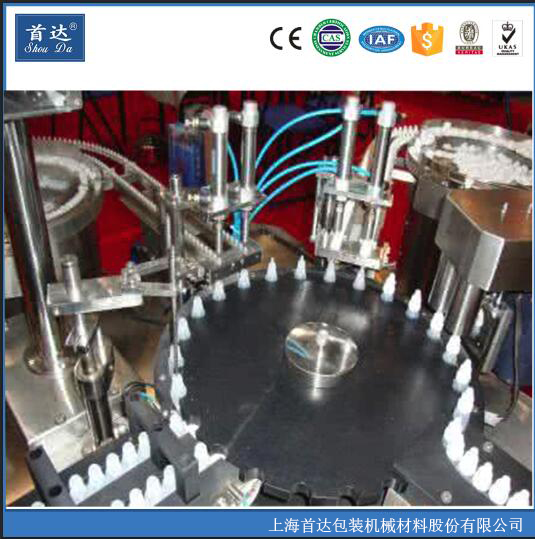

廠家直銷供應首達殺蟲劑氣霧劑灌裝機

本機由自動進瓶、灌裝、自動落蓋、軋蓋封口、出瓶等各部分組成，適用于食品、醫藥、西林瓶等液體灌裝，并可根據客戶要求配制蠕動泵灌裝系統。

電氣采用三相四線制50赫交流電，電源電壓為380V、220V，總功率為1.1kw。為保證操作人員的安全，電氣箱和機身必須可靠接地！

特點：

整機清洗方便；

除制藥、口服液制劑行業使用外，也適用于食品、化妝品和化工產品等生產液體的灌裝和軋蓋；

本機大部分采用不銹鋼304材料，與藥物接觸部分采用316L不銹鋼材料，符合GMP要求；

用人少，外形美觀，灌裝準確，不碎瓶。

技術參數：

裝量：10ml；

產量：1000-1500支/小時；

功率：主電機功率N=0.75KW，電壓380V；n=960轉/分

軋蓋電機功率N=0.12KW，電壓380V，n=1400轉/分

輸瓶電機功率N=40W，電壓220V，n=1300轉/分

總功率1.1KW

外形尺寸：1700X1000X1440mm

工作原理：

本機按工藝流程分自動進瓶   灌裝   振動料斗理蓋   定向自動落蓋   三刀旋轉滾軋封口   出瓶。全部動作均通過機械傳動來完成，各動作協調正確無誤。

工作原理敘述如下：

該機動作為機械傳動。全部動作為：由一個0.75kw電機帶動分配軸使槽輪機構間隙轉動，再通過鏈輪傳動凸輪等機構完成進瓶灌裝、理蓋定向落蓋、三刀旋轉、滾軋封口、出瓶等各項動作。

輸送帶、轉盤和灌裝頭由主電機帶動，旋蓋頭由旋蓋電機帶動，輸瓶由輸瓶電機帶動。

1.自動進瓶：

在機器工作臺左側有一傾斜料斗，清洗烘干后的瓶子排放在料斗上，通過料斗下面的輸瓶電機轉動，使輸瓶皮帶帶動瓶子緩緩進入軌道，再通過雙排鏈條輸送把瓶子送入等分圓盤槽內，隨著等分圓盤的間隙轉動，把瓶子送入各工作工位。

2.灌裝:

灌裝由玻璃計量泵和灌裝頭兩部分組成，也可根據客戶要求配制蠕動泵。玻璃活塞泵的往復運動由偏心凸輪帶動，通過調節偏心凸輪的偏心距可調節灌裝量。

3.落鋁蓋旋轉滾軋封口:

人工將鋁蓋倒入振動料斗內，通過振動料斗的振動使鋁蓋按人為要求進入軌道，然后當?shù)确直P(pán)帶動瓶子轉動時，將鋁蓋準確地戴于瓶口上，然后轉到軋蓋工位，經過三刀滾軋頭的旋轉和滾軋頭的上下運動，使鋁蓋牢固軋緊于瓶頸上。

三刀滾軋式軋蓋由兩部分動作組成：三刀的旋轉運動和三刀的上下運動。三刀的旋轉由單獨的電機帶動。三刀的上下運動由分配軸上的槽形凸輪通過杠桿機構來實行。

4.出瓶:

出瓶由分配軸上的小凸輪來控制。
