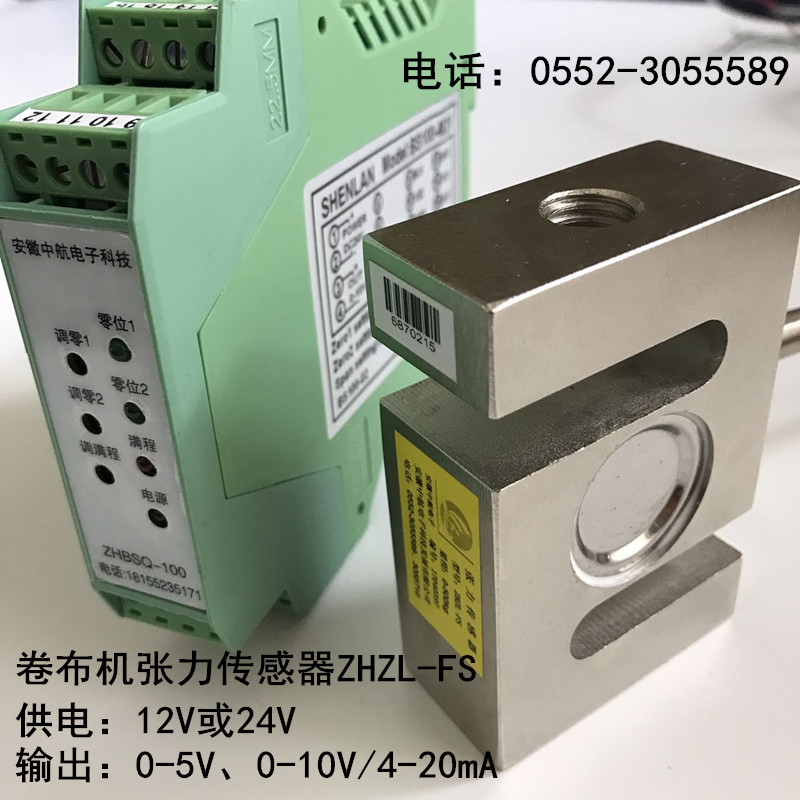

南通 臥式卷布機張力傳感器ZHZL-FS

一、產品內容介紹

1、該張力傳感器可滿足200kg-700kg 量程范圍內的準確測量。
2、合金鋼，灌封防護膠,防腐性能佳。
3、適用于紡織機械等電子測力系統，可用于紡織機、電子皮帶秤、料倉秤、配料秤、機電結合稱、吊鉤秤及其它力值的測量與控制及計算機控制配料系統等。

可選擇變送器，標準信號0～10mA、4～20mA或0～5V輸出

二、技術參數：
量程 5、10、20、50、100、300、500kg1、2、3、4、5、6、8、10 、15、20t
精度 0.1%
靈敏度 2±0.1 mV/V
蠕變 ±0.05％F·S/30min
非線性 ±0.03 %F·S
滯后誤差 ±0.03 %F·S
重復性誤差 ±0.02 %F·S
零點溫度系數 ±0.03 %F·S/10℃
輸出溫度系數 ±0.03 %F·S/10℃
輸入阻抗 700±15 Ω
輸出阻抗 650±15 Ω
絕緣電阻 ≥5000 MΩ
供橋電壓 建議10 VDC
工作溫度范圍 -20 - +70℃
允許過負荷 150 %F·S
密封等級 IP67


張力傳感器使用注意事項：
　　在靜態張力測控系統，應使固定負荷與變動負荷之和不大于所用傳感器總額定負荷(傳感器額定負荷×所配傳感器個數)的80%。
　　在動態張力測控系統，還應考慮由于沖擊所引起的附加載荷的影響。
　　設計加載裝置及安裝時應保證加載力的作用線與傳感器受力軸線重合，使傾斜負荷和偏心負荷的影響減至最小。
　　按本說明中的傳感器量程選定確定所用傳感器的額定載荷。
　　傳感器外殼、保護蓋板、引線接頭均經密封處理，用戶不準打開。
　　為防止化學腐蝕．安裝時宜用凡士林涂抹傳感器外表面。應避免陽光直曬和環境溫度劇變的場臺使用在無法避免時應加裝防護或緩解裝置。
　　為防止大電流直接竄過傳感器本體而損壞傳感器禁止在傳感器安裝后進行電焊作業，在萬不得已時應在傳感器加載裝置兩端加接銅編織線做的旁路器。
　　傳感器的電纜線應遠離強動力電源線或有脈沖波的場所，無法避競時應把傳感器的電纜線單獨穿入鐵管內，并盡量縮短連接距離。
　　電纜線不宜自行加長，在確實需加長時應在接頭處錫焊，并加防潮密封膠。
　　在高度精度使用場合，應使傳感器和儀表在預熱30分鐘后使用。
　　傳感器應放在干燥通風無腐蝕性氣體的室內。
