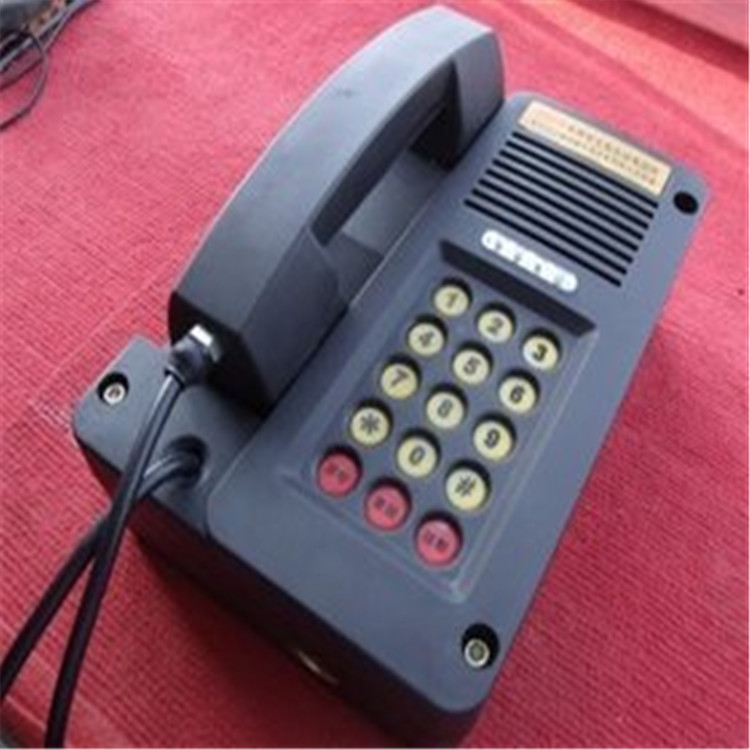

產品型號：KTH106
【礦用電話 機_KTH106礦用電話 機】
電話 機 礦用電 話機 防爆電話 機 本安型電話 機 自動電 話機
使用范圍：KTH106-1Z 型礦用本質安全型自動電話 機是根據Q/HX001-2007標準生產的。為脈沖與雙音頻兼容電話機，與關聯設備HDK礦用電話耦合器及輸出信號符合要求的調度臺或交換機可組成煤礦安全通訊系統網?？蓮V泛使用于具有性氣體的環境中。其防爆標志為“ExibⅠ”。
主要特點
1、本電話 機殼為鋁合金，外型美觀，機械強度高。
2、采用國內新型按鍵號盤。
3、電話 機內電路采用國際通用集成電路，具有發號準確，通話清晰，工作穩定等優點。
4、具備雙音頻發號兼脈沖發號功能（出廠時一般開關置于雙音頻）。
5、整機具有防震、防潮、體積小、重量輕、堅固、耐用、維修方便等特點。
【礦用電話 機_KTH106礦用電話 機】 主要技術參數
1、使用條件
環境溫度：-10℃-+40℃；
相對溫度：≤95%（+25℃時）
大氣壓力：（86-106）kpa
關聯設備：HDK耦合器
2、本安參數
最 高輸入電壓：DC60V
輸入電流：30mA
最 高鈴流電壓：AC56V
鈴流電流：10mA
3、電聲指標
礦用仿真線長度： 0km 5km 10km
發送響度評定值（SLR）： ≥2 ≤15 ≤18
接收響度評定值（RLR）： ≥-8 ≤2 ≤2
側音壓掩蔽評定值（STMR）：≥3 ≥8 ≥5
振鈴聲級：≥80dB。
脈沖斷續比：1.6±0.2:1
脈沖速率：10±1次/秒頻率誤差≤1.5%。
低頻群電平：-9dBm±3dB
高頻群電平：-7dBm±3dB
頻率組合中，高頻分量電平應比低頻分量電平高2±1dB
4、外形尺寸mm：112×290×122
5、整機重量：2.5kg
6、通訊距離：≤10km，線纜型號規格為MHYV1*2*7/0.37。
使用說明
1、將電話 機的輸入線接至HDK型耦全器輸出端（耦合器應位于安全區）而耦合器輸入端接與其輸入信號相符合的調度臺或交換機即可。
2、當調度臺或交換機信號制式為脈沖信號時，把話機打開，把開關“于脈沖”位。
3、摘機后聽到撥號音即可撥號，當被叫占線，可先掛機，再摘機重新?lián)芴?hào)即可。
使用注意事 項
1、避免電話機強烈震動，沖擊和水淋。
2、電話 機在檢修時，不得改變電路元件規格與型號，否則將破壞防爆性能。
3、本電話 機只允許與HDK型耦合器使用，禁止與其它關聯設備作用。
4、本電話 機配接的用戶線路應滿足下列要求：
用戶線環阻≤1kΩ
線間漏電電阻≤20kΩ
分布電容≤0.1μF/km
