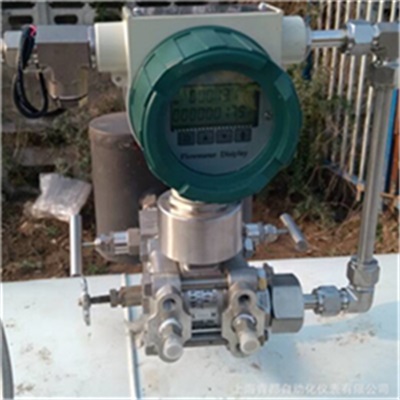

一體化多參量噴嘴流量計 帶溫度壓力補償 顯示瞬時流量 累積流量

一體化多參量噴嘴流量計的產品詳情

一.技術參數

一體化多參量噴嘴流量計是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。

二.特征描述

1.可電池供電現場顯示無須外接電源工作2-3年
2.全隔離輸出抗干擾性設計，一切干擾
3.可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
4.自帶溫度壓力傳感器
5.氣體、蒸汽自動溫度壓力補償
6.量程比1:60 1:100 1:200 1:400
7.氣體可顯示溫度、壓力、工況流量、標況流量等參數
8.蒸汽可顯示溫度、壓力、密度、質量流量等參數
9.可對流量傳感器線性進行分段矯正
10.微差壓可以測量10Pa-6000Pa
11.用戶不需要做任何調試裝上即可使用
12.開放平臺，可根據用戶要求定制算法
13.可靠性高，用戶不需做任何維護
14.傳感器逐點補償，溫度穩定性高
15.隔爆設計，隔爆等級ExdIICT4


三.規格

四.工作原理圖



五.安裝注意事項

由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：

1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫?zé)龎淖兯推鳌?

2、變送器應在額定壓力、溫度范圍內工作，不能超過額定壓力、溫度范圍。

3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。

4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用電源線。

六.安裝示意圖

七.用途/應用案例



八.案例現場




九.概述

 規范一體化多參量噴嘴流量計利益：歷史悠久，有許多的各種試驗數據，一體化多參量噴嘴流量計結構簡略健旺，無可動部件、長期運用安穩牢靠，豐盛的方案制作和運用履歷，規范化程度高，可不必進行實流標定。規范噴嘴有牢靠的試驗數據和完善的國際、國家規范。計量數據真實可信，可作為生意結算計量用表。缺點：出產制作較雜亂，單價較高.
孔板孔板流量計利益：性價對比高。規范孔板歷史悠久，有國際、國家規范及檢定規程和許多的試驗數據，不必實流標定。計量數據真實可信，可作為生意結算計量用表。缺點：孔板銳角邊的磨損、臟污等要素均會影響計量精度。檢定周期較短6-12個月。
一、概述
  一體化多參量噴嘴流量計又名規范一體化多參量噴嘴流量計、規范噴嘴、ISA1932噴嘴，與規范孔板、文丘里管流量計、文丘里噴嘴相同歸于國家規范規則的規范節省設備。契合國家規范GB/2624-1993,因而與規范孔板相同無需實流標定，只要按方案和加工就能抵達方案的精度，但條件相同要用戶可以較準確的供給：常用流量、介質、作業溫度，作業壓力，技能管內外徑這五個參數。
二、 特征：
  與孔板流量計對比，規范一體化多參量噴嘴流量計的壓力丟掉較小，因而節省能源，對比堅固耐用，適宜高溫高壓流體，廣泛運用在電力、化工等作業的蒸汽流量丈量。本公司出產的一體化多參量噴嘴流量計包括規范噴嘴（ISA1932噴嘴）、長頸噴嘴兩。其方案制作均契合國際規范ISO5167或國家規范GB/T2624的規則。
三、分 類
  (1) 規范一體化多參量噴嘴流量計（ISA1932噴嘴）
適用介質；格外適宜高溫高壓蒸汽和水、也可用于各種氣體、液體
公稱口徑：DN50—500mm   （DN>500亦可方案、出產）
作業壓力：≦42MPa
作業溫度：-50℃ — 650℃
取壓方法：角接（獨自環室、法蘭環室一體或直接鉆孔）取壓
噴嘴設備方法：法蘭（直接鉆孔兼取壓件）、緊固件夾持式
               法蘭、環室、緊固件夾持式
               夾持件（兼取壓件）焊接式
實施規范:IS05167; GB/T2624
準確度:契合規范：±1.0 %
材料：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不銹鋼等
            噴       嘴:不銹鋼304;  316等
  (2) 長徑一體化多參量噴嘴流量計適用介質；格外適宜高溫高壓蒸汽和水、也可用于各種氣體、液體
公稱口徑：DN50—630mm
作業壓力：≦42MPa
作業溫度：-50℃ - 650℃
取壓方法：徑距（D-D/2)取壓
噴嘴件設備方法：配帶并焊接上、輕賤管段再按徑距（D-D/2)設置取壓孔?
實施規范：IS05167; GB/T2624
準確度：契合規范：±2.0 %
材料：上、輕賤管段按介質溫度可選碳鋼、合金鋼；不銹鋼等
            噴     嘴；不銹鋼304;  316等
長徑一體化多參量噴嘴流量計與各種差壓變送器配套運用，可丈量各種流體的流量。協作調度儀還可以對流量進行調度。廣泛運用于石油、化工、冶金、輕紡、水利、電力等有些 。
1、液體：熱水、冷水、化工液、輕體質油。
2、氣體：高爐煤氣、焦?fàn)t煤氣、各種單組分多組分氣體。
3、過熱蒸汽、飽滿蒸汽。
4、壓縮空氣。
5、天然氣，火炬氣，液化氣。
長徑一體化多參量噴嘴流量計首要特征：
1、結構簡略，設備便當。
2、噴嘴比孔板的壓力丟掉小，央求直管段長度也短。
3、無需實流校驗，功用安穩。
4、可耐高溫高壓、耐沖擊。
5、耐腐蝕功用比孔板好，壽命長。
6、精度高、重復性好、流出系數安穩。
7、圓弧形結構方案可丈量各種液體、氣體、蒸汽以及各種臟污介質。
8、整體鑄造加工技能，造價較高。
五、技能參數：
1、公稱直徑：20mm≤DN≤630mm；
2、公稱壓力：PN≤32Mpa；
3、作業溫度：-50℃≤t≤550℃；
4、雷諾數方案：0.30≤β≤0.44時，70000≤ReD≤107；
0.44≤β≤0.8時，20000≤ReD≤107；
5、喉徑比：0.30≤β≤0.80；
6、精度：0.5級、1.0級、1.5級、2.0級；
7、參照規范：GB/T2624-2006、JJG640-94；
8、聯接方法：法蘭聯接、焊接。
