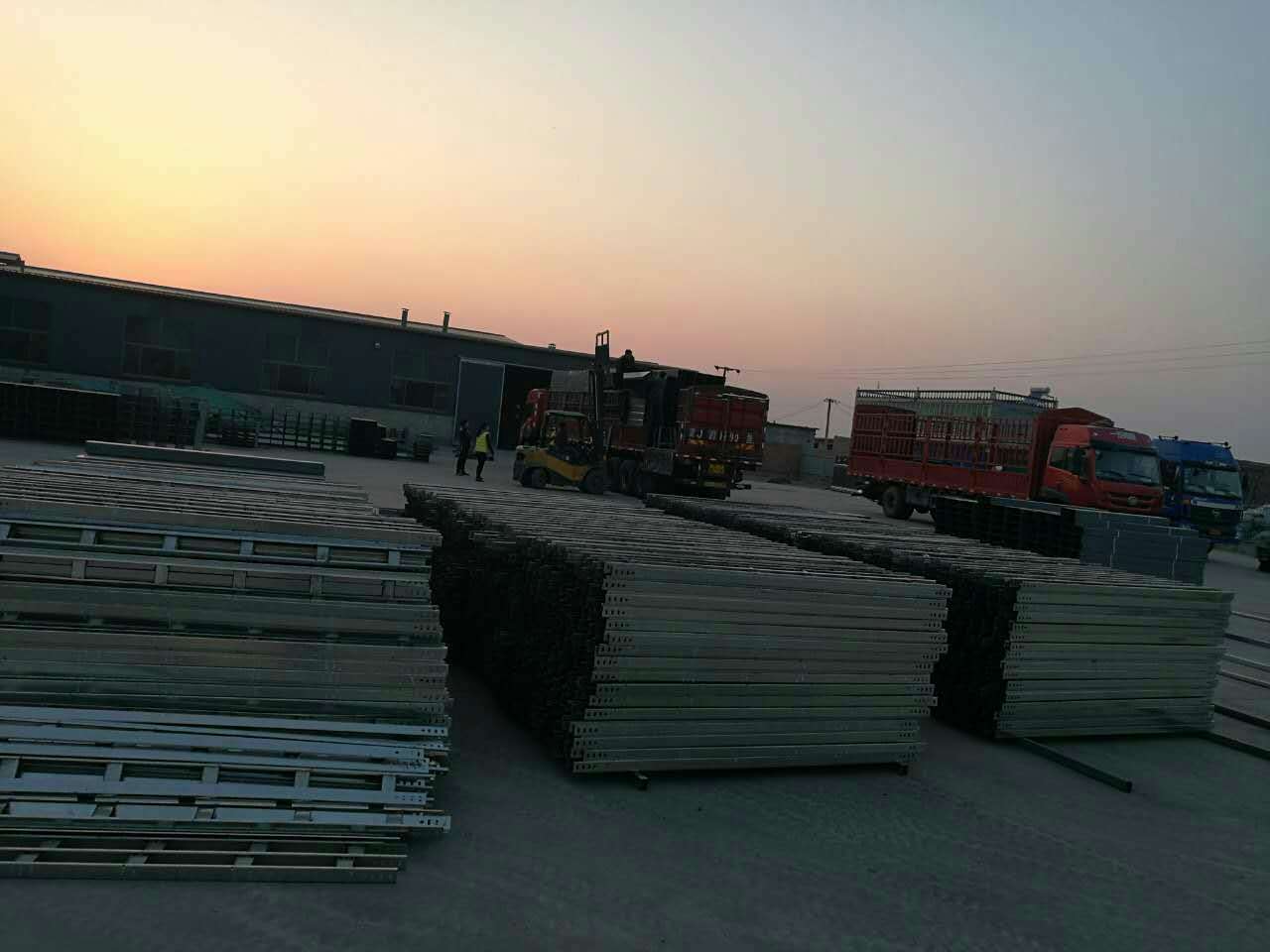

蕪湖電纜橋架蚌埠電纜防火橋架

一、電纜橋架型式及品種的選擇

1、需電器干擾的電纜網路或有防護外部（如：有腐蝕液體，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）

2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

5、大跨距（>3m）要選用復合型橋架（FB）。

6、戶外要選用復合環氧樹脂橋架（F）。

二、規格選擇

1、橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關標準規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

4、橋架橫截面積的選擇見表

三、支、吊架的配置

1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。

2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。

3、橋架多層設置時層間中心距為200，250，300，350mm。

4、橋架直線段每隔50m應予留伸縮縫20-30mm（金屬橋架）。

四、防火

要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。我公司生產的BJⅢ系列電纜橋架均為防火橋架。

五、接地

1、橋架系統應具有可靠的電氣連接并接地（只對金屬橋架）。

2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應絕緣涂層。在1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。

3、沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應至少有一點與接地干線可靠連接。

4、對于振動場所，在接地部位的連接處應裝置彈簧圈。

六、橋架系統設計內容

橋架系統工程設計應與土建、工藝以及有關專業密切相配合以確定布置，其設計內容可含有：

1、橋架系統的有關剖面圖。

2、橋架系統的平面布置圖。

3、橋架系統所需直線段、彎通、支、吊架規格和數量的明細表以及必要的說明。

4、有特殊要求的非標件技術說明或示意圖。

七、安裝

電纜橋架的安裝請參照中國建筑標準設計研究院所發行的JSJT-121建筑標準設計-電氣裝置標準圖集《電纜橋架安裝》04D701-3。

八、設計要求

1、橋架系統的路徑平面布置圖；

2、橋架系統的有關斷面圖。

3、橋架系統所用防腐材質及所需直通、彎通、支（吊）架等的規格和數量明細表以及必要的說明，連接板及螺絲、防護帽按以上要求由生產廠家配齊。

4、有特殊要求的非標準技術說明或示圖。

5、在預算有限的范圍內，設計需要符合安全的要求。

 1．電纜橋架的載荷、支撐間距應小于允許載荷和支撐跨距。
   2．橋架的安裝應以國家規范為準，目前可參照《電纜橋架安裝圖集86SD169》進行。橋架在安裝過程中嚴禁載人，如現場情況確有必要時，必須有安全保障設施方可載人，本事項對于不合格或非專業的操作人員尤為重要。
   3．橋架的立柱、托臂等支架可與基礎預埋件焊接固定，也可采用膨脹螺栓固定，對于現場焊接處一定要做好防腐處理，通常由用戶現場涂刷防腐漆。
   4．電纜橋架敷設時，橋架間的對接處距支承點的距離應在跨距的1／4以內，對于大跨距橋架放在支承架上對接，在有彎通或三通的地方則需單獨增加支承點，垂直方向的托臂每隔1．5m設一固定點。
   5．橋架內的電纜應用電纜卡帶、或金屬電纜卡子進行分組固定。對于水平敷設的電纜通常每隔2m左右作一固定點；對于垂直敷設的電纜應每隔1—1．5m固定一次，在改變標高的端部也應予以固定。
   6．電纜橋架按電力施工規范要求應進行良好接地，對于鍍鋅電纜橋架無須有專門接地裝置，其本體即可作為接地干線；對于表面進行非金屬處理的橋架則必須有專門的接地裝置；橋架的接地線可用VV-16mm2電纜或等截面的銅編織線，該線通常由用戶自備，如由本廠供貨，則應在合同中注明，長距離的電纜橋架每隔30—50m接地一次。

槽式電纜橋架是一種全封閉型電纜橋架

需電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用槽式復合型防腐屏蔽電纜橋架（帶蓋） 2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。 3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。 4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。 5、大跨距（>3m）要選用復合型橋架。 6、戶外要選用復合環氧樹指橋架。 鄭州槽式電纜橋架品種選擇 槽式電纜橋架是一種全封閉型電纜橋架，它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜干擾和重腐蝕環境中電纜的防護都有較好效果。 槽式電纜橋架的護罩隨槽體配套供貨，其它配件與梯級式、托盤式橋架通用。用戶如需槽式電纜橋架的其他品種規格可來圖來函或面洽訂貨。 鄭州暢通機電有限公司是集電纜橋架,金屬線槽,鋁合金橋架,不銹鋼橋架,網格式橋架,網格式線槽,鋼網橋架,機房走線架,走線架,光纖槽,光纖槽道,尾纖槽,型鋼,U型鋼,4141型鋼,合金塑料橋架,合金塑料電纜橋架,CSP橋架 CSP合金塑料橋架,CSP合金電纜橋架,卡博菲,卡博菲橋架,卡博菲電纜橋架 金屬管卡,管卡,管道卡,電纜卡,不銹鋼管卡生產于一體的專業制造廠商。自1993年創建以來，由銳典研發生產的上百種產品行銷于中國大陸及港澳臺地區，被金融、電子、電力、石油化工、機構等眾多領域廣泛應用，并在業內贏得了很高的度和美譽度。
