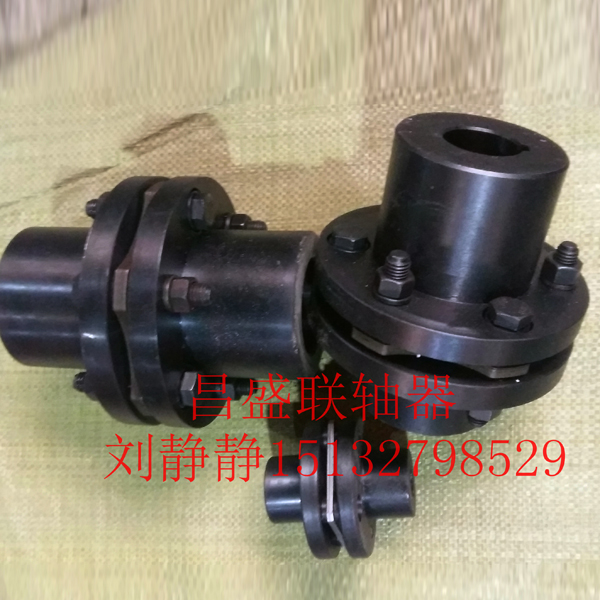

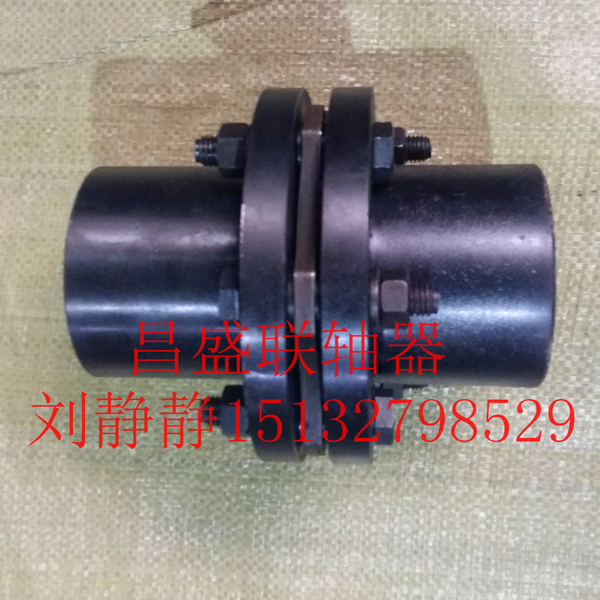

膜片聯軸器 JMJ雙膜片聯軸器 連軸器廠家型號齊全

JMJ膜片聯軸器基本不用維修，制造較方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普遍,在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。

JMJ膜片聯軸器的典型結構是其彈性元件為一定數量的很薄的多邊環形(或圓環形)金屬膜片疊合而成的膜片組，JMJ膜片聯軸器在膜片的圓周上有若干個螺栓孔，用絞制孔用螺栓交錯間隔與半聯軸器相聯接。這樣將彈性元件上的弧段分為交錯受壓縮和受拉伸的兩部分，拉伸部分傳遞轉矩，JMJ膜片聯軸器壓縮部分趨向皺折。當機組存在軸向、徑向和角位移時，金屬膜片便產生波狀變形。

結構特性：

按傳遞轉矩及撓性大小分四、六、八等分連桿形式承載能力大，適用范圍大，壽命長，傳遞公稱轉矩為25～1000000N·m。

工作溫度–40℃～+250℃，且無需潤滑，可在腐蝕介質中工作。

與齒式聯軸器比較，結構簡單，易加工、維修，振動小，無噪聲，適合高轉速下使用。

裝拆、檢查方便，拆卸時傳動系統主從動部分可不軸向移位而脫開。

廣泛應用于冶金、軋鋼、礦山、化工、造船、泵、風機等行業。

1、 JM5膜片聯軸器

2、 主動端：Y型軸孔，A型鍵槽，d=50mm，L= 84mm

從動端：Z型軸孔，C型鍵槽，d=55mm，L=84mm(不含沉孔長度)

3、 JMJ8型整體式接中間軸型膜片聯軸器

4、 主動端：Y型軸孔，A型鍵槽，d=65mm，L=142mm

從動端：Y型軸孔，B型鍵槽，d=70mm，L=107mm

整體式膜片中間軸C=100
