螺旋分級機 礦用螺旋分級機 江西螺旋分級機

螺旋分級機系列設備

在選礦廠用于同磨礦機組成閉路工作的分級機，需要有提升運輸沉砂的機構，因此這類分級機被稱為機械

分級機，其實分級過程仍是借顆粒的沉降速度不同進行的。機械分級機除主要作為磨礦的輔助設備進行預

先分級和檢查分級外，有時也用于對含黏土礦石進行洗礦以及對礦將進行脫泥、脫水。
根據運輸沉砂機械的形式不同，機械分級機可分為螺旋分級機、耙式分級機和浮槽分級機等。其中螺旋分

級機構造簡單，操作方便，分級槽具有較大的傾斜角度，便于同磨礦機作自流連接，故應用較普遍。其他

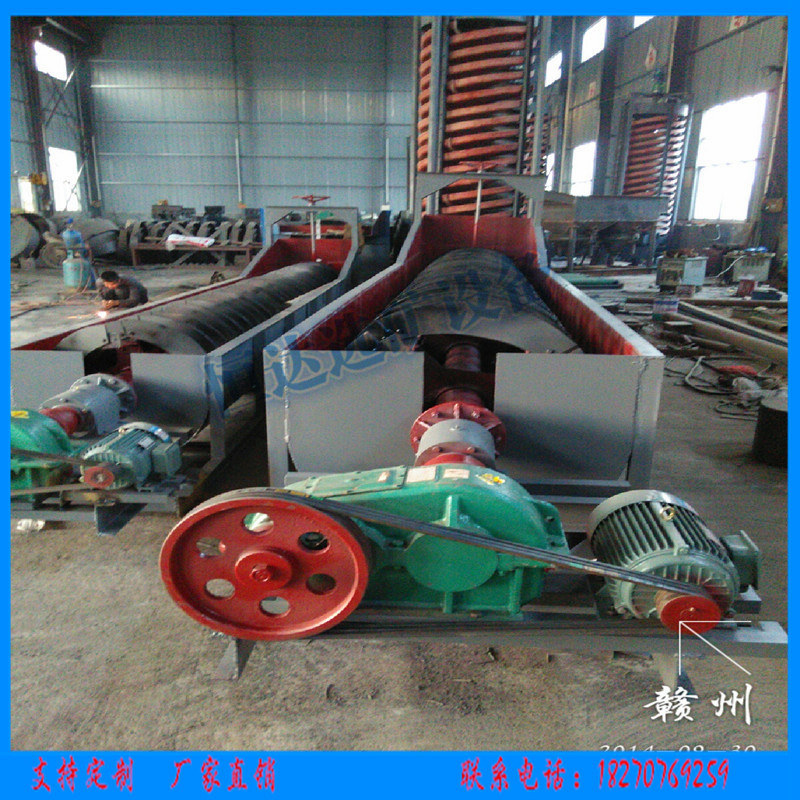

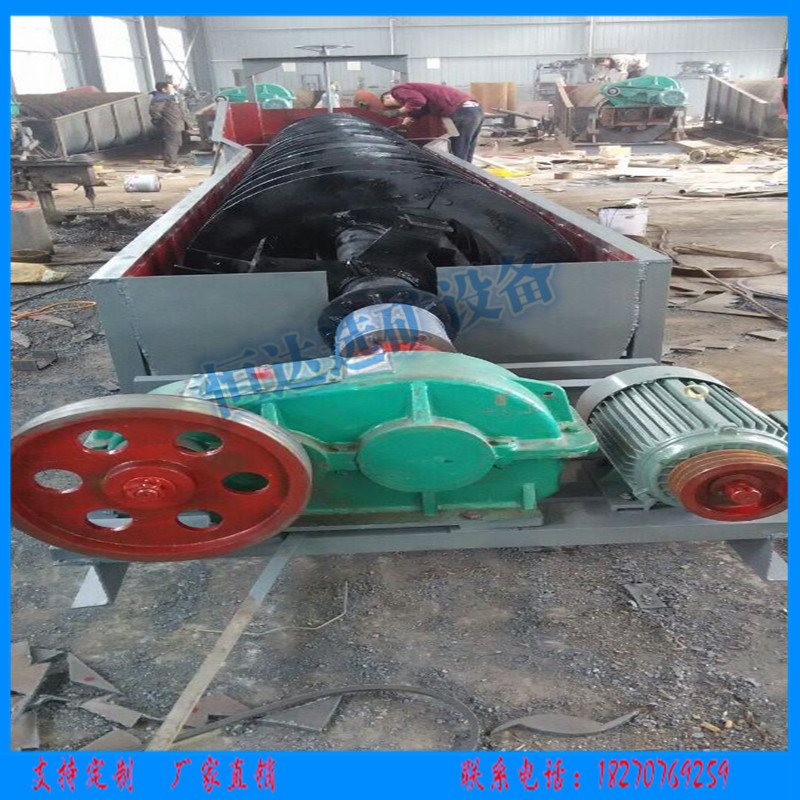

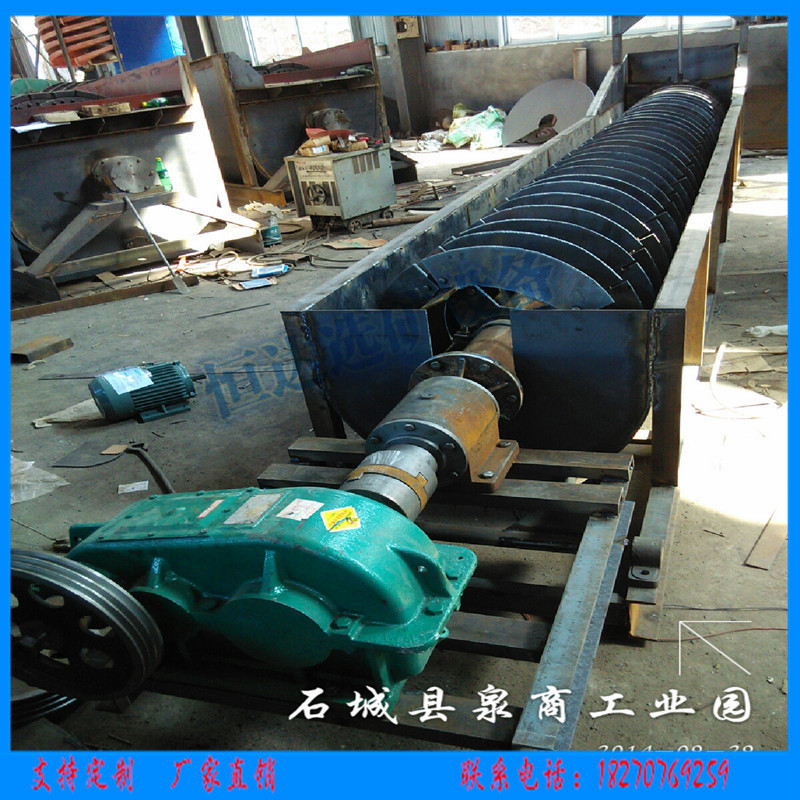

形式的分級機雖在我國仍有使用，但已停止制造。螺旋分級機的外形是一個矩形斜槽，槽底傾角為12°~18.5°，底部呈半圓形。槽內安裝有1或2個縱長的軸，沿軸長連續地安置螺旋形葉片。借上端傳動機構帶動螺旋軸旋轉。

如為雙螺旋，從上部來看螺旋葉片均是向外轉動。礦漿由槽的旁側給入。在槽的下部形成沉降分級面。粗顆粒

沉到槽底然后被螺旋推向上方排出，在運輸過程中并進行脫水。未及沉降的細顆被表層礦漿流攜帶經溢堰排出。

分級過程與在分泥斗中基本相同。在分級槽下端有一個框架?？蚣艿纳喜繖M梁設有提升裝置，用以調節螺旋葉片

距槽底的距離，并在停車時將螺旋軸抬起，以防止礦砂沉積埋住螺旋葉片。螺旋分級機分級液面的高低又可分為

高堰式和浸入式（或稱沉沒式）兩種。高堰式分級機的溢流堰高于下端螺旋軸的中心，而低于螺旋葉片的上緣。

分級液面的長度不大，液面可直接感受到螺旋葉片上的攪動作用，故適于粗級分級作用，分級粒度多在0.15mm以上。浸入式分級機的下端螺旋葉片完全浸入在液面以下，分級面積大而又平穩，適于細粒級分級，分級粒度在0.15mm以下。它的溢流生產率較高。此外還有一種低堰式螺旋分級機，其分級液面低于下端螺旋軸承，液面

 很小，攪動作用大，主要用于含泥砂石的洗礦。

螺旋分級機安裝、操作保養

（一）安裝：機器經檢查無損傷、螺釘無松動，既可安裝。分級機應牢靠地安裝在澆注好的混凝土的基礎上。

  基礎設計應具有很好的支撐作用，盡量減少對螺釘?shù)募羟辛Α?/span>

（二）操作對螺旋分級機的結構和工作原理清楚后，方可操縱本機。
1、螺旋體轉運后，方可開始給入礦漿，逐漸地增加給礦量。
2、螺旋體處在工作狀態時，如遇特殊故障（如卡住、過載）須立即停車時，立即將螺旋體提升出礦漿面，

 絕不準許螺旋體壓在礦漿內，速將排礦閥打開，避免淤塞。
3、再次啟動時，須將螺旋體下降到一定位置，才能轉動螺旋體。
4、本機在使用中如需要停車時，應先停止供料，待物程分級完，內無物料之后，才能停止運轉。

（三）保養
1、凡各潤滑點均以鈉基潤滑脂或鈣基潤滑脂潤滑。
2、每班應查看減速機內部潤滑油是否在油針刻線上，每6個月?lián)Q1次油。
3、應經常檢查下部支座或中間架軸瓦、軸承、密封圈是否磨損、軸瓦是否損壞，以便及時更換。
4、下部支座的軸承潤滑必須每隔4小時用手動干油泵向軸承內壓注高壓油，以保持軸承的密封性能。
