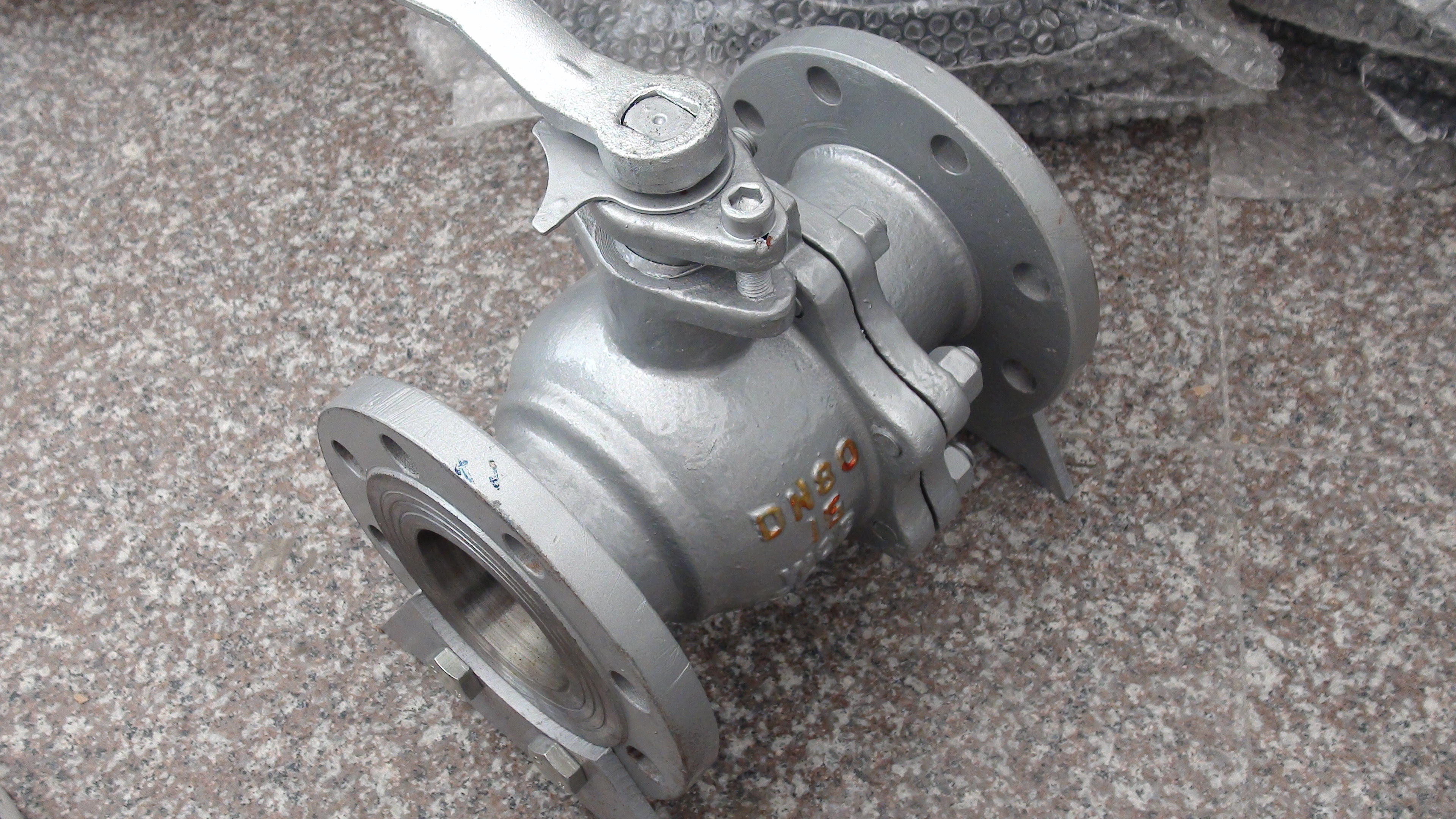

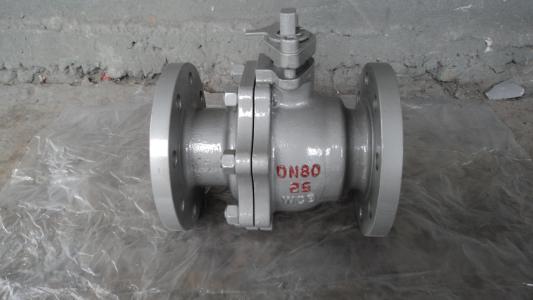

卡一閥門Q41F-16 卡一閥門Q41F-16P 卡一閥門Q41F-16P球閥

專業生產Q41F球閥 手動法蘭球閥ANSI150 概述

球閥系列采用硅溶膠精密鑄造，高帶平臺設計，執行器與球閥連接無需支架與連接軸，可以作為開關截斷作用、也可作為流量調節作用。通過選用閥體、閥座材質適用于不同工況介質。控制部分采用電動執行器、氣動執行器達到自動化控制。

專業生產Q41F球閥 手動法蘭球閥ANSI150 設計制造標準

專業生產Q41F球閥 手動法蘭球閥ANSI150 標準技術參數

閥  體

公稱通徑：DN15-DN200

閥體材質：WCB、304、316、316L

連接方式：法蘭

壓力等級：PN1.6－4.0MPa

結構形式：浮動球芯

閥內組件

閥座密封：PTFE：-20°～180°

                   PPL：-20°～250°

閥芯材質：304、316、316L

閥桿材質：304

適用介質：水、油、蒸汽等

性能

防火結構設計

ISO5211標準直接與執行器安裝

球芯與閥體之間防靜電裝置

閥桿防爆出設計

雙層瘩桿填料符合德國TUV TA-LUFL閥桿泄漏測

雙蝶形彈片自動壓緊填料設計

允許壓差：小于公稱壓1.6Mpa

泄漏量：零泄漏

回差：±2.5%

死區：死區

氣動執行器

雙作用：           通氣開、通氣關，氣源故障保持當前位置

單作用氣開式：  通氣開、斷氣關，氣源故障關閉

單作用氣關式：  通氣關、斷氣開，氣源故障打開

可選附件：        換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥

電氣部分可以選防爆
