i5無風扇工控一體機嵌入式研源

 本公司主要以工控一體機、工業平板電腦觸摸屏為主的生產型企業，目前產品有5.6寸，7寸，8寸，10.4寸，12.1寸，15寸，17寸，19寸工業平板電腦等，可選多串口、雙網口、耐高溫、低溫、車載、無風扇工業平板電腦；安裝方式有嵌入式，開放式、壁掛式，桌面型等，并可以按照不同需求定制產品。

    i5無風扇工控一體機嵌入式說明書：

一、簡 介

      i5無風扇工控一體機嵌入式采用全鈑金結構，整機超低功耗，外形緊湊，搭配Intel 酷睿i5-3317U移動版處理器，內建內置HD Graphics 4000核芯顯卡顯卡，支持1080P視頻播放，提供VGA、HDMI接口顯示輸出，VGA與HDMI同時使用時可實現獨立雙顯示，借助結構緊湊而易于使用的網絡設備，用戶能夠通過以太網來實現集中化控制、管理和多媒體內容的傳輸。在接線基礎設施不滿足網絡連通性的場所，可以選擇使用 WLAN（WIFI無線網卡）功能，為數字廣告應用帶來靈活性的化。

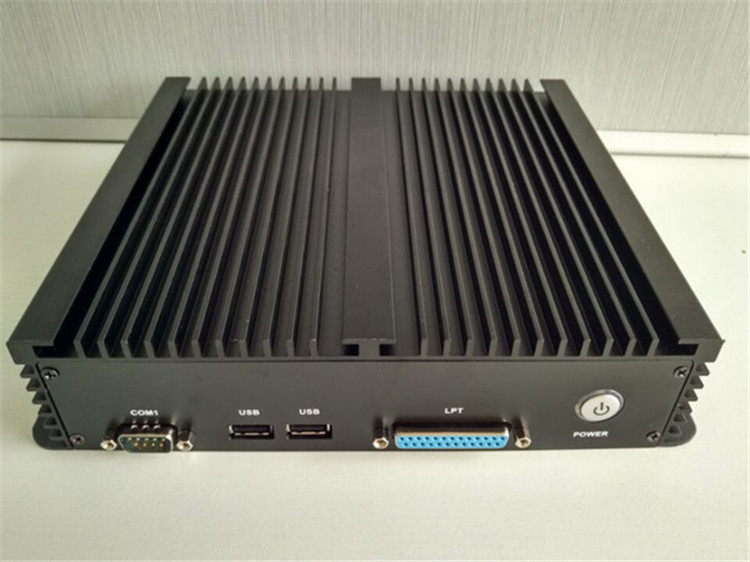

二、i5無風扇工控一體機嵌入式實物圖：

處理系統

● CPU：  Intel 酷睿i5-3317U移動版處理器采用22納米工藝制程，原生雙核心、四線程，處理器默認主頻為1.7GHz，睿頻可達2.6GHz。Intel 酷睿i5-3317U移動版處理器擁有3MB三級緩存，內置HD Graphics 4000核芯顯卡，核心頻率為350MHz，可自動超至1050MHz，TDP功耗為17W。

● 芯片組：采用 Intel NM77 高速芯片組

● BIOS：AMI 16MB Flash ROM

● 系統內存：1個204Pin DDRⅢSO-DIMM 插槽，支持1333/1066/800MHz的DDRⅢ內存可達8GB

顯 示

● 顯示芯片：內置HD Graphics 4000核芯顯卡

● 顯存大小：動態共享系統內存作為顯存，可達到224MB

● 顯示接口：VGA，HDMI

● VGA:標準的DB15 接口（后面板），支持CRT 分辨率為2048x1536

● HDMI：高清多媒體接口（后面板）支持分辨率為1920x1080

● VGA+HDMI同時使用可實現獨立雙顯示

以太網

● 網絡控制器：采用REALTEK 8111E 網絡芯片

● 網絡接口: 提供1個RJ_45接口(后面板)

● 速度：1000Mbps

● 支持網絡喚醒（WOL）

● 可選配 WIFI 無線網卡

● 提供1 個2.5’硬盤位，可安裝SATAⅡ規格硬盤

● 提供2個Mini-PCIE 插槽，可支持SSD硬盤、3G ，GPS 等

AUDIO

● 芯片：采用ALC662 音頻控制芯片，提供Line out和MIC IN

● 接口：提供1個Line out 插孔（后面板）

● 特性：支持HD 6 聲道高保真音頻

I/O

● I/O 芯片：ITE IT8782F

● 串口：6 個標準的COM串口接口，（1個支持485可選版本）

● USB： 4 個標準USB接口,兼容USB 2.0規范（內置2USB插針，可擴展4USB）

系統開關

● POWER 電源開關（前面板）

● RST 復位開關（前面板）

散熱系統

● （無風扇散熱系統）有風扇散熱系統

電源支持

● DC +12V 輸入

看門狗

● 提供255 級硬件復位功能(0~255秒)

環境物理特性

● 抗震測試：GB/T9813-2000

● 工作溫度：-30℃～80℃

● 工作濕度：5%～90%，無冷凝

● 存儲溫度：-35 ℃～85℃

● 結 構: 鋁合金外殼

● 安裝方式：桌面、壁掛安裝、嵌入式

● 尺 寸： 210(寬)*50（高）*200（深）mm

● 重量：2Kg

支持操作系統：

支持Windows 10

支持 Windows 8.1/8 32-bit/64-bit

支持 Windows 7 32-bit/64-bit

支持 Windows ES 7/8

支持 Windows XP

以及Linux等主流操作系統和嵌入式操作系統和分布式工業組態軟件（無限點）

本公司主營：工控機，工業平板電腦，工控主板，工業顯示器，工控機定制，工控機研發，工控機設計等產品。

售后服務承諾

本公司對以上商品提供一年免費保修，三年質保，非產品質量問題造成的硬件更換或超過保修期的，只收取配件費用，免收服務費用！

適用行業提供完整的控制和通訊功能,適合應用于信息發布系統、樓宇自動化、智能交通系統、測控系統等能夠立足于汽車電子、數字標牌、計算機、紡織機械、電力、交通等行業，無電纜架構，板載硬盤內存，高性能穩定，是各種數控、車載、航天設備工業自動化控制、儀器儀表、電力設備、電信設備、鐵路交通、航天設備的產品。年銷量已達1萬臺以上，我們的客戶：上海鋼鐵公司、上海鐵路局、中國石油公司、船舶集團、中船重工、云南電力局、駕駛路考中心、蘇州中控集團等。

公司宗旨：以OEM為主，歡迎廣大集成廠商與我們洽談合作！

我想告訴您：如本產品不能滿足您的實際需求，請與我們聯系產品訂制 ！

備注：為了達成意愿，經過討論決定報以上價格，產品質量有一定的保證，所用配件配置和上述所說的一樣，都是品牌的配置。
