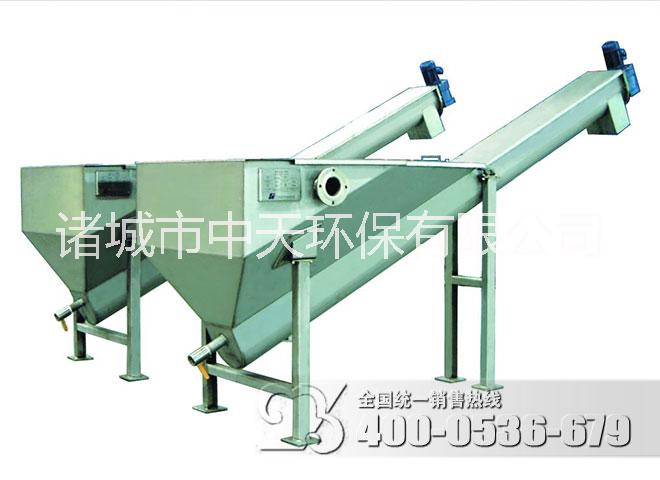

螺旋式砂水分離機

1、螺旋式砂水分離機可作為各種沉砂池配套設備，用于分離含砂污水中的砂及其它各種比重較大的顆粒狀固體物質。含砂污水從錐形容器上端切向進入。在容器中形成渦流，在重力及離心力的作用下，砂粒快速沉淀到容器底部，由旋轉的螺旋葉片推至上端的排砂口排除。由于采用特殊的進水方式造成渦流，使砂的沉降速度大大加快，與普通形的砂水分離器相比，砂的沉降速度更快，砂水分離效果更高，通過實驗，對直徑大于0.2mm的砂粒分離效果高達90%。

2、結構及工作原理

螺旋式砂水分離機由無軸螺旋、襯條、U型槽、水箱，導流板和驅動裝置等組成。當砂水混合液從分離器的一端頂部輸入水箱，混合液中較大的如砂粒等將沉積于U型槽底部，在螺旋的推坳下，砂粒沿斜置的U型槽底提升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口缷置盛砂桶，而與砂分離后的水則從溢流口排出并送往廠內進水池。

3、特點

1、砂水分離機的沉淀裝置與輸砂裝置為封閉式一體化結構，并具有結構緊湊、重量輕、高工作可靠性、維修工作量少等特點。

2、砂水分離機分離效率可達96%~98%，可分離出粒徑0.2mm的顆粒，回收率不低于98%;直徑大于0.1mm的砂礫去除率不小于80%。

3.在正常情況下砂水分離機與泵式沉砂器和儲砂間的砂泵的性能相配。在必要的時候，也可連續運行。

4、砂水分離機的殼體、支架、輸砂器等重要部件的材質采用不銹鋼制作，U型槽內的輸送螺旋形式為無軸螺旋，其結構設計為保證物料流通，無堵塞；無軸螺旋體具有足夠的強度和剛度，保證在的工作荷載下，不會產生影響使之變形或伸長。

5、無軸螺旋的支承軸承防水、防塵、耐磨、自動潤滑。

6、砂水分離機的分離池采用不銹鋼加工焊接而成，底部為半圓形，用于支撐螺旋輸送器。進水口和溢流管安裝在容器的上部，排水管安裝在下部便于維修。所有管件和法蘭盤采用不銹鋼。

7、砂水分離機進出管口徑設計能防止水中雜物的堵塞。

8、砂不分離機及輔助件的配置適合連續工作和間歇工作的要求。

9、U型槽螺旋槽內裝有足夠數量的可換襯體，結構簡單，使用壽命長，便于更換。

10、設備中沒有高速運轉零件，因此螺桿磨損低，幾乎不需維修。

11、驅動裝置采用軸裝式減速機，輸出軸與螺旋器直聯。
