油氣回收智能檢測儀

（便攜型）YQJY-2

一、產品簡介

油氣回收智能檢測儀（便攜式）YQJY-2作為新一代加油站油氣回收檢測設備，集系統密閉性、液阻、氣液比檢測于一體，具備檢測過程數據自動記錄、存儲，檢測完成后與平板電腦連接現場打印檢測結果、簽字確認等人性化功能，該儀器采用手持終端操作方式，操作過程靈活方便，是市場上重量輕，體積最小油氣回收三項檢測儀器，每臺儀器可存儲上百個加油站的檢測數據，檢測數據可以長期保存、重復打印。智能型檢測儀使得加油站油氣回收驗收工作更加簡捷、、統一、規范，便于管理。其特點如下：

1、 無紙記錄，“存儲”代替“記憶”，進入加油站后輸入加油站信息，包括加油站編號、加油機數量、加油槍數量、罐空及標準限值，加油站及檢測信息將長期保存；

2、 “一鍵式”密閉性檢測，密閉性檢測時，調壓至500Pa，按一下“ok”鍵確認，儀器每隔一分鐘自動記錄一次壓力值，記錄5個壓力值，并可以完成與標準限值的對照；

3、 “三鍵式”液阻檢測，液阻檢測時，調流量至18L/Min，按一下“ok”鍵確認，儀器自動記錄此時的壓力值，無需人員記錄，只要繼續調節流量到28L/Min、38L/Min后，分別按下“ok”鍵，即可完成液阻檢測；

4、 “免計算器式”氣液比檢測，氣液比檢測時，只需將加油量通過鍵盤輸入，即可顯示氣液比值，并自動記錄，以備打??；

5、 通過平板電腦傳輸數據，檢測完成后，在加油站的中控室，將設備與配置的平板電腦連接，可傳輸出包括加油站名稱、加油站編號、測試時間、加油機數量、加油槍、數量、加油站罐空等信息，以及密閉性、液阻、氣液比等測試數據的文件；

該套設備包括油氣回收智能檢測儀（便攜型）、平板電腦、加油槍適配器、油桶、工具箱及配件，具有高通用性，體積小，攜帶方便，操作簡單等優點。

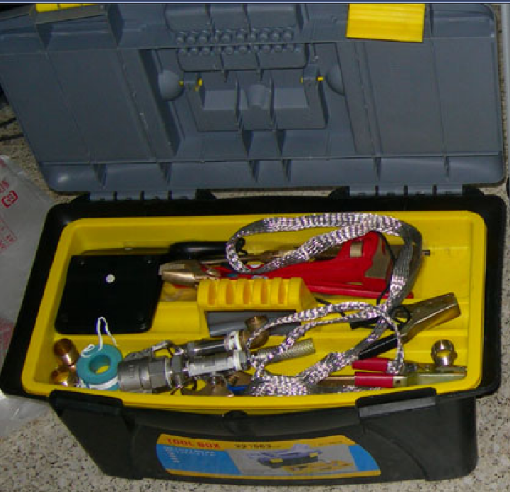

 圖1  油氣回收智能檢測儀及工具箱、平板電腦、油桶

二、性能指標

壓力范圍：0-5KPa 分辨率 1Pa 精度 0.2%

流量范圍：10~150L/min 分辨率 0.01L 精度 1%

計時精度：0.01s

電    源：DC 6V  持續工作6個月以上（可達1年以上）

環境溫度：-20℃～60℃

重    量：8.5Kg

外型尺寸：355x305x185mm

防爆標志：EXib11BT3

防爆合格證號：CE092090

包括檢測設備、加油站檢測用各種配件和油桶，以及對每套設備在中國計量科學研究院進行計量，并取得計量。

三、使用說明

在加油站現場使用時，油氣回收智能檢測儀必須與加油機地線連接，以確保

安全。油氣回收智能檢測儀使用時，結構布局如下所示：

圖3  油氣回收智能檢測儀（便攜型）結構布局

1、鍵盤    2、顯示屏   3、通訊接口    4、面板   5、壓力表

6、進氣口  7、開關     8、出氣口      9、螺絲

注:

a）圖中2、5分別為顯示屏、壓力表，都是易損、易傷的液晶顯示屏幕，嚴禁任何物品放置或砸傷，以免損壞設備；

b）圖中6、8分別為進氣口、出氣口，嚴禁任何異物進入，以免影響流量表正常工作，內置鋼絲紗網，需注意保持紗網清潔；

c)圖中3為平板電腦接口，嚴禁危險區使用，在加油站中控室、辦公室、實驗室等安全環境使用，可與平板電腦連接，傳輸數據，并處理；

d）圖中5為壓力表，單位必須設置為kPa，否則記錄無效。

（一） YQJY-2配件

圖4  T型閥

1、氮氣接口  2、針閥（順時針旋轉關閉，逆時針旋轉打開）

3、泄壓閥（圖中為關閉狀態）  4、泄壓口  5、快接球閥

注：5快接球閥內置膠墊，如有異物附著，會造成漏氣，連接時注意清理，保持清潔。

二）適配器

             1              2          3

圖5  適配器及后端蓋

1、適配器：根據不同加油槍，選用2或3后端蓋組成完整適配器，以適應檢測要求；

2、普通型后端蓋：適合回氣口在槍管的加油槍，如OPW、HEALY等品牌，至少加3個黑色橡膠墊，以保證密閉效果，如有破損，及時更換；

3、ZVA型后端蓋：適合ZVA型加油槍，操作時，槍管對正中心，嚴禁過快或蠻力操作，損壞橡膠墊。

三）通訊插件：平板電腦與主機通訊的插件，起到通訊橋梁的作用
