皮帶集控系統礦用本安閉鎖擴音電話響鈴三聲自動接通

1.5 防爆型式和標志：
防爆型式：礦用本質安全型；
防爆標志：Exib I Mb。
2.2.1 供電電源
a) 額定hkdq2017zx1012工作電壓：DC 18V
b) 工作電流：≤35mA
1.4 外形尺寸及重量
    a) 外形尺寸：420mm×170mm×150mm（長×寬×高）；
b) 重    量：約11kg。
2.2.2 閉鎖擴音電話參數
受話：
a) 話音強度：（輸入1000Hz，500mV時）不低于95dB（A計權）,失真度不大于10%；
b) 頻響：350Hz～3400Hz時，頻響幅度變化不超過±6dB；(測試條件：輸入1000Hz，500mV)；
c) 話音信號開啟電平動作值：≤180mV；
送話：
a) 音頻輸出信號電平(MIC輸入1000Hz，30mV時)：≥600mV（接600Ω負載）；
b) 音頻輸出信號失真度：≤10％；

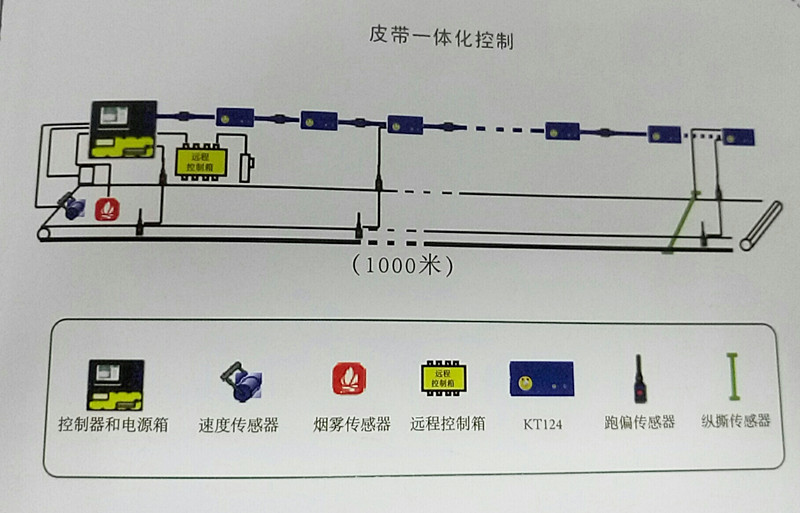

皮帶九大保護：

l  跑偏保護

l  急停保護

l  超速、打滑保護

l  堆煤保護

l  縱撕保護

l  煙霧保護

在機頭或皮帶滾筒位置下風處設置煙霧傳感器，用于對煙霧狀態進行實時監測，異常時給系統發出報警，同時開啟灑水電磁閥。

l  超溫灑水保護

在機頭驅動部位配置灑水裝置，灑水裝置由隔爆電磁閥、水管、水管噴嘴和閥門等組成，系統根據溫度、煙霧等傳感器提供的信號，可自動控制隔爆電磁閥的開關，進行灑水滅塵滅火。

l  溫度保護

在電機滾筒相應位置上安裝溫度傳感器，主站實時監測電機滾筒溫度值。

l  張緊力下降保護

功能：
a) 單工語音通訊功能：按下“按講”按鈕，可進行單工語音通訊；
b) 閉鎖報警功能：按下“閉鎖”按鈕，該電話閉鎖并發出閉鎖信號給控制臺，同時接收由控制臺發來的語音報警信號；須手動復位解鎖。
產品特點
外殼殼體和上蓋之間采用折頁式設計，維修快捷、方便；
內置蓄電池組，在系統停電的情況下仍可通話；
每臺閉鎖擴音電話都可選擇是否作為下位機使用；
兩端采用不銹鋼快速插接方式，便于安裝和維護。
1.1 適用范圍
 KTK18礦用本安型閉鎖擴音電話（以下簡稱閉鎖擴音電話）適用于煤礦井下，有甲烷和煤塵的環境下。特別適用于采區工作面和皮帶運輸?shù)仍O(shè)備的控制保護，也可用于其他類似的場所。

主站或分站通過采集張緊傳感器的數據，實時監測張緊力值。打點信號頻率：750Hz±100Hz；聲級：≥95dB(A計權)。
2.2.3通訊方式：CAN通訊；通訊速率：10kbps；
2.2.4開關量：1路開關量輸出高電平≥3V，低電平≤0.5V.
