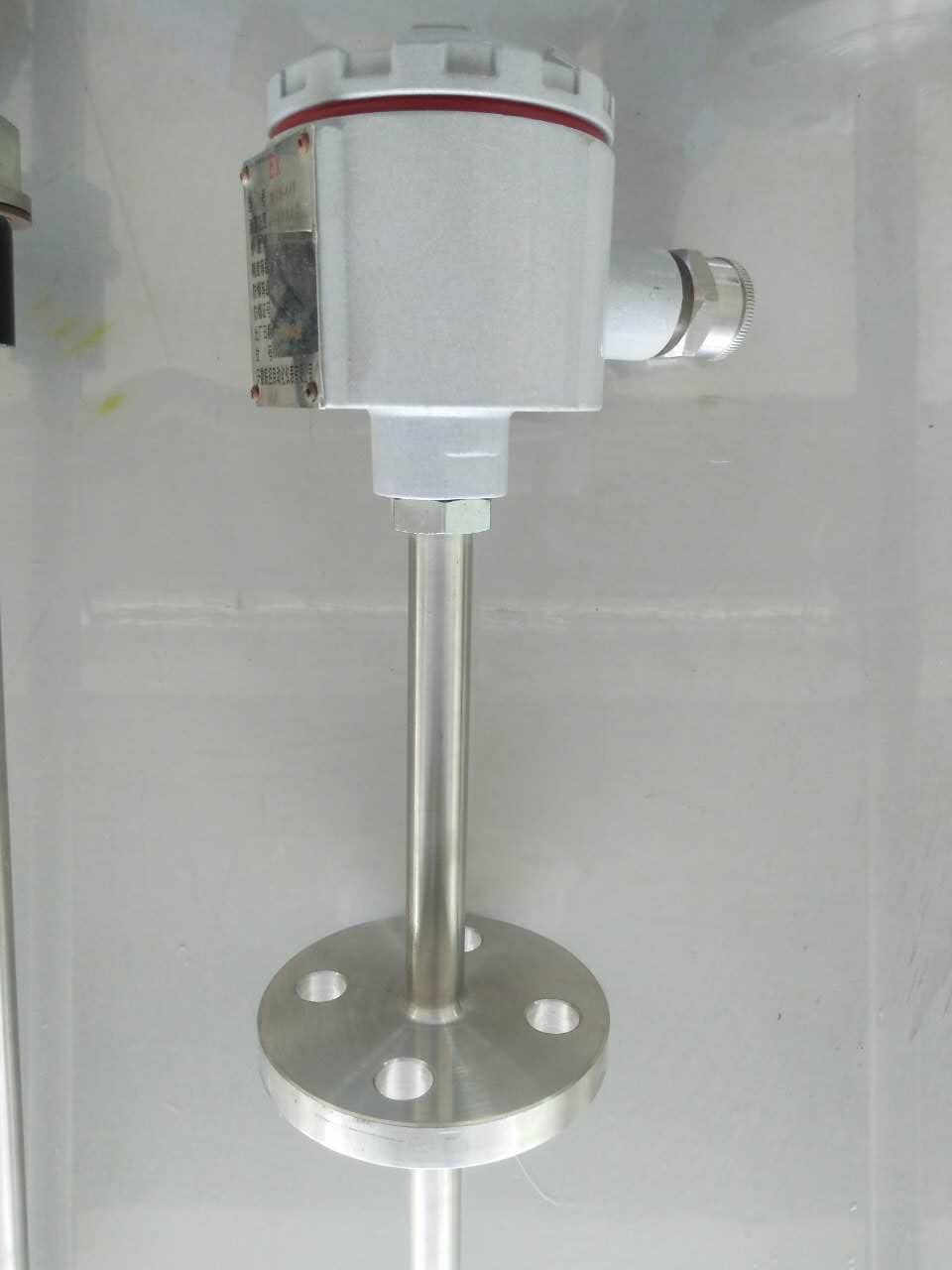

菲勒-爐頂熱電偶-WRN2-0313T

1、爐頂熱電偶應用

     適用于電廠鍋爐爐頂及其它須遠距離、高壓測溫場合。

2、爐頂熱電偶主要技術參數

      電氣出口：M16x1.5
      連接尺寸：M16x1.5
      防護等級：IP65

3、爐頂熱電偶型號及規格

1) 安徽菲勒電氣有限公司熱電偶（阻） I 級按協議訂貨

2) 保護管材質為 1Cr18Ni9Ti, 其余材質根據協議訂貨

4、簡介

在工業生產過程中，溫度是需要測量和控制的重要參數之一。在溫度測量中，熱電偶的應用極為廣泛，它具有結構簡單、制造方便、測量范圍廣、精度高、慣性小和輸出信號便于遠傳等許多優點。另外，由于熱電偶是一種有源傳感器，測量時不需外加電源，使用十分方便，所以常被用作測量爐子、管道內的氣體或液體的溫度及固體的表面溫度

5、結構要求

熱電偶的結構形式為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：

1、組成熱電偶的兩個熱電極的焊接必須牢固；

2、兩個熱電極彼此之間應很好地絕緣，以防短路；

3、補償導線與熱電偶自由端的連接要方便可靠；

4、保護套管應能保證熱電極與有害介質充分隔離。

6、安裝

在生產中由于被測對象不同，環境條件不同，測量要求不同，和熱電阻的安裝方法及采取的措施也不同，需要考慮的問題比較多，但原則上可以從測溫的準確性、安全性、維修方便三個方面來考慮。

為避免測溫元件損壞，應保證其有足夠的機械強度，為保護感溫元件不受磨損應加保護屏或保護管等，為確全、可靠，測溫元件的安裝方法應視具體情況（如待測介質的溫度、壓力、測溫元件的長度及其安裝位置、形式等）而定。下面僅舉幾例以引起注意：

凡安裝承受壓力的測溫元件，都必須保證其密封性。高溫下工作的熱電偶，為防止保護管在高溫下產生變形，一般應垂直安裝，若必須水平安裝則不宜過長，并用支架保護熱電偶。若測溫元件安裝于介質流速較大的管道中，則其應傾斜安裝。為防止測溫元件受到過大的沖蝕，安裝在管道的彎曲處。當介質壓力超過10MPa時，必須在測量元件上加保護外套。熱電偶/熱電阻的安裝部位還應考慮其拆裝、維修、校驗的足夠空間和場地，具有較長保護管的熱電偶、熱電阻應能方便地拆裝。

    測量方法

的熱響應時間比較復雜，不同的試驗條件會有不同的測量結果，這是因?yàn)樗軣犭娕寂c周?chē)橘|(zhì)的換熱率影響，換熱率高，則熱響應時間就短。為了使熱電偶產品的熱響應 時間具有可比性，國家標準規定：熱響應時間應在水流試驗裝置上進行。該裝置的水流速度應保持0.4±0.05m/s，初始溫度在5-45℃的范圍內，溫度階躍值為40-50℃。在試驗 過程中，水的溫度變化應不大于溫度階躍值的±1%。被試熱電偶的置入深度為150mm或設計的置入深度（選其中較小值并在試驗報告中注明）。
　　由于該裝置比較復雜，目前只有極少數單位有這套設備，故國家標準中規定允許生產廠與用戶協商，可采用其他試驗方法，但所給數據必須注明試驗條件。
　　由于B型熱電偶在室溫附近熱電勢很小，熱響應時間不容易測出，因此國家標準規定可采用同規格的S型熱電偶的熱電極組件替換其自身的熱電極組件，然后進行試驗。
　　試驗時應記錄 熱電偶 的輸出變化至相當于溫度階躍變化50%的時間T0.5，必要時可記錄變化10%的熱響應時間T0.1和變化90%的熱響應時間T0.9。所記錄的熱響應時間，應是同一 試驗至少三次測試結果的平均值，每次測量結果對于平均值的偏離應在±10%以?xún)?nèi)。此外，形成溫度階躍變化所需的時間不應超過被測試 熱電偶 的T0.5的十分之一。記錄儀器或儀 表的響應時間不應超過被試熱電偶的T0.5的十分之一。
