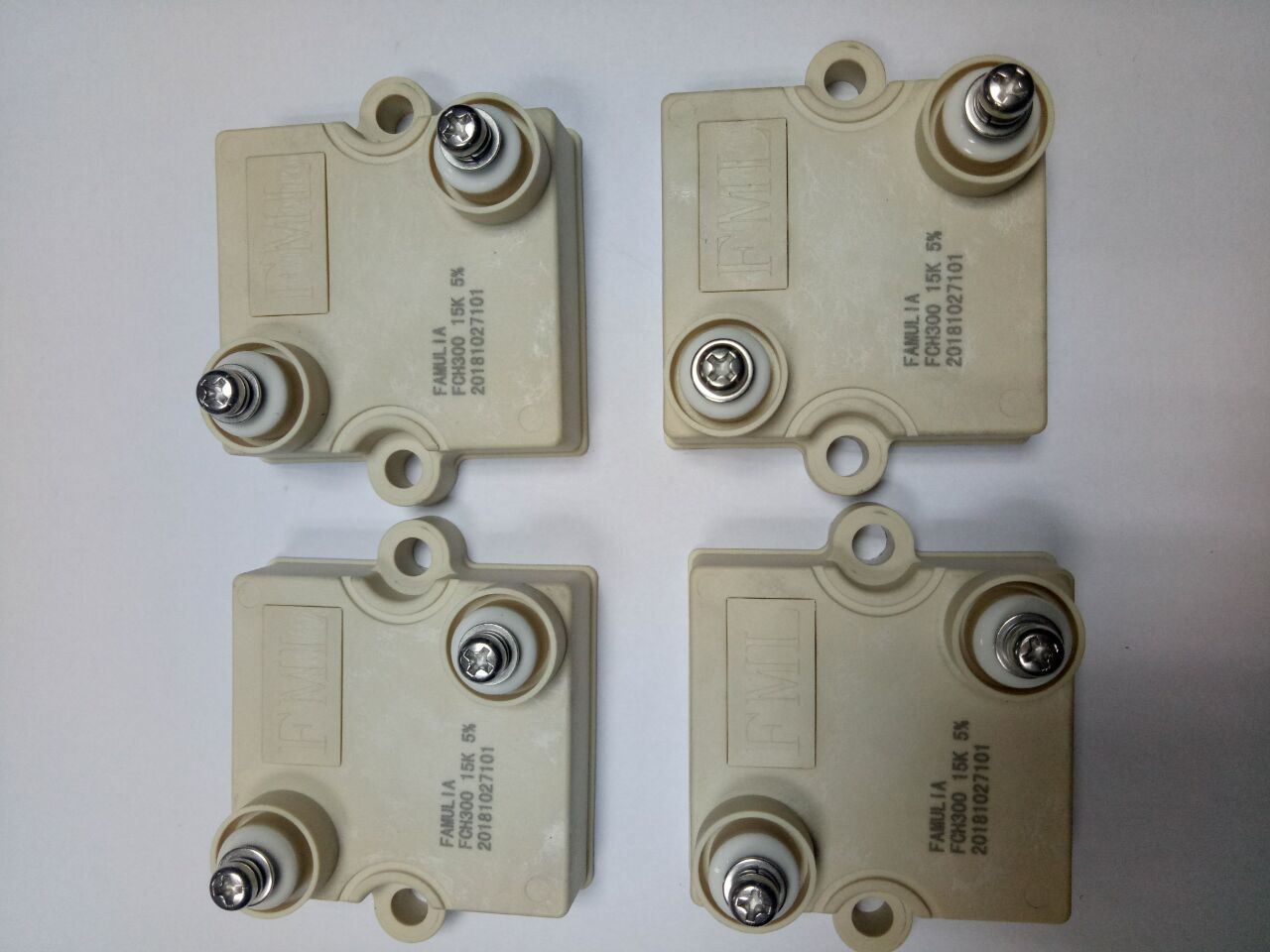

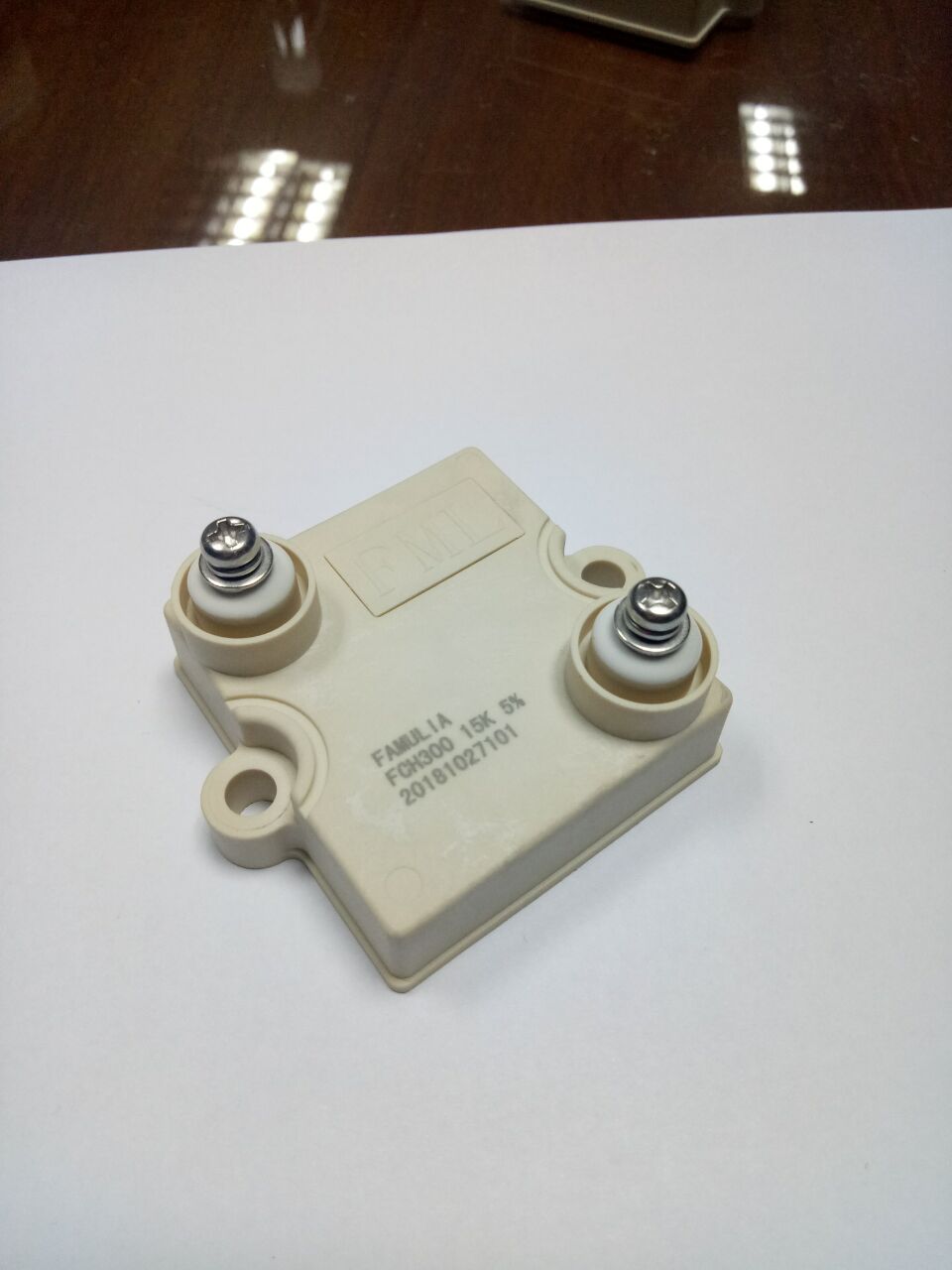

新能源汽車預充電功率電阻150W/200W/250W/400W/800W

■ 厚膜無感設計、符合ROHS要求
Thick film & Non-inductive design, ROHS compliant
■ 具有良好的脈沖負載能力,易于安裝
High wattage and pulse log，easy load connecting with M4 or M5 screws
■ 適用于發電、電力傳輸、變速驅動等電工設備領域
Application for power supplies, cool devices, robotics, motor
cool and other power designs
SUP250系列平面大功率電阻器
Series SUP250 High Power Resistors
■ 適用標準 Applicable specifications ■ 降功耗曲線Derating
■IEC60115-1:2001(GB/T5729-2003)
■MIL-STD-202
■MIL-R-39009D
■ 外形尺寸圖 Dimensions in millimeters
■ 主要技術參數 Technical and standard electrical specifications
■ 阻值范圍Resistance ranges：0.5Ω～1MΩ
■ 阻值精度Resistance Tolerance：±5%～±10%
■ 溫度系數范圍Temperature Coefficient：±150PPM/℃(25℃～105℃) 其它要求可協商訂貨 On special request
■ 85℃額定功率Power Rating at 85℃ BCT：250W；工作電壓Max. working Voltage：5000VDC
■ 峰值電流Peak Current：在低阻值和窄脈沖條件下可達1500 Amp
up to 1500 Amp. depending on pulse length and frequency
■ 絕緣層耐壓 Electric Strength Voltage：6kVrms，50Hz，根據要求可達8kVrms
■ 絕緣阻值 Insulation Resistance：500V，最小10GΩ; 爬電距離Creeping Distance：42 mm Min.
■ 空間距離Air Distance：14 mm Min. ; 電感 Inductance: ≤60 nH；
■ 分布電容(Mass) Capacity/Mass：≤110 pF; 分布電容(Parallel) Capacity/ Parallel：≤40 pF
■ 耐濕 Moisture Resistance：56天/40℃,RH≥95%,△R≤±（0.25% + 0.001Ω),
■ 溫度循環 Temp. Cycling：-55°C/＋125°C（各0.5h），5個周期,ΔR≤±(0.2%+ 0.001Ω)
■ 高頻振動 Vibration, High Frequency：MIL-Std-202,Method 204,cond. D, △R≤±(0.2% + 0.001Ω)Max.
■ 短時間過負載Short Time Overload:400W， 70°C， 10 秒, ΔR≤±(0.4%+ 0.001Ω)
■ 工作溫度范圍working Temperature Range：-55℃～150℃ 標簽： 新能源汽 150W 250W 400W 800W   新能源汽車 150W預充電功率電阻 250W預充電功率電阻 400W預充電功率電阻 800W預充電功率電阻   深圳市功率電阻   深圳市功率電阻廠家
