潔凈室的建筑布局和凈化空調系統有密切關系，凈化空調系統既要服從建筑總體布局，建筑布局也要符合凈化空調系統的原則，才能充分發揮相關功能的作用。凈化空調的設計者不僅要了解建筑布局以考慮系統的布置，而且要給建筑布局提出要求，使其符合潔凈室原理。


一、潔凈室的平面布局


潔凈室一般包括潔凈區、準潔凈區和輔助區三部分。
潔凈室的平面布置可以有以下幾種方式：
外廊環繞式：外廊可以有窗和無窗，兼作參觀和放置一些設備用，有的在外廊內設值班采暖。外窗必須是雙層密封窗。


內廊式：潔凈室設在外圍，而走廊設在內部，這種走廊的潔凈度級別一般都較高，甚至和潔凈室同級。
兩端式：潔凈區設在一邊，另一邊設準潔凈和輔助用房。
核心式：為了節約用地、縮短管線，可以潔凈區為核心，上下左右被各種輔助用房和隱蔽管道的空間包圍起來，這種方式避開室外氣候?qū)崈魠^(qū)的影響，減少了冷熱能耗，利于節能。


二、人身凈化路線


為了在操作中盡量減少人活動產生的污染，人員在進入潔凈區之前，必須更換潔凈服并吹淋、洗澡、消毒。這些措施即“人身凈化”簡稱“人凈”。
人凈用房中更換潔凈服的房間應予送風，并對入口側等其他房間保持正壓，對廁所、淋浴保持少許正壓，而廁所、淋浴應保持負壓。


三、物料凈化路線


各種物件在送入潔凈區前必須經過凈化處理，簡稱“物凈”。
物料凈化路線與人凈路線應分開，如果物料與人員只能在同一處進入潔凈室，也必須分門而入，物料并先經過粗凈化處理。
對于生產流水線不強的場合在物料路線中間可設中間庫。
如果生產流水線很強，則采用直通式物料路線，有時還需要在直通路線中間設多次凈化、傳遞設施。
在系統設計上，物凈用房的粗凈化和精凈化階段由于會吹落很多生微粒，所以相對潔凈區應保持負壓或零壓，如果污染危險性大則對入口方向也要保持負壓。


四、管線組織


潔凈室的管線非常復雜，所以對這些管線均采用隱蔽組織方式。具體隱蔽組織方式有以下幾種。


1．技術夾層


（1）頂部技術夾層。在這種夾層內一般因送、回風管的斷面，故作為夾層內首先考慮的對象。一般將其安排在夾層的最上方，其下安排電氣管線。當這種夾層的底板可承受一定重量時，可以在上面設置過濾器及排風設備等。


（2）房間技術夾層。這種方式和只有頂部夾層相比，可以減少夾層的布線與高度，可以省去回風管道返回上夾層所需的技術夾道。在下夾道內還可設回風機動力設備配電等，某層潔凈室的上夾道可以兼做上一層的下夾道。


1． 技術夾道（墻）


上下夾層內的水平管線一般都要轉向?yàn)樨Q向管線，這此豎向管線所在的隱蔽空間即技術夾道。技術夾道還可以放置不宜在潔凈室內的一些輔助設備，甚至還可以作為一般回風管道或靜壓箱，有的可安設光管型散熱器。
這類技術夾道（墻）由于大多采用輕質隔斷，所以當工藝調整時，可方便地進行調整。


4．技術豎井


如果說技術夾道（墻）往往不越層，則需要越層時即用技術豎井，并且經常作為建筑結構的一部分，具有性。
由于技術豎井把各層串通起來，為了防火，內部管線安裝完成后，要在層間用耐火極限不低于樓板的材料封閉，檢修工作分層進行，檢修門必須設防火門。
不論技術夾層、技術夾道還是技術豎井，當直接兼作風道時，其內表面必須按潔凈室的內表面的要求處理。


五、機房位置


空調機房靠近要求送風量大的潔凈室，力求風管的線路最短。但從防止噪聲和振動來說又要求把潔凈室與機房隔開。這兩方面都予以考慮。隔開方式有：


1．構造分離方式。有以下幾種：


（1）沉降縫隔開式。使沉降縫在潔凈室與機房之間通過，起分割作用。


（2）夾壁墻隔開式。如果機房緊靠潔凈室，不是公用一面墻隔墻，而是各自有各自的隔墻，而兩面隔墻之間留有一定寬度的夾縫。


（3）輔助室隔開式。在潔凈室與機房之間設輔助室，起緩沖作用。


2．分散方式。分以下幾種：


（1）屋面上或吊頂上分散方式：現在常把機房設在最上層屋面上的做法，使之遠離下面的潔凈室，但屋面下一層設為輔助或管理室層，或者作為技術夾層。


（2）地散式：把機房設于地下室。


3．獨立建筑方式。在潔凈室建筑之外單獨建立機房，但其離潔凈室很近。機房要注意隔振、隔音問題，地面應全部做防水處理，并有排水措施。
隔振：應在振源的風機、電機、水泵等的支架、底座作防振處理，甚至有必要的話將設備安在混凝土板塊上，再用防振材料支撐該板塊，該板塊的重量應為設備總重量的2～3倍，。
隔聲：除去系統上安裝消聲器外，大型機房可考慮在墻壁上貼附有一定吸聲性能的材料，要裝隔聲門，切忌在與潔凈區的隔墻上開門。


六、安全疏散


由于潔凈室是密閉性很強的建筑，其安全疏散成為非常重要和突出的問題，和凈化空調系統設置也有密切關系。一般應注意以下幾點：


1．每一生產層防火區或潔凈區至少設2個安全出口，只有面積小于50?，人員少于5人時，可允許只設一個安全出口。


2．人凈入口不應作疏散出口。因?yàn)槿藘袈肪€往往迂回曲折，一旦煙火迷漫，要求人員很快跑到室外是很困難的事。


3．吹淋室不能作為一般出入通道，由于這種門常為兩扇聯鎖或自動，一旦出現故障，非常影響疏散，所以一般均在吹淋室設旁通門，工作人員多于5人時必須設此門。平時工作人員出潔凈室時不應走吹淋室而應走旁通門。


4．潔凈區內各潔凈室的門，考慮到維持室內壓力狀況的需要，其開設方向要朝向壓力大的房間，因?yàn)橐繅毫Π验T壓緊，這顯然和安全疏散的要求相反。為了考慮平時潔凈和緊急疏散時的兩方面要求，規定潔凈區和非潔凈區之間的門、潔凈區與室外的門作為安全疏散門對待，其開啟方向一律朝向疏散方向，當然，單設的安全門也是如此。
潔凈室的建筑裝飾概述
潔凈室的建筑裝飾工程主要是指除主體結構和外門外窗之外的包括地面與樓面裝飾工程、抹灰工程、門窗工程、吊頂工程、隔斷工程、涂料工程、刷漿工程、縫隙及各種管線、照明燈具、凈化空調設備、工藝設備等與建筑的結合部位縫隙的密封作業。
潔凈室建筑裝飾的重要性主要表現在以下兩個方面：


（1） 對綜合性能的影響：潔凈室要求材料不產塵，結構不積塵，密封嚴密不透塵。所以潔凈室的裝飾會直接潔凈效果。


（2） 對于造價的影響到：潔凈室與一般辦公樓相比，是高造價的建筑物。


一、裝飾材料的要求


1．總要求


（1）表面平滑；
（2）表面有耐磨性；
（3）良好的熱絕緣性；
（4）不易產生靜電；
（5）不吸濕，不透濕；
（6）吸聲性好；
（7）容易加工；
（8）表面不易附著灰塵；
（9）容易除去附著的灰塵；
（10）價格便宜。


2．地面的裝飾


（1）一般要求


①耐磨性；
②耐侵蝕（酸、堿、藥）；
③防靜電；
④防滑；
⑤可無接縫加工；
⑥易清掃。


（2）種類


①雙層地面：是典型的垂直單向流潔凈室的地面。總特點是：可以地面回風，透氣性好，造價高，彈性差。
②水磨石地面?？偺攸c(diǎn)是：光滑，不易起塵，整體性好，可沖洗，防靜電，無彈性。

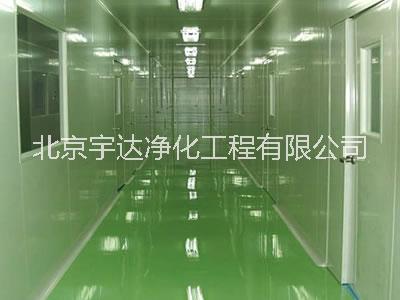

③涂料地面?？偺攸c(diǎn)是：具有水磨石優點，耐磨，密封性好，有彈性，施工復雜。
材料：在環氧樹脂、聚酯樹脂、聚氨酯樹脂中加入顏料，硬化劑而成，水泥砂漿基底的水泥標號不低于425＃。
④卷材板材地面?？偺攸c(diǎn)是：光滑，耐磨，略有彈性，不易起塵，易清洗，施工簡單，易產生靜電，受紫外線照射易老化，因與混凝土膨脹系統不相同，用于大面積易于起殼。
⑤耐酸磁板地面
總特點是：耐腐蝕，但質脆經不起沖擊，施工較復雜，造價高，適用于有耐腐要求的區段，并宜用擋水線圍起來。
⑥玻璃鋼地面：
總特點是：耐腐蝕，整體性好，但膨脹系數與基底不同，所以宜小面積使用，并用防火品種。


3．墻面


（1）一般要求


①不易臟，易清掃；


②表面光潔；


③一旦表面剝落或損壞時不產塵；


④耐沖擊；


⑤轉角處可用弧形材料或密封材料處理。


（2）種類


①抹灰。潔凈室墻面如抹灰必須是抹灰，特點是：陰陽角找方，設置標筋，分層找平，修整表面，壓光。


②乳膠漆。特點是：光滑，無剝落，價廉，不能清洗。


③環氧樹脂漆、合成樹脂漆。光滑，無剝落，能清洗，耐腐蝕，施工要求高。


④防霉涂料?？偺攸c(diǎn)是：光滑，無剝落，能清洗，耐腐蝕。


⑤瓷類板材。特點是：光滑，耐腐蝕，易清洗，縫多，不易砌平，施工要求高。


⑥金屬板材?？偺攸c(diǎn)是：耐腐蝕，耐火，無靜電，光滑，易洗，價高。


材料：環氧復合鋁板，防銹鋁板，不銹鋼板，彩鋼板。彩鋼板的基板是鍍鋅鋼板，涂膜襯里是醇酸樹脂，涂膜罩面是熱硬化性樹脂或環氧樹脂或聚酯樹脂。


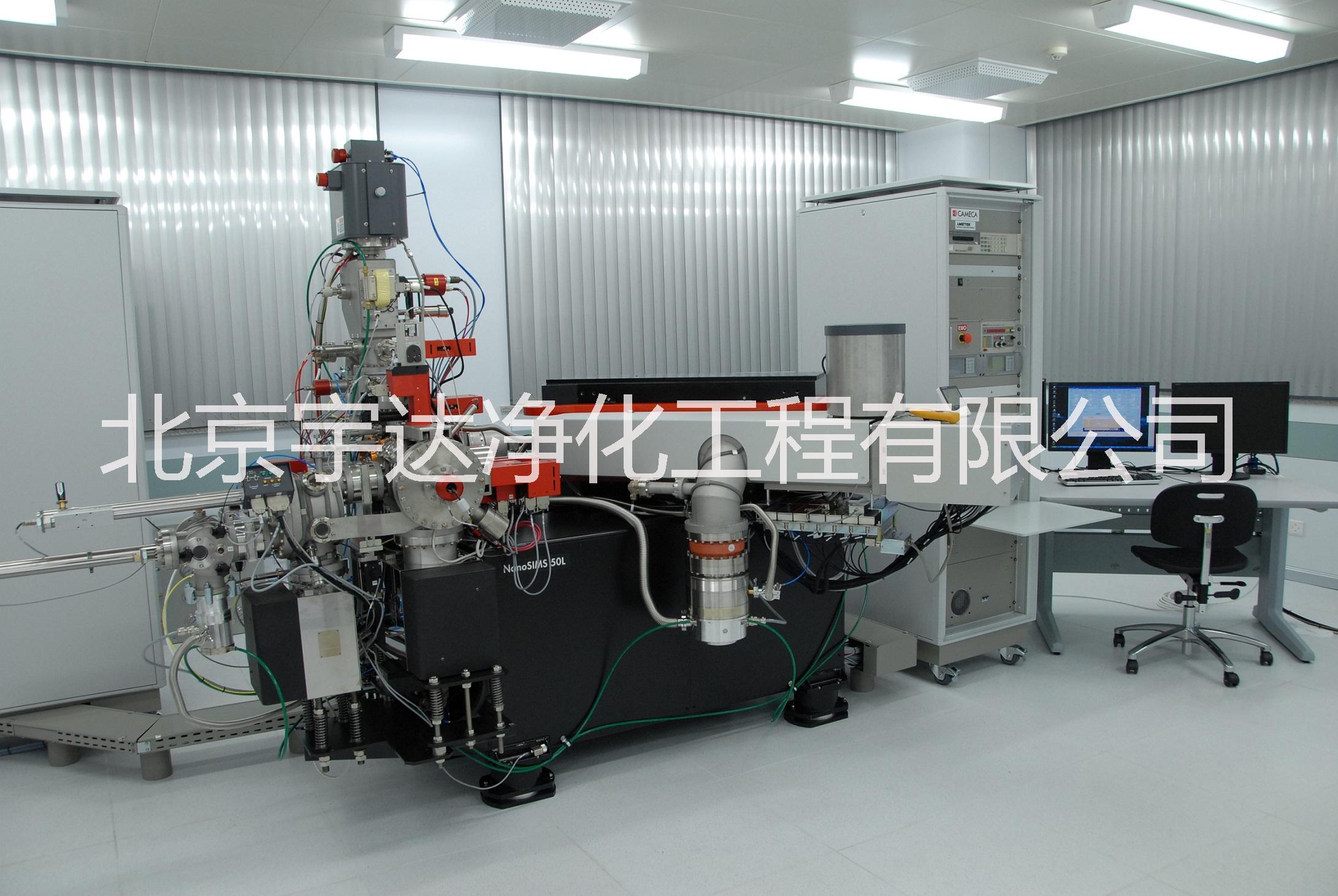

⑦裝配式潔凈室壁板。


總特點是：裝配式潔凈室是當今大量采用的一種潔凈室形式，特別適用于改建場合。其壁板特性因材料而異。金屬類壁板除具有金屬類壁板的特點外，雙層填充壁板還具有隔熱特點，適宜用于有空調特別是恒溫要求的場合。雙層填充的壁板的強度高。
材料：壁板由面材和芯材組成。要根據設計對象選用。
面材包括貼塑木板、鋁合金板、鋼板、彩色鋼板等。
芯材有以下幾種：


a． 硬質聚氨酯泡沫：可壁內發泡，隔熱性能優良。加入鹵化有機磷化合物可作阻燃劑，由于混合方法不同分為：可燃級、阻燃級、難燃級。


b． 碳酸鈣：以輕質碳酸鈣為主要原料，與無機纖維和耐火強化劑混合使之發泡，以少量聚氯乙烯樹脂作為粘合劑成型，防火性能好，屬于準不燃型板。


c． 夾聚苯乙烯板：通過膠與加壓，把保溫用的聚苯乙烯板夾在兩塊鋼板之間，燃燒時會產生刺激性氣體。防火要求高的場所不宜大量使用。


d． 夾巖棉板：把巖棉夾在兩塊鋼板之間，適合防火要求高的場合使用。但若該板材需要承重，則需內襯石膏板，否則容易變形。


e． 紙（鋁）蜂窩板： 將紙（鋁）蜂窩夾在兩塊鋼板之間。強度高，鋁蜂窩防火性能好。


4．吊頂


（1）一般要求


吊頂骨架自重要輕，剛度要好，施工方便。
吊頂罩面板受人為摩擦少，而受吊頂上風管等振動影響多，所以控制振動脫落比材料表面硬質更重要。


（2）種類


吊頂骨架有：
輕鋼龍骨。特點是自重輕，用鋼少，接縫處理要慎重，但上人難，不能作為臨時馬道和支承重物，檢修麻煩。
型鋼龍骨。特點是能適應送風口、燈具孔的布置，但鋼材用量大。
鋁合金龍骨。特點是自重最輕，接縫處理要慎重，但上人難，不能作為臨時馬道和支承重物，檢修麻煩。
罩面板有：
作墻面用的大部分材料均可作為吊頂罩面板材料，此外彩色塑料板也是較好的罩面板材料。


5．密封嵌縫材料


（1）一般要求


①密封性能好，有一定彈性；


②不易老化；


③容易凝結固化；


④材料盡可能采用單組分型；


⑤容易施工；


⑥有一定的粘著力；


⑦無毒、無味、色澤外觀與裝飾協調。


（2）種類


硅膠種類很多，主要的有：


①硅橡膠類。總特點是：有廣泛的適應溫區，耐藥性和耐油性均好，但不耐NaOH，有時有霉發生。材料是以硅氧烷結構為主體的半無機高分子橡膠狀彈性材料。


②聚氨脂類?？偺攸c(diǎn)：硬度高，彈性好，低溫性能好，耐油和臭氧，耐水性差。
材料：由多酯與帶活潑氫的醇類、銨類，經固化劑作用反應的生成物。


③橡膠類


總特點：彈性、耐藥性、耐水性、耐油性和耐久性均較好。
材料：合成橡膠（如橡膠）。


6．特殊要求


根據《潔凈室施工及驗收規范》規定，在使用木材和石膏板時應加注意：


（1）潔凈室使用的木材的含水率不應大于16%，并且不得外露使用。由于潔凈室換氣次數大，相對濕度低，如大量使用木材，易干裂、變形、松動、產生灰塵等，即使用也要局部使用，并且一定要做好防腐防潮處理。


（2）一般潔凈室需用石膏板時必須用防水石膏板，而對于生物潔凈室由于經常用水擦洗和用消毒液沖洗，即使防水石膏板也要受潮變形，不耐沖洗，所以規定生物潔凈室不應采用石膏板作罩面材料。
