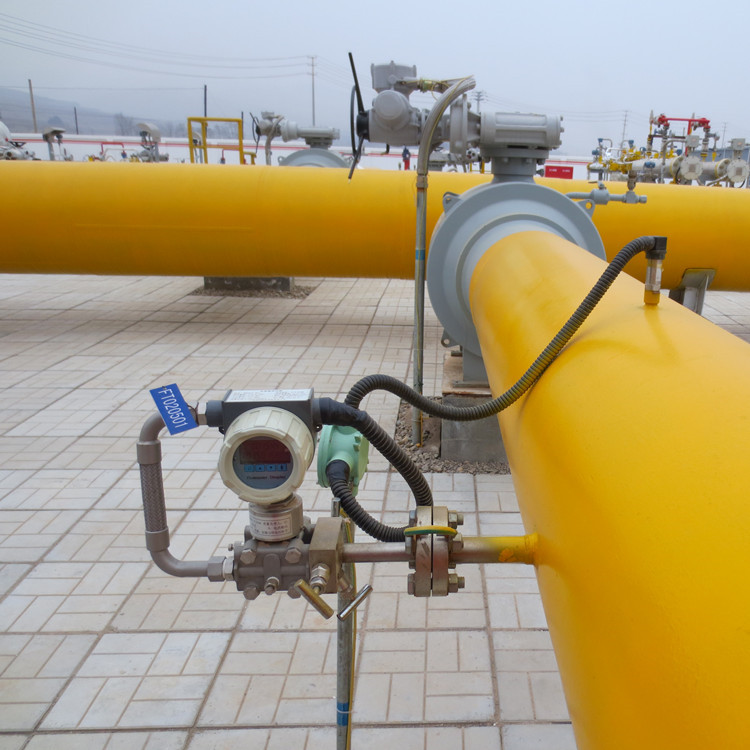

一體化多參量噴嘴流量計 帶溫度壓力補償 顯示瞬時 累積流量

產品詳情

一.技術參數

一體化多參量噴嘴流量計是一種新型的流量計，可顯示工作壓力、溫度、瞬時、累積流量, 可以替代原來的由差壓變送器、壓力變送器、溫度變送器、二次儀表的傳統組合。并可對氣體、蒸汽進行自動溫度壓力補償、實現了現場直接顯示標況流量、質量流量的能，在外接24V電源的情況下， 可以提供電流、頻率、485遠傳輸出。并可以使用一個電池工作2-3年。

二.特征描述

1.可電池供電現場顯示無須外接電源工作2-3年
2.全隔離輸出抗干擾性設計，一切干擾
3.可輸出脈沖、電流(4-20mA)、485(modbus-rtu)信號
4.自帶溫度壓力傳感器
5.氣體、蒸汽自動溫度壓力補償
6.量程比1:60 1:100 1:200 1:400
7.氣體可顯示溫度、壓力、工況流量、標況流量等參數
8.蒸汽可顯示溫度、壓力、密度、質量流量等參數
9.可對流量傳感器線性進行分段矯正
10.微差壓可以測量10Pa-6000Pa
11.用戶不需要做任何調試裝上即可使用
12.開放平臺，可根據用戶要求定制算法
13.可靠性高，用戶不需做任何維護
14.傳感器逐點補償，溫度穩定性高
15.隔爆設計，隔爆等級ExdIICT4


三.規格

四.工作原理圖



五.安裝注意事項

由于工藝流程的需要，KD9051系列變送器經常安裝在工作條件較為惡劣的現場，為了保證其應有的精度指標，安裝時注意以下事項：

1、管道進行掃線時候應關閉取壓閥，防止過載或者高溫燒壞變送器。

2、變送器應在額定壓力、溫度范圍內工作，不能超過額定壓力、溫度范圍。

3、應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。

4、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，使用電源線。

六.安裝示意圖

七.用途/應用案例



八.案例現場




九.概述

 摘　要：這篇文章根據我國天然氣流量計量表面的現狀，分析了傳統孔板流量計和渦輪流量計的特征及存在疑問，通過理論分析及實習的談論，提出了選用標準噴嘴流量計計量天然氣流量的方案，介紹擬定《用標準噴嘴流量計測量天然氣流量》國家標準的有關狀況，為我國天然氣流量計量提出了新的思路。
要害詞：標準　天然氣流量計量　一體化噴嘴流量計　寬量程　定值節約件
1　疑問的提出
跟著我國西氣東輸一、二、三期的發明及境外天然氣輸氣管線發明的推進，我國天然氣用量不斷增加，輸氣管網日趨拓展、不相同類型的配套流量計需求增加；終端用戶有工礦公司、商業及民用用戶，狀況十分凌亂，需求多種多樣。如此量大面廣的用戶，流量計的選型就顯得格外首要，不只需考慮表面計量度等技術央求，還要考慮表面的維護與校驗的作業量及本錢。據國際表面機構概括分析，天然氣輸氣管線流量表面應為3大主力表面：孔板流量計，渦輪流量計和氣體超聲流量計。理論分析和實習證明，這3種表面各項功用政策各有好壞，由于氣體超聲波流量計多用于輸氣門站的大流量計量，其用量相對較少，不在此談論。這篇文章僅對孔板流量計和渦輪流量汁表面功用政策比照，根據GB／Tl 8603—2001《天然氣計量系統技術央求》，提出天然氣流量計量表面若干選型準則，聯絡我國國情，向天然氣工業用戶、城市燃氣網中的商業用戶，引薦選用具有檢定周期長(4年)、維護量小、測量方案寬的新式標準噴嘴流量計測量天然氣流量，與此一同推進有關國家標準的擬定作業。
2　前史的回想
長期以來，孔板流量計為天然氣輸氣管線上的首要流量計，20世紀70年代后，渦輪流量計變成僅次于孔板流量計的主力表面，只是在本世紀初，氣體超聲流量計才在國際上推廣?？装濉u輪流量計標準、標準現已老到，而氣體超聲流量計的尚在擬議中。由此可見，我國天然氣流量計量應當選用孔板和渦輪作為首要表面。
孔板流量計在天然氣流量測量中的運用已有一百多年前史，可以不夸大地說，恰是天然氣流量測量才使孔板流量計抵達今天的技術老到，標準、標準豐厚，奠定了作為大類流量計的方位。20世紀70年代早年，孔板流量計己打開為標準型流量計，其特征有三：(1)結構方法和技術央求標準化；(2)標準給出節約件的流出系數和可脹大性系數及計算公式；(3)現場影響量的試驗廣泛深化，是國際上通用的。恰是仰仗這些特征引出兩大運用特性：(1)節約件無須實流校準，可根據節約件結構形狀及技術央求以及流體特性求得流量與信號的聯絡及其測量不判定度；(2)流量計投剛現場后，假定運用條件違反標準規矩，可利用影響量試驗研討資料進行批改(或補償)。，孔板流量計作為標準節約設備品種，其標準標準在ISO5 167：2003(E)及AGAN03(HNSl／APl2530)中詳細羅列，在全部流量計中，它的標準及標準是最豐厚、最完善的，現在其它已有的流量計，如渦輪、電磁、渦街、質量等都沒有上述3個特征，因此，亦不具有兩大運用特性。近年(20世紀90年代后)，由于電子技術、計算機技術、新資料、新技術的突破性打開，新式流量計(渦輪、渦街、電磁、超聲、質量)有長足打開，在商場劇烈比賽中，標準節約式流量計商場比例有所下降，此類流量計的缺點變成我們評價要害，如：測量度不高、方案度窄、壓損大、設備條件苛刻、缺點多等等，使標準節約式流量計似有被邊緣化危機。關于上述缺點，技術作業者通過長期的改進與立異，并仰仗二次表面(差壓變送器和流量計算機)的突破性打開，使全套標準節約式流量計功用煥然一新，度可以滿足《天然氣計量系統技術央求》GB／Tl 8603—2001 A級(1.0)和《用能單位動力計量用具配備和處理公例》7167—2006天然氣(2.0)的規矩，方案度達6：1～15：1或更寬；結構立異為一體化，設備瓶頸，缺點大幅下降；壓損大可考慮除孑L板外的噴嘴或文丘里管等節約件，己有業內人士建議應從頭審視此類流量計，給予其的評價。
在美國和歐洲渦輪流量計是僅次于孔板流量計占第二位的天然氣流量計，渦輪流量計的首要特征為：高度，一般為±1％R～±l.5％R，格外的為±0.5％R～±l.0％R；高重復性，短期重復性可達±0.05％～±0.2％，恰是由于超卓的重復性，若常常校準或在線校準，可獲得高度。范同度寬，中大口徑十：1～40：1，5：1～6：1。結構緊湊輕盈，設備維護便當，流通才調大。應當指出，上述優異特性只在試驗室參比作業條件下方能堅持。在現場渦輪流量計是一種易受現場影響量攪擾的流量討，現場影響量首要為兩項：活動特性和流體物性。流體活動特性影響首要是流體受管道配件(阻流件)攪擾而致使的速度分布畸變和渦流等，其它為非定常流于擾(脈動流等)。流體物性又分為流體物性(物理性質)和流體性狀，流體物性首要影響要素為密度和粘度，關于天然氣應格外留心密度的改動，密度影響在低流量區域較大，若密度低(壓力下降)，下限流量增加，亦即方案度變窄，線性度變差。在常壓空氣中校準的渦輪流量計應通過有關公式進行換算。流體性狀指腐蝕、積垢、臟污、凍住、相變、混相等，它會改動管道壁粗糙度，流通面積，渦輪葉片及通道狀況，流量計特性隨之改動，不再堅持試驗室校準的特性，給流量計的正常作業帶來惡劣影響，一般應增設過濾器，周期檢查及校準等才調正常作業。應當指出我國天然氣流量計量表面數量十分無量，需求守時檢定的表面以數十萬臺計，而我國天然氣實流標準設備每年僅可標定千余臺的表面，遠不能滿足實習需求。因此，保證每臺表面的正常校準是一個實習又火燎的疑問。
由上述孔板流量計和渦輪流量計的簡述中我們可發現它們有以下一些不相同。
(1)孔板流量計具有流量表面標準節約件的3項特征，因此，其結構及運用是全國際通用的。渦輪流量計不是標準檢查件，產品功用隨公司而異，由此孔板流量計的兩大運用特性渦輪流量計并不具有。渦輪流量計有必要逐臺校準以得到表面系數，現場影響量的批改，孔板流量計可選用全國際流量界堆集的豐厚資料，而渦輪流量計只能依托單個公司經驗文件進行，兩者的不相同不可同日而語。
(2)孔板流量計在測量度、范同度、結構方案、設備等方面已有突破性打開，可以滿足GB／T1 8603—2001和7167—2006等國家法定規矩的央求。因渦輪流量計的表面特性是在有條件場合才調保證，一般而言，在輸配氣(門)站配備設備和專業人員來滿足其央求，而普通用戶不具有這些條件，守時的維護和檢定亦存在實習網難。
3　噴嘴流量計
3．1　噴嘴流量計的優勢
在節約式流量計運用巾一般老是優先選用孔板流量計，正本，在一個時期內，孔板流量計變成了標準節約設備的代表，其它標準節約件如：ISAl932噴嘴(以下簡稱噴嘴)、文丘里管等未致使?jié)M足的重視(前期噴嘴類的產品受到了加工技術的綁縛)，使其特有的優勢沒有得到充分發揮。因此，我們更應重視噴嘴流量計的運用。它具有孔板流量計的利益，但又因噴嘴為廓形節約件，無尖銳矛頭，結構形狀耐高流速沖擊與磨損，故其流量特功用堅持長期安穩，無孔板銳緣鈍化之虞，因此檢定周期長(4年)，且壓損小。所以，噴嘴應是LLTL板更優越的節約件。
這些年，標準噴嘴流量計在其它領域(蒸汽和通用氣體計量)得到廣泛的運用，其技術與結構更為老到，一同也堆集豐厚的運用經歷。因此，國家標準化委員會已于2012年贊同擬定《用標準噴嘴流量計測量天然氣流量》國家標準，方案號為20121951-T-515。該標準將參看《用標準孔板流量計測量天然氣流量》GB／T21446—2008等現行的同家標準，關于標準噴嘴的結構特征，對其制造、查驗、設備及運用等做出規矩。
3．2　定值噴嘴流量計
噴嘴流量計運用較少的一個首要原因是其廓形加工技術凌亂，一只噴嘴應準備數塊模板，作為保證加工度及查驗用。
為使節約件產品化，多年前，一些就提出了定值節約件的構思，所謂定值節約件就是在一個管道公稱口徑下僅制造3種節約孔徑的節約件(b=0.4、0.5、0.6)，這么定值噴嘴如同標準機械零件相同，可以構成批量生產，不只易于保證加工精度，下降本錢，也便于計量處理和計量監督。
還有一個值得重視的疑問，就是現在運用的許多的孔板及噴嘴，其直管段長度不滿足標準央求，并且在十D方案內，同心度、不圓度、粗糙度也不滿足標準央求，致使較大的附加差錯，因此，帶上通過精細加工的直管段是很有必要的。
3．3　不判定度分析
選用噴嘴流量計計量天然氣，其計量的不判定度是多少?這是我們關心的疑問。判定流量測量不判定度可在天然氣實流標準設備實標，由于我國這類設備很少，難以滿足許多檢定的需求，所以，不在要害考慮之列。
