ICT在線測試機，電路板在線測試機，ICT在線測試儀
[在線測試機
ICT在線測試
電路板在線測試機
電路板在線測試儀]
蘇州市電路板在線測試廠家
價格： 電議
物流： 江蘇 蘇州市 相城區| 賣家支付運費
可銷售總量： 10件
手機： 13760115494 郵箱： 308615510@qq.com
傳真： 0512-66737380 地址： 江蘇 蘇州市
[在線測試機 ICT在線測試 電路板在線測試機 電路板在線測試儀]
郵箱：
手機：
- 品牌： 九華
- 型號： T518FD
- 加工定制： 否
- 類型： 電路板元器件測試
- 測量頻率： 100HZ-2MHZ
- 測量精度： 3%
- 適用范圍： 電子廠
- 重量： 200KG
- 尺寸： 900*750*1720MM

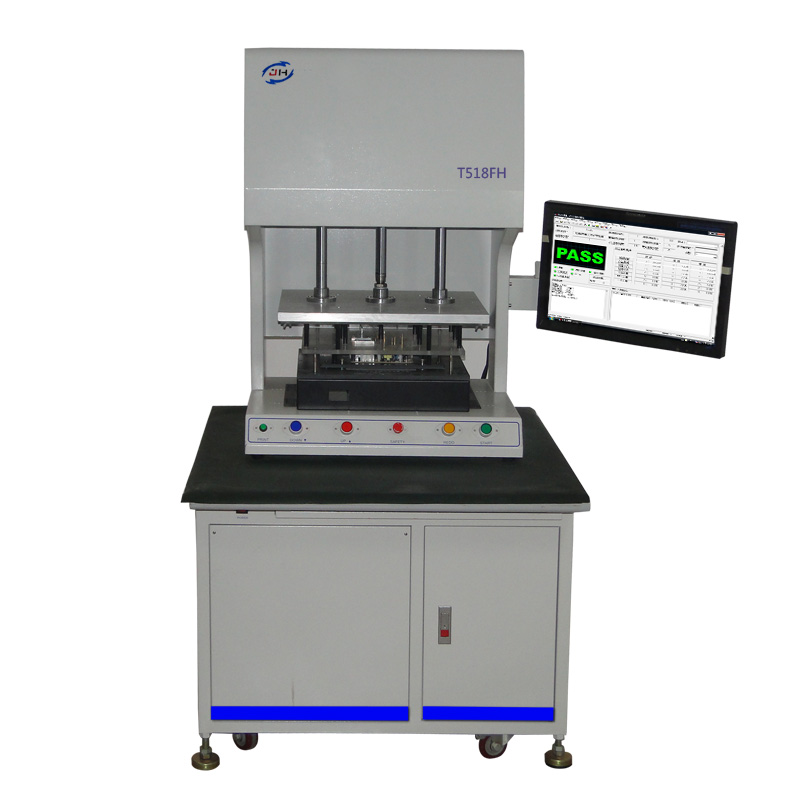

T518FD
產品簡介
ICT在線測試儀是檢查PCB板上元器件的電氣性能和電路網絡的連接情況。能夠準確對電阻、電容、電感、二極管、三極管、光藕、變壓器、繼電器、運算放大器、中小規模的集成電路進行測試。
通過對元器件電氣性能的測試來發現制造工藝的缺陷和元器件的不良。組件類可檢查出組件值的偏離誤差、失效或損壞。對工藝類可發現如焊錫短路、組件插錯、插反、漏裝、管腳翹起、虛焊，PCB短路、斷線等故障。
故障顯示具體的組件、器件管腳、網絡點上，故障定位準確。對故障的維修不需較多專業知識。采用自動化測試，操作簡單，測試快速。
基本功能：
Windows XP操作系統，運行穩定，安全可靠，便于操作。
程式兼容性，可直接讀取其它品牌ICT測試程序與轉成其它程式。
自動測試程式學習功能（ATPD），可快速完成程式調試，節約程式調試時間；
連扳展開功能，只須作一塊板的測試程式，即可自動產生多連板測試程式
子板偵測功能，可實現對連扳中缺板或無元件的壞板自動刪略測試。節約看板時間。
統計報表功能，為改善生產品質提供可靠的數據，并可直接列印統計圖表。
板示圖功能（Board View），可以直接顯示故障點的位置和相關信息，一般員工即可根據不良提示維修，不需用專業維修人員。
隔離功能，單部有10個隔離點，對待測體信號源分流提供了的隔離效果，提高了待測體的穩定性和準確信。
硬件自我檢測功能，開機即對設備的自身硬件進行診斷，保證測試前設備的良好性。
使用者權限設定，管理者可以設定測試權、編程權、維護權、監控權給相關人員。
新增特點：
的低電阻測試，最小可測試0.01歐姆電阻。
的電解電容極性測試，可測率接近，真正解決實裝板電解電容極性插反。
的SFIS系統、條碼掃描、方位監控、蓋章功能、紅外線保護等接口，客戶可根據需求進行選購。
放電功能，對待測體進行測試前的放電，以保證測試的穩定性及產品的安全性。
5． 并聯二極管測試，可測出其中一個二極管掉件，損壞。
ICT參數表
| 項目 | 功能 | 規格 |
| 測試點數 | 標準配置：256點 | |
| 點數：2048點 | ||
| 可擴充：65，536點 | ||
| 開關卡 | CMOS+Relay | 每一信道卡128個信道 |
| CMOS+放電Relay | 每一信道卡64個信道（選購） | |
| 隔離點 | 每一測試有10個 | |
| 測試信號源（可程序） | DC電壓 | ±10mV～±7.5V或15V |
| AC電壓 | 10mVPP～10VPP | |
| AC/DA電流 | 10uA～20mA | |
| 測試頻率 | 120, 1020, 10K, 100KHz, 2MHz（60MHz） 100，1000，10K, 100KHz, 2MHz（50MHz） | |
| 測試步驟 | 無限制 | |
| 測試速度 | 每一組件：2mS～4mS | |
| 開/短路 0.5秒/1，024點 | ||
| 測試范圍 | 電阻 | 0.01Ω～100MΩ（二線式）±1%～5% |
| 電容 | 1pF～40mF±2%～5% | |
| 電感 | 1uH～50H±2%～5% | |
| 二極管 | 0.1～6V±1%～3% | |
| 穩壓二極管 | 0.1～12V±1%～3% | |
| 電晶體 | 三端測試Vce飽和電壓及β值 | |
| 場效電晶體 | 三端測試Vds，Cds&Rd(on） | |
| 光耦器及繼電器 | 四端測試其導通壓或電阻 | |
| 阻抗串并聯 | 采用多頻測試及相位分離法（8°～82°） | |
| EC Jet | C電容極性鑒別技術 / 并聯EC電容漏件 | |
| TA Jet | SMT IC, BGA, 南北橋，SCSI/PCI SMD Connector, 開/短路及空焊測試 | |
| 測試功能 | 二級（穩壓）管 | 1至15V |
| 電阻(四線式） | 最小50mΩ（四線式）±1%～5% | |
| DR Mode | 可測二極管或IC漏件及空焊檢測 | |
| 開/短路 | O/S進階參數設定 | |
| 硬件功能 | 自動蓋章 | 測試PASS or Fail 自動蓋章設備 |
| 監控放置 | 監控放置方位（Pass與Fail分流） | |
| 程序啟動壓床 | 唯有ICT程序啟動時壓床方可動作 | |
| 軟件功能 | 一般功能 | ICD獨立Sheet |
| 板示功能（Board View） | ||
| 板示自動生成 | ||
| 輸出可測率分析表 | ||
| 匯入他廠文件 | TRI（德律），JIET（捷智） | |
| 功率場效電晶體 | 三端測試Vds，Cds&Rd（on) | |
| 光耦器及繼電器 | 四端測試其導通壓或電阻 | |
| 主處理機 | CPU: Pentium4以上/ RAM: 2GB / H.D.D: 250G 顯示器：19”LCD及支撐架 | |
| 操作系統 | Windows XP | |
| 客戶可自行搭售 | EPSON TM220PD雙色打印機 紅外線安全開關 ... | |
| 所有規格均經詳細確認，以保證其準確性。之后規格若有變動，則以本公司新發布之規格為標準 | ||
