武漢先導：焊接金相試樣的取樣原則

隨著焊接技術的發展，新的焊接方法和焊接工藝不斷涌現。焊接接頭的型式變化日趨復雜，焊接接頭的尺寸大也相差懸殊。此外，由于焊接工藝條件的變化，在焊接接頭組織的變化上起很大的影響。焊接金相樣的切取部位就要考慮焊接工藝變化對組織的影響。應當根據焊接方法的特殊性，確定焊接金相取樣的部位、數量及大小。

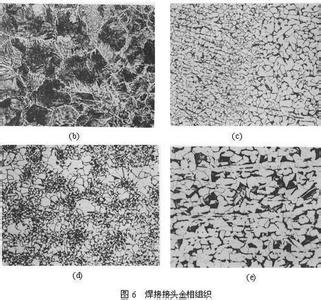

　　焊接熱循環，焊后熱處理是影響焊接接頭組織變化的主要熱過程?？紤]焊接組織分析時，要明確接頭各部位在焊接熱過程中組織特征。
　　焊接金相樣大小，主要是從金相檢驗的方便與目的性考慮。 如分析焊接接頭焊縫及熱影響區的組織時，應不管接頭多大多厚都要取下完整的截面焊接接頭樣。對于觀察全焊縫一次晶組織的粗晶樣，要把全焊縫都分析到。為了在高倍下觀察局部裂縫和缺陷，以便研究組織與缺陷聯系，可以在大塊焊接樣上再截取小型金相樣。雖然過大的焊接接頭試樣磨制困難，但是，不能丟掉必須觀察的部分。取樣曾要是完整，全*面掌握焊接組織，全*面掌握焊接缺陷，分析焊接接頭全部組織區域。
　　焊接裂縫是焊接接頭中常出現的，也是重要的缺陷。特別引起焊接工藝人員和從事焊接金屬學工作者的重視。檢査焊接裂縫樣，必須盡量暴露焊接裂縫，要在應力集中部位焊道、高溫工作條件惡劣位置焊道、振動疲勞部位的焊道、易出現事敢的結構薄弱環節上取樣。已經發現焊接裂縫的部位，在裂縫區首尾都要取樣。對于事故分析取樣，在發生破裂區和來發生破裂區都要取焊道金相樣，來對比破斷區的焊接接頭的組織和性能與尚未破壞區域焊接接頭組織與性能的變化。
　　不論是焊接結構上取樣，還是在焊接試板上取樣都要在取樣手段上考究，取焊接接頭的金相樣切取過程，不能使接頭有任何變形、受熱，不能使接頭內部的缺陷擴展，失真，必須保持金相樣在試板或焊接結構中的原始形態，這是焊接接頭金相樣取樣的重要原則、是使分析結果準確、可靠的重要條件。


　　焊接金相試樣的數量，要根據具體情況而定，即要求數量上充分，有要求用少的試樣取得更多的結果。大量的重復試樣是沒有必要的。
　　取樣者必須了解焊接試驗和焊接生產的技術特點，對焊接工藝熟悉，制定優良的取樣方案，可以使焊接金相樣選取的恰當，盡量能一樣用，部位準確，目的清楚。

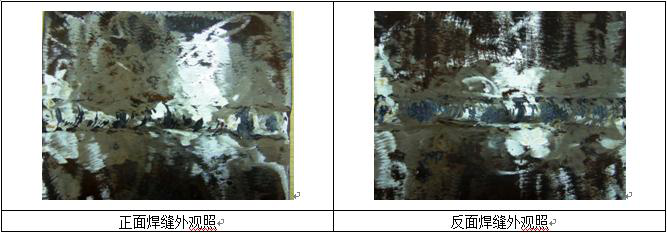

　　對焊接金相樣的形狀，沒有統一要求，它與一般金相樣不同。為了磨制的方便，推薦的尺寸大小是10X10(mm)的方形，或10mm高的圓柱形。大多數焊接接頭，由于板厚、接頭型式不同，焊接樣形伏五花八門。焊接接頭樣一般應當包括焊縫、焊接熱影響區、母材三部分。不管是焊縫的縱斷面樣還是焊縫的橫斷面 樣，應能很好暴露出焊縫及熱影響區。
　　截取的焊接金相樣也要考慮分析手段的特點，例如在掃描電鏡上進行斷口分析時，應注意斷口的保護，試樣尺寸便于放置與觀察等，為試樣檢査與分析的方便提供可能。
