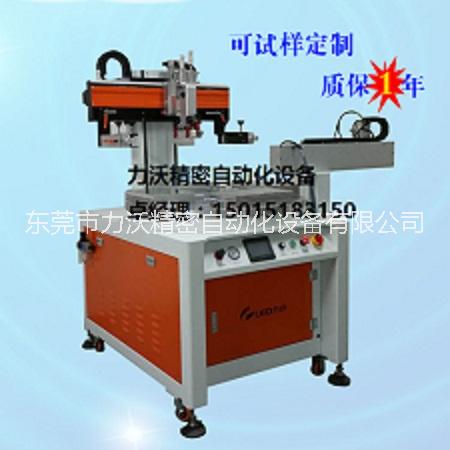

機械手全自動轉盤絲網印刷機

LWS-2030SE－4R精密型轉盤絲網印刷機主要用于印刷：手機觸摸屏，導光板OGS/TP/CG/LTD玻璃、PCB、LCD、液態綠油、冷光片、薄膜、鍵盤、亞克力、手機面板、觸控面板、導光板、擴散片、銘板標牌、陶瓷、文具、及小件膜/片/板形產品之精密網印，例如撓性電路（FPC）、模內裝飾（IMD）、薄膜按鍵（Membrane Switch）、生物測試片.......等產品精密平面絲網印刷。

一、 此印刷機具有以下特*：

1、網版升降采用日本Panasonic伺服電機，搭配高性能導程傳動螺桿和精密線性導軌相結合，網框升降采用絲桿導向，印刷更平穩順暢，印刷精度更高。

2、印刷座架采用步進電機，運行快速，定位精準，行程/速度/方向數字化設定。

3、印刷座架采用一體拉鋁成型，結構簡單。刀架采用氣缸配合交叉滾子導軌導向，穩定滑順，精度高。刮刀與墨刀采用一體拉鋁成型，結構簡單，使用方便，性能穩定。

    4、轉盤工作臺采用臺灣精密凸輪分割器驅動，重復定位精準速度快，工作臺千分尺微調（行程±6mm），真空吸氣臺板，產品定位精準，防止旋轉過程中產品松動現象。轉盤一體成型鑄鋁加工而成，結構穩定，剛性?xún)?yōu)越，臺面平面度精度0.05mm。

5、機械手下料：可配置機械手下料，減少生產力，提高生產效率，機器與生產線對接，直接下料至生產線，可根據客戶要求非標定制。

6、采用控制三菱PLC控制，人機界面數字化控制，可設定多種功能及操作參數，利于作業數據化及標裝化，人性化。

7、加裝安全桿，安全光幕，周密防護操作者人身安全。

8、免油式濾水調壓組不產生排氣油霧污染，適合無塵室內使用。

9、功能程序設定儲存功能，保持記，方便下次使用。

二、技**數：

   1、印刷顔色            1色 (可套多色)

2、*周期              可以

   3、持續運*             可以

   4、項目計數                 可以

   5、各部位延*               可以（可調）

   6、印刷速度            1300次/小時

   7、網框            450mmX650mm

   8、印刷面積          180mmX250mm

9、工作臺尺寸                     200mmX300mm

10、轉盤直徑                       ?845mm

11、工位數                         4工位

12、機械手行程                     500mm

  13、工件高度              80mm

  14、網框上落行程          200mm

  15、刮刀左右行程             350mm

  16、刮刀、油刮上下行程          30mm

17、工作臺縱橫調節量               ±6mm

18、取料方式                       真空吸附或手指夾持

  19、升降驅*            伺服電機

  20、控制系統             PLC

21、控制**                 DC24V

  22、*源**             AC220V  50/60Hz

  23、連接負荷            2.2KW

  24、工作氣壓Mpa           0.4-0.6Mpa

  25、空*消耗 / 周期         3.0L

  26、機身外形尺寸               1160mm（L）x1450mm(W)x1600mm(H)

  27、重量              560 KG

三、機器操作安全性能：

LWS-2030SE-4R精密轉盤絲印機符合的工程式*，如按要求使用絕*值得信賴。機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電?；氐狡鹗嘉恢茫?dāng)事情處理好后扭出緊急開關，便可以安全啟動恢復正常。

四、注意事項：

 （1）、當機器需要移動或修理時，必須將電源和氣源切斷。

 （2）、當調整或清洗油刮時，請按步驟操作。

 （3）、增強防火意識，配備消防器材。
