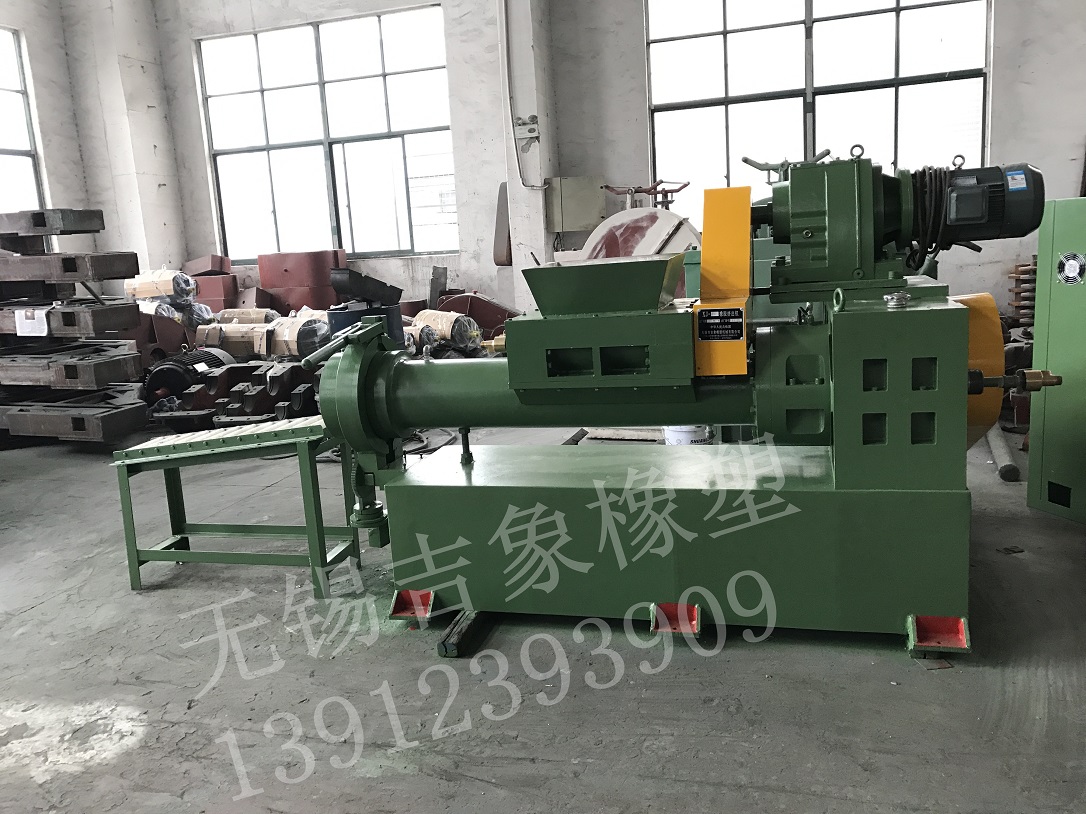

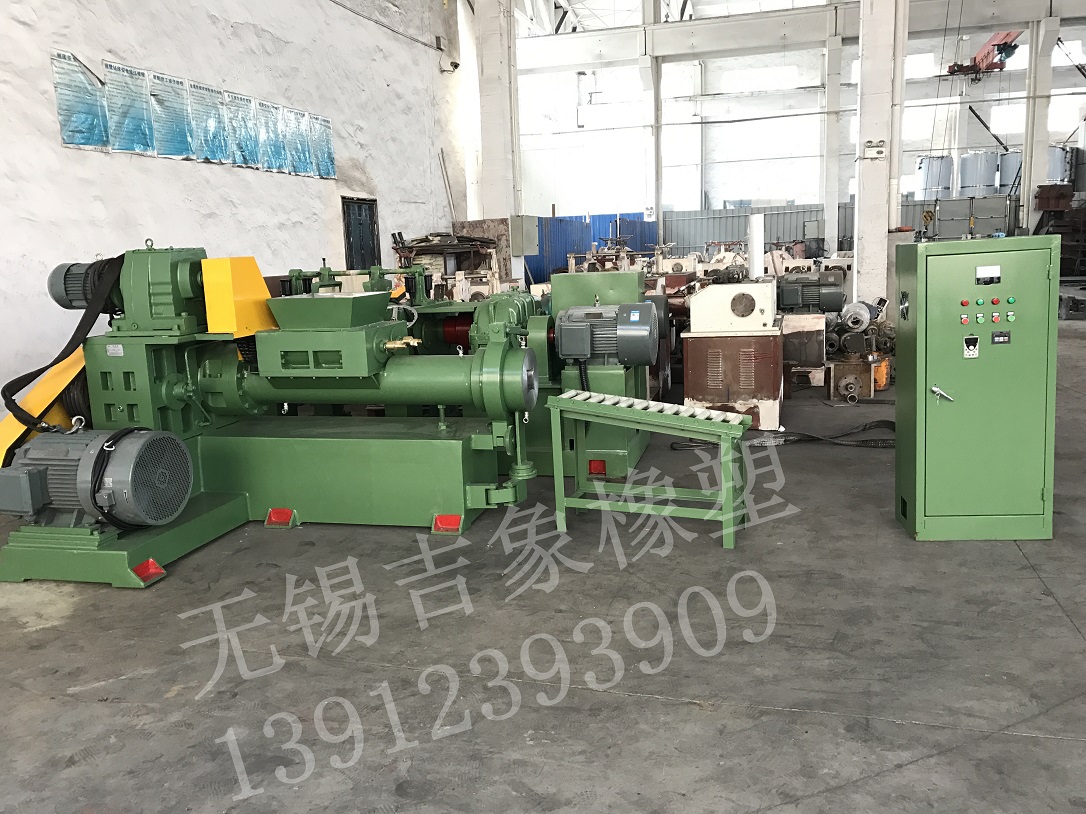

XJL-150硅膠濾膠機*惠

XJL150硅膠過濾機技術參數及圖片

一、用途

本機用于過濾天然和硅橡膠雜質，它適用于硅膠廠的過濾和擠出。

二、主要技術特征

1、螺桿直徑： 150mm

2、螺桿長徑比：1:6

3、螺桿轉速：10-40r/min

4、蒸汽壓力：0.3Mpa

5、冷卻水壓力：0.3Mpa

6、冷卻水溫度：5-18℃

7、螺桿型式：雙頭等距等深

8、硬齒面減速機：ZLYJ-280

9、主電機功率：37KW6級 電機轉速：980r/min

10、生產能力：350-450(kg/h)

11、外形尺寸（長*寬*高）：2200*1700*1500

12、設備重量：約3800KG

三、濾膠機的構造

1、XJL濾膠機由機頭、機身、推力軸承座、螺桿、減速器、底座、電機、水汽管路及電氣控制箱等部分組成。

2、螺桿選用優質鋼制造，其抗拉強度不低于550mpa表面經過熱處理，硬度不低于HRC47，它的動力由電經JZASOC減速機與接在螺桿末端的一對開式齒輪傳導，螺桿轉速不能調節，為了加熱或冷卻螺桿溫度，螺桿制成空心，通過三路接頭通入蒸汽或冷卻水。由于螺桿表面經過熱處理，所有耐磨性好。螺桿是在機身內壓力極大的條件下工作，其軸向力由裝在推力軸承座的8426軸承來承受。

3、機身鑄有夾層，便于加熱和冷卻，機身前部有可換襯套，可以根據襯套磨損程度來決定更換新襯套。機身后部有一方形進料口，膠料由此送入機身，因螺桿的運轉將膠料壓向機頭，經過濾網成條狀擠出。機身上部裝有攪拌桶，內有兩根攪拌輥，出料口配口800cm的輸送滑輪。主機為自動喂料，口模100*100，出料臺一臺，割膠鐵絲一個。

4、螺桿與襯套間的總間隙為0.355~0.555毫米，其兩側隙不小于0.67毫米，否則過小將會影響正常運轉，過大將會降低生產能力。

5、機頭為錯齒式，手動開啟，使用一定時間或?yàn)V網破裂時就要開啟機頭更換濾網，否則將會影響膠料過濾的產量和質量。

6、本機用交流封閉式異步電機傳動，電機型號為6級37KW變頻調速，電機下部墊有高120毫米的墊塊，以便在緊急情況下使用其他電機。
