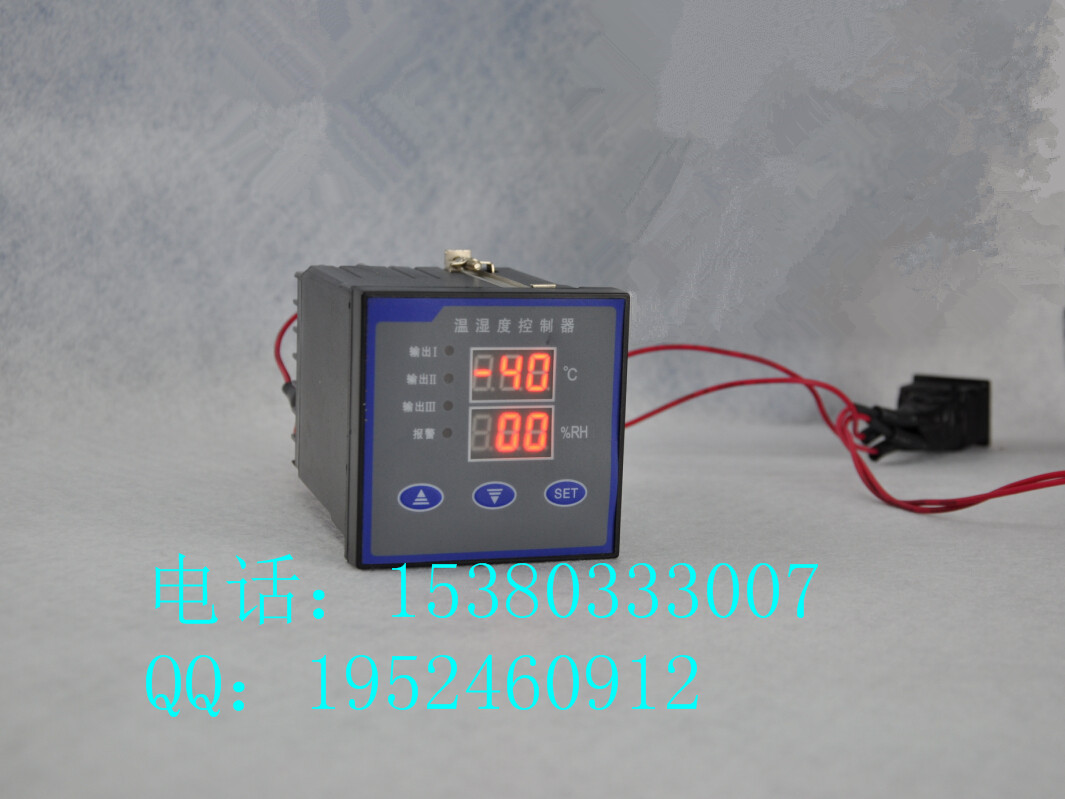

溫濕度控制器 ZR1048

1、 用途

ZR1072E溫濕度控制器用于各種需要對溫度、濕度進行檢測、控制的場合。特別是電力系統各種高低壓開關柜、箱式變電站等的防凝露保護和環境保護，可有效地防止柜體內溫度過高、過低引起的元件失效或由于濕度過高而引起的爬電、閃絡事故。

2、 綜述

以單片機為控制核心，采用進口高性能溫濕度傳感器，同時對一路溫度信號和一路濕度信號進行測量控制，并實現數字顯示。通過按鍵對它們分別進行上下限設置和顯示，使儀表根據現場情況自動啟動加熱器或風扇。它具有小巧美觀，安裝、使用方便，性能穩定可靠等許多優點。

3、 技術指標

1． 電源：AC220V±10%  50Hz

2． 測量范圍：溫度-40~125℃，濕度0~RH

3． 測量精度：溫度±0.5℃，濕度±4.5%RH

4． 控制輸出容量：AC220V，5A，無源觸點輸出

5． 功耗：?3VA

6． 工作環境：溫度-20~55℃，相對濕度<95%RH，無腐蝕性氣體及粉塵

7． 外形尺寸及安裝方式：外形72×72×100(mm)  67×67(mm)面板嵌入式

8． 傳感器板尺寸：55mm×65mm

4、 工作原理

  溫濕度傳感器檢測到的信號被處理后，送入單片機進行邏輯判斷和顯示：

降溫型(AL1>1)：

當溫度上升高于AL1時，溫控觸點閉合，啟動降溫設備，

當溫度降至低于1時，溫控觸點釋放，關閉降溫設備。

加熱型(AL1<1)：

     當溫度太低低于AL1時，升溫觸點閉合，啟動升溫設備，

     當溫度升至高于1時，升溫觸點釋放，關閉升溫設備。

除濕型(AL2>2)：

當濕度上升高于AL2時，升溫觸點閉合，啟動除濕設備，

當濕度降至低于2時，升溫觸點釋放，關閉除濕設備。

加濕型(AL2<2)：

當濕度太低低于AL2時，加濕觸點閉合，啟動加濕設備，

當濕度升至高于2時，升溫觸點釋放，關閉加濕設備。
