KYN28A-24中置柜類目 > 商鋪首頁 > 產品展示 > 溫州市中置柜廠家_上華電氣KYN28A-24中置柜10KV24KV高壓開關柜

上華電氣KYN28A-24中置柜10KV24KV高壓開關柜

[高壓開關柜

配電柜

成套設備]

溫州市中置柜廠家

價格： 5500.00

物流： 浙江溫州市樂清市| 賣家支付運費

可銷售總量： 1000臺

手機： 18067787909 郵箱： 707566671@qq.com

傳真： 0577-62765780 地址： 浙江溫州市

在線詢盤聯系廠家：18067787909 0577-62736132

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[高壓開關柜配電柜成套設備]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

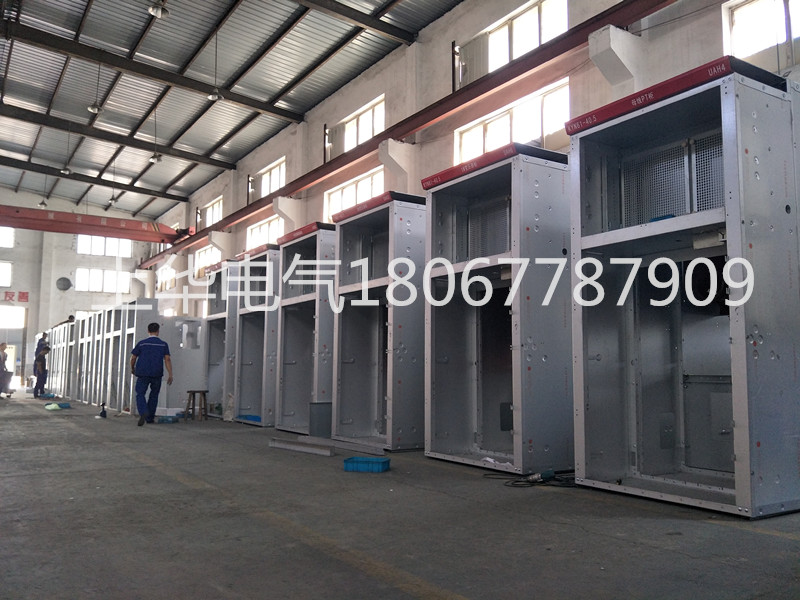

詳細信息（上華電氣KYN28A-24中置柜10KV24KV高壓開關柜）

品牌： 上華電氣
型號： KYN28A-24
加工定制： 是
結構形式： 移開式
額定電壓： 24KV
額定頻率： 50HZ
母線額定電流： 4000A
產品認證： ISO9001

上華電氣有限公司坐落于“中國電氣之都”--柳市鎮，是一家生產GGD、GCS、GCK、H-MNS等低壓及HXGN、KYN28(GZS1)、XGN2-12等高壓柜體的企業,是開關柜體行業企業之一。公司以"開拓創新、爭創"的企業精神，集全體員工的勤勞與智慧，不斷開拓進取；遵循"質量至上、信譽為本"的企業宗旨，依靠的管理，創造的技術，竭誠地為用戶提供新穎的、安全的、可靠的、優質的產品和服務。

KYN28A-24中置柜的全稱為金屬鎧裝中置移開開關柜，其分三層結構，上層為母線和儀表室（相互隔離），中間層為斷路器室，下層為電纜室。由于斷路器在中間層，所以稱為鎧裝型移開中置式金屬封閉開關設備，簡稱中置柜。K-代表金屬鎧裝，Y--代表移開式，N--代表戶內，28A為行業歸口單位頒發的型號序列號，后面的24代表額定工作電壓為24kV。

使用條件

1 海拔高度：1000m

2環境溫度：+ 40 ℃

3環境溫度：－25 ℃

4日溫差：25K

5相對濕度：日平均值≤95%；月平均值≤90%；

6耐地震能力：地面水平加速度0.2g；垂直加速度0.1g同時作用。采用共振、正弦、拍波試驗方法；激振5次，每次5波，每次間隔2s。安全系數不小于1.67。

7系統額定頻率：50Hz

技術參數及要求

主要電氣參數

1.1型式：24kV戶內交流金屬封閉開關柜

1.2 額定電壓： 24 kV

1.3額定頻率： 50 Hz

1.4額定電流： 630A/1250A/2500A/3150A 主母線及主變進線母線橋： 1600A/2000A/2500A/3150A

1.5溫升：主回路在額定電流和額定頻率下的溫升，除應遵守DL/T 593 的規定外，柜內各組件的溫升值不得超過該組件的相應標準的規定，可觸及的外殼和蓋板的溫升不得超過30K。

1.6額定短路開斷電流（有效值）：25kA/31.5kA

1.7 額定關合電流（峰值）： 63kA/80kA

1.8額定熱穩定電流（4s，有效值）： 25kA/31.5kA

1.9額定動穩定電流（峰值）： 63kA/80kA

1.10柜體及開關設備的絕緣水平：

a) 工頻耐壓（1min，有效值）對地50（65）kV斷口間64（79）kV

b)雷電沖擊耐壓（1.2/50μs，峰值）對地95（125）kV斷口間115（145）kV

c) 外絕緣爬電比距純瓷絕緣≥18mm/kV 有機絕緣 ≥20mm/kV

d) 空氣凈距相對地 ≥180mm（不滿足時采用復合絕緣）相間 ≥180mm（不滿足時采用復合絕緣）采用復合絕緣時，高壓導體與該絕緣板間應保持不小于45mm的空氣間隙。標簽：高壓開關 配電柜成套設備高壓開關柜配電柜成套設備溫州市中置柜溫州市中置柜廠家
