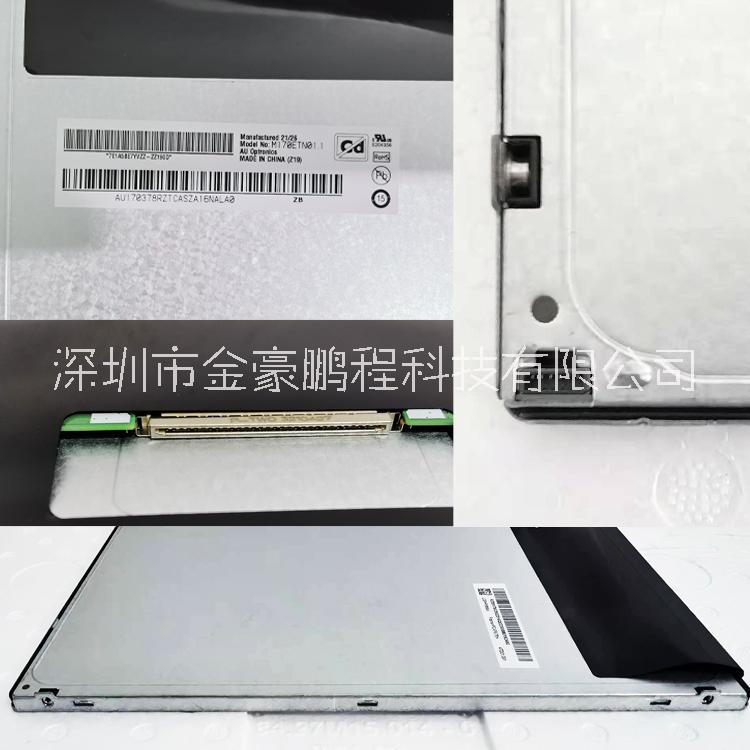

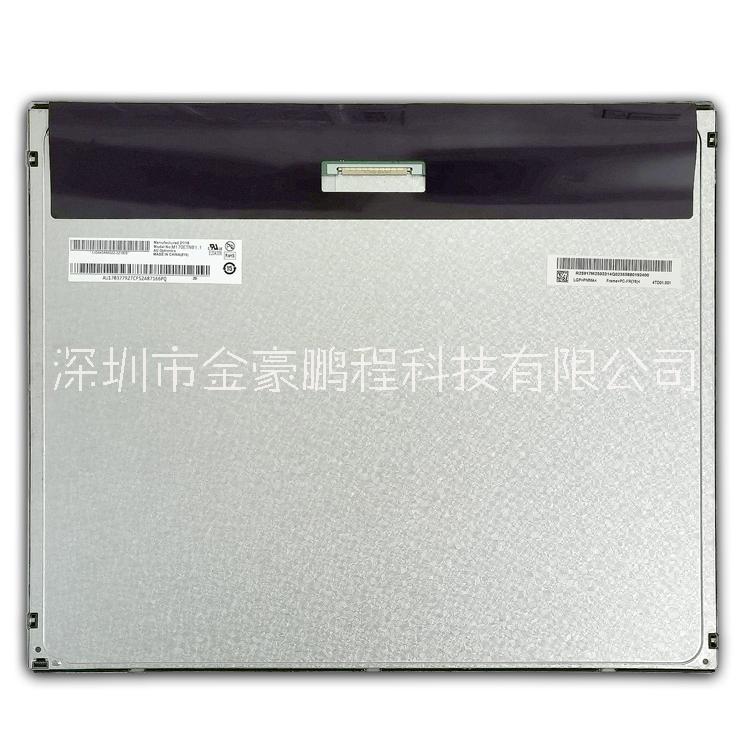

醫療ATM機用等液晶顯示屏友達M170ETN01.1
[友達
A規
全新原包液晶屏]
深圳市友達廠家
[友達 A規 全新原包液晶屏]
郵箱：
手機：
- 品牌： LG
- 型號： M170ETN01.1
- 加工定制： 是
- 安裝方式： 其他
- 額定電流： 5V
- 分辨率： 1280(RGB)×1024 [SXGA]
- 亮度： 普通
- 屏幕尺寸： 17英寸
- 使用環境： 室內
- 顯示方式： 垂直滾動
- 顯示顏色： 全彩
- 像素直徑： 其他
· 品牌 友達
· 型號名稱M170ETN01.1
· 屏幕尺寸17.0"
· 屏幕類型液晶模組, a-Si TFT-LCD
· 像素?cái)?shù)量1280(RGB)×1024 [SXGA]
· 像素排列RGB垂直條狀
· 顯示區域337.92 × 270.336 mm (H×V)
· 外觀尺寸358.5 × 296.5 × 10.8 mm (H×V×D)
· 可視區域341.72 × 274.14 mm (H×V)
· 表面處理霧面，Hard coating (3H)
· 亮度(cd/m?)250 (Typ.)
· 對 比 度1000 : 1 (Typ.) [透射]
· 工作模式TN，常白顯示，透射式
· 可視角度85/85/80/80 (Typ.)(CR≥10)
· 響應時間3.8/1.2 (Typ.)(Tr/Td) ms
· 顏色深度16.7M , 72% [CIE1931]
· 背光類型9S4P WLED , 30K小時 , 無驅動
· 屏幕重量1.27Kgs (Typ.)
· 適用于
· 刷新頻率60Hz
· 觸摸功能無
· 信號系統
· LVDS (2 ch, 8-bit) , 端子 , 30 pins
· 供應電壓
· 5.0V (Typ.)
· 額定
· 存儲溫度: -20 ~ 60 °C 工作溫度: 0 ~ 50
·
模組M170ETN01.1 結構特征
| 面板尺寸 : | ||||
| 像素特征 : | 解析度 | 像素排列 | 點間距 (W×H) | 像素間距 (W×H) |
| 1280(RGB)×1024 (SXGA) | RGB垂直條狀 | 0.088×0.264 mm | 0.264×0.264 mm | |
| 結構尺寸 : | 顯示區域 (W×H) | 可視區域 (W×H) | 外觀尺寸 (W×H) | 外觀厚度 |
| 337.92×270.336 mm | 341.72×274.14 mm | 358.5×296.5 mm | 7.7/10.8 (Typ./Max.) mm | |
| 外觀特征 : | 物理形狀 | 寬高比 | 風景肖像 | Shape Style |
| 平面矩形 | 5:4 (W : H) | 風景模式 | - | |
| 安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它特征 : | 表面防護 | 重量 | 表面處理 | |
| - | 1.27Kgs (Typ.) | 霧面，Hard coating (3H) | ||
友達液晶模組M170ETN01.1 Optical Features
| 基本信息 : | 亮度 | 操作模式 | 對比度 |
| 250 cd/m? (Typ.) | TN，常白顯示，透射式 | 1000:1 (Typ.) (透射) | |
| 可視角度(L/R/U/D) | 視角 | 響應速度 | |
| 85/85/80/80 (Typ.)(CR≥10) | 6 o'clock | 3.8/1.2 (Typ.)(Tr/Td) (ms) | |
| 顯示顏色 : | 色域 | 顏色數量 | 白場色度 |
| 72% NTSC (CIE1931) | 16.7M (6-bit + Hi-FRC) | Wx:0.313; Wy:0.329 | |
| 亮度變動 : | 1.25/1.33 (Typ./Max.)(9 points) | ||
友達液晶模組M170ETN01.1電子特征
| 面板功率消耗 : | 8.4W (Typ.) |
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
· 返回
友達液晶模組M170ETN01.1 信號特征
| 信號電氣 : | 電流輸入 | 電壓輸入 | 功耗 | |||
| 0.6/0.72A (Typ./Max.) | 5.0V (Typ.) | 3.0/3.6W (Typ./Max.) | ||||
| 接口特征 : | 位置 | 類型 | 信號類型 | |||
| | 端子 | LVDS (2 ch, 8-bit) | ||||
| 信號接口 : | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 |
|
| 信盛精工 | 1 pcs | 1.0 mm | 30 pins | LVDS-30P2C8B-160A | |
友達液晶模組M170ETN01.1 背光特征
| 背光特征: | 類型 | 位置 | 形狀 | 數量 | 壽命(小時) | 是否可換 |
| WLED | 側入式光源(底部) | 4串 | 9S4P | 30K(Min.) | - | |
| WLED 電氣 : | 電流輸入 | 電壓輸入 | 功耗 | |||
| 50/55mA (Typ./Max.) | 27±1.8V | 5.4/5.8W (Typ./Max.) | ||||
| 接口特征 : | 位置 | 類型 | WLED 驅動 | |||
| | 端子 | 無 | ||||
| 接口詳情 | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 |
|
| 恩得利 | 1 pcs | 1.0 mm | 6 pins | BLE-6PINS-CCAACC | |
友達液晶模組M170ETN01.1 包裝特征
| 包裝箱 : | 數量 | 重量 | 尺寸 |
| 8 pcs / 箱 | 13.45 Kgs | 434×278×390 mm (L×W×H) |
