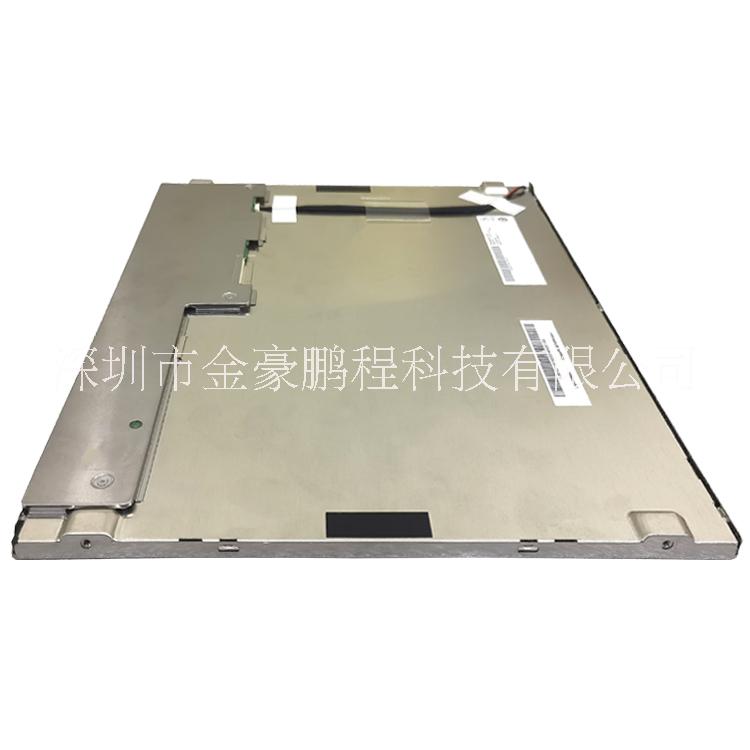

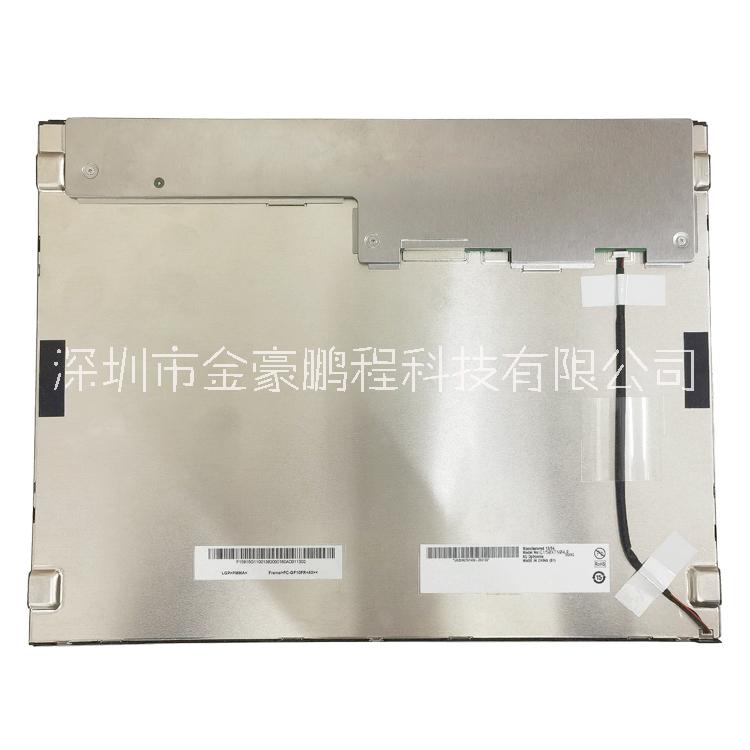

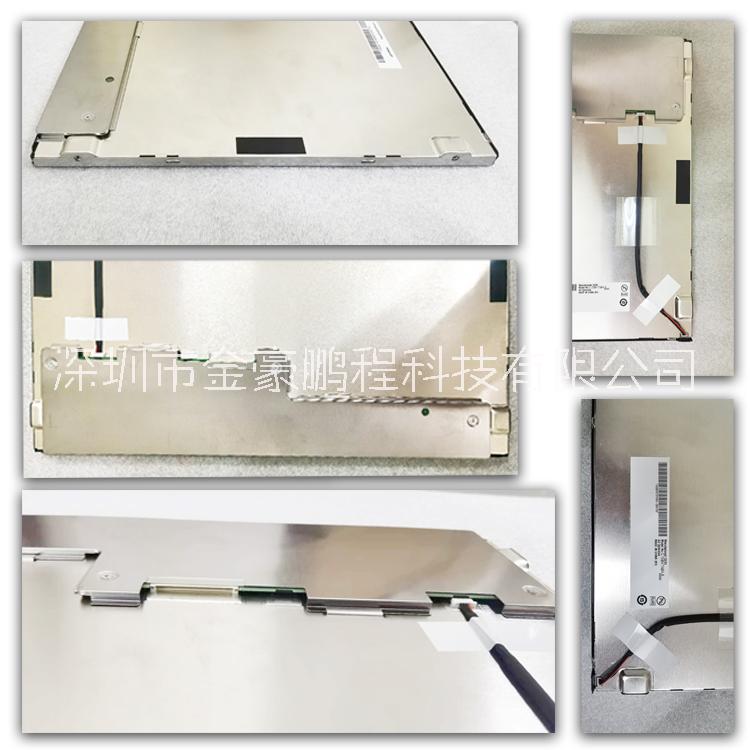

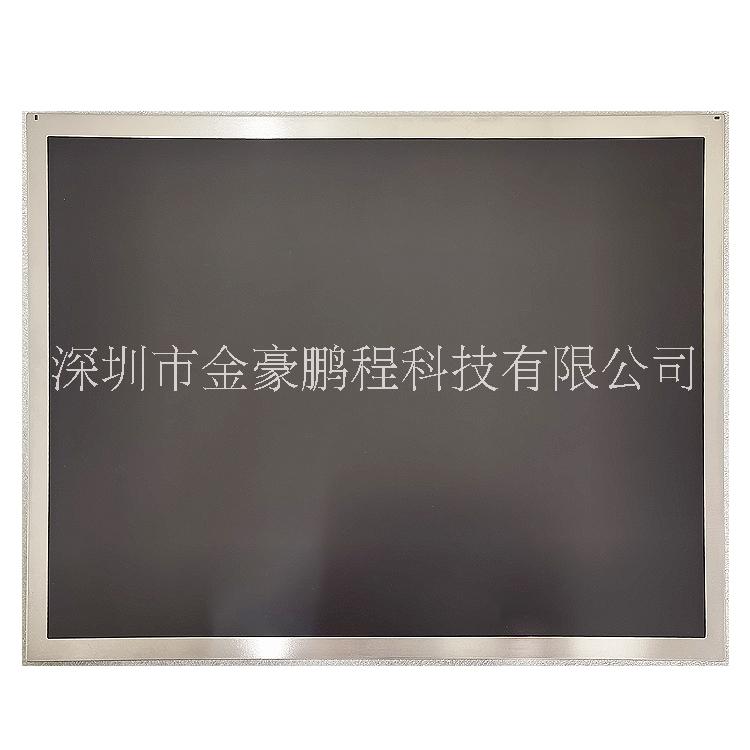

醫療ATM機用液晶顯示屏友達G150XTN04.0

基本信息 :

面板品牌

面板型號

G150XTN04.0

面板尺寸

15.0英寸

面板應用

·

面板類型

a-Si TFT-LCD , 液晶模組

型號別名

-

工作環境 :

工作溫度

0 ~ 70 °C

存儲溫度

-20 ~ 70 °C

RoHS狀態

耐振動性

-

典型特征 :

·

·

·

·

·

像素特征 :

像素?cái)?shù)量

1024(RGB)×768 , XGA

點間距

0.099×0.297 mm (H×V)

像素布局

RGB垂直條狀

像素間距

0.297×0.297 mm (H×V)

結構尺寸 :

顯示區域

304.128×228.096 mm (H×V)

可視區域

307.10×231.1 mm (H×V)

外觀尺寸

326×252 mm (H×V)

外觀厚度

10.7/11.0 (Typ./Max.) mm

外觀特征 :

外觀形狀

平面矩形

風景肖像

風景模式

寬高比

4:3 (H:V)

外觀形狀

-

安裝孔位 :

Side mounting holes (4-M3) on left, right bezel

其它特征 :

重量

860g

表面處理

霧面，Hard coating (3H)

基本信息 :

面板亮度

400 cd/m? (Typ.)

對比度

700:1 (Typ.) (透射)

可視角度

70/70/65/60 (Typ.)(CR≥10)

光學模式

TN，常白顯示，透射式

-

反應時間

8/4 (Typ.)(Tr/Td) (ms)

色彩性能 :

白色色度

Wx:0.310; Wy:0.330

顯示顏色

262K/16.2M (6-bit / 6-bit + FRC)

色域

72% NTSC (CIE1931)

亮度變動

1.43 (Max.)(9 points)

工作頻率 :

60Hz

翻轉掃描 :

No

功率消耗 :

7.4W (Typ.)

背光特征 :

燈管類型

WLED

是否可換

-

燈管壽命

30K(Min.) (Hours)

數量

-

燈管形狀

-

位置

側入式光源(底部)

接口特征 :

類型

端子

位置

-

燈管驅動

含LED驅動器

接口詳情 :

品牌

型號

腳間距

腳數

數量

接口定義

日壓端子

SM06B-SHLS-TF

1.0 mm

6 pins

1 pcs

驅動電氣 :

電壓輸入

12.0±1.2V

電流輸入

0.49A (Typ.)

功耗

5.3/5.88/6.47W (Min./Typ./Max.)

信號系統 :

LVDS (1 ch, 6/8-bit)

信號邏輯電壓

-

信號電氣 :

電壓輸入

3.3V (Typ.)

電流輸入

460/490mA (Typ./Max.)

功耗

1.52/1.76W (Typ./Max.)

接口特征 :

類型

端子

位置

-

端子詳情 :

品牌

型號

腳間距

腳數

數量

接口定義

廣瀨電機

DF14H-20P-1.25H

1.25 mm

20 pins

1 pcs

LVDS-20P1C8B-010F

包裝箱 :

數量

重量

尺寸 (L×W×H)

15 pcs / 箱

16.8 Kgs

425×371×344 mm
