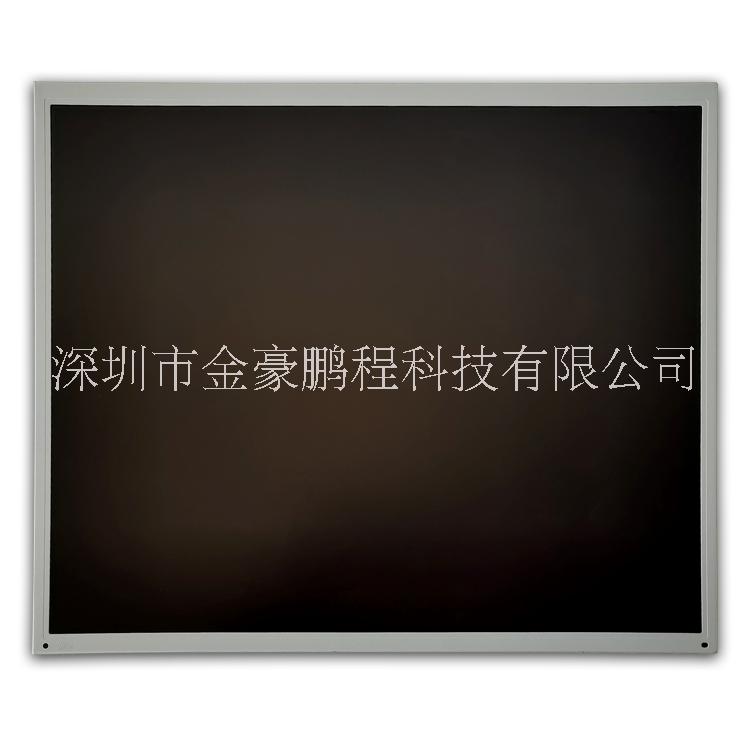

醫療ATM機用等液晶顯示屏友達G170EG01 V1
[友達/AUO
A規
全新原包液晶顯示屏]
深圳市友達廠家
[友達/AUO A規 全新原包液晶顯示屏]
郵箱：
手機：
- 品牌： LG
- 型號： G170EG01 V1
- 加工定制： 是
- 安裝方式： 其他
- 額定電流： 5V
- 分辨率： 1280(RGB)×1024
- 亮度： 普通
- 屏幕尺寸： 17英寸
- 使用環境： 室外
- 顯示方式： 垂直滾動
- 顯示顏色： 全彩
- 像素直徑： 其他
面板品牌
面板型號
面板尺寸
面板類型
a-Si TFT-LCD , 液晶模組
分辨率
1280(RGB)×1024 , SXGA
像素布局
RGB垂直條狀
顯示區域
337.92(寬)×270.336(高) mm
可視尺寸
341.6(寬)×274.0(高) mm
外觀尺寸
358.5(寬)×296.5(高) ×18(厚) mm
表面處理
霧面，Hard coating (3H)
面板亮度
350 cd/m? (Typ.)
對比度
800:1 (Typ.) (TM)
可視角度
80/80/60/80 (Typ.)(CR≥10)
顯示模式
TN，常白顯示，透射式
反應時間
20/10 (Typ.)(Tr/Td)
顯示顏色
16.7M , 72% (CIE1931)
光源類型
WLED , 50K小時 , 含LED驅動器
工作頻率
60Hz
觸摸屏
無
面板重量
1.35Kgs (Typ.)
面板應用
信號接口
LVDS (2 ch, 8-bit) , 30 pins , 端子
驅屏電壓
5.0V (Typ.)
工作環境
工作: -30 ~ 85 °C ; 存儲: -30 ~ 85 °C
達液晶模組G170EG01 V1 應用詳情
| 基本信息 : | 品牌 | | 型號 | G170EG01 V1 |
| 類型 | 液晶模組 a-Si TFT-LCD | 應用于 | · | |
| 屏幕尺寸 | 別名 | G170EG01 V.1 | ||
| 應用環境 : | 存儲溫度 | -30 ~~ 85 °C | 工作溫度 | -30 ~~ 85 °C |
| RoHS | | Vibration | - | |
| 典型特征 : | · · · · · · · · · | |||
· 返回
·
友達液晶模組G170EG01 V1 結構詳情
| 像素特征 : | 解析度 | 1280(RGB)×1024 (SXGA) | 點間距 | 0.088×0.264 (H×V) |
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.264×0.264 (H×V) | |
| 結構尺寸 : | 顯示區域 | 337.92(H) × 270.336(V) | 可視區域 | 341.6(H) × 274.0(V) |
| 外觀尺寸 | 358.5(H) × 296.5(V) | 厚度 | 18.0 (Max.) | |
| 外觀特征 : | 物理形狀 | 平面矩形 | 外觀形狀 | - |
| 寬高比 | 5:4 (H:V) | 風景肖像 | 風景模式 | |
| 安裝方式 : | Side mounting holes (4-M3) on left, right bezel | |||
| 其它參數 : | 重量 | 1.35Kgs (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
· 返回
友達液晶模組G170EG01 V1 光學詳情
| 基本信息 : | 面板亮度(cd/m?) | 350 (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
| 可視角度 | 80/80/60/80 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
|
|
| 反應時間 | 20/10 (Typ.)(Tr/Td) | |
| 色彩性能 : | 白色坐標 | X:0.313; Y:0.329 | 顯示顏色 | 16.7M (6-bit + Hi-FRC) |
| 色域 | 72% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
友達液晶模組G170EG01 V1 電子詳情
| 幀頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 面板功率消耗 : | 22W (Typ.) |
· 返回
友達液晶模組G170EG01 V1 接口詳情
| 信號電氣 : | 電壓供應 | 5.0V (Typ.) | 電流供應 | 1.05/1.16A (Typ./Max.) | ||
| 功耗 | 5.25/5.8W (Typ./Max.) | |||||
| 信號類型 : | LVDS (2 ch, 8-bit) | 邏輯電壓 | - | |||
| 接口特征 : | 位置 | | 類型 | 端子 | ||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳距 | 腳定義 |
|
| 航空電子 | 1 pcs | 30 pins | 1.0 mm | LVDS-30P2C8B-190A | |
友達液晶模組G170EG01 V1 背光詳情
| 背光特征 : | 類型 | WLED | Shape | - | 位置 | 側入式光源(頂部) |
| 數量 | - | 是否可換 | Replaceable | 燈管壽命 | 50K(Min.) (Hours) | |
| 接口特征 : | 位置 | | 類型 | 端子 | ||
| 接口詳情 : | 品牌 | 型號 | 數量 | 腳數 | 腳距 | 腳定義 |
|
| 恩得利 | 1 pcs | 6 pins | 1.25 mm |
| |
| 背光驅動 : | 含LED驅動器 | |||||
| 驅動電氣 : | 電壓供應 | 10.8/12.0/12.6V (Min./Typ./Max.) | 電流供應 | 1.18A (Typ.) | ||
| 功耗 | 14.16W (Typ.) | |||||
友達液晶模組G170EG01 V1 包裝詳情
| 包裝箱 : | 數量 | 重量 | 包裝箱尺寸 |
| 8 pcs / 箱 | 18 Kgs | 434×278×391 mm (L×W×H) |
