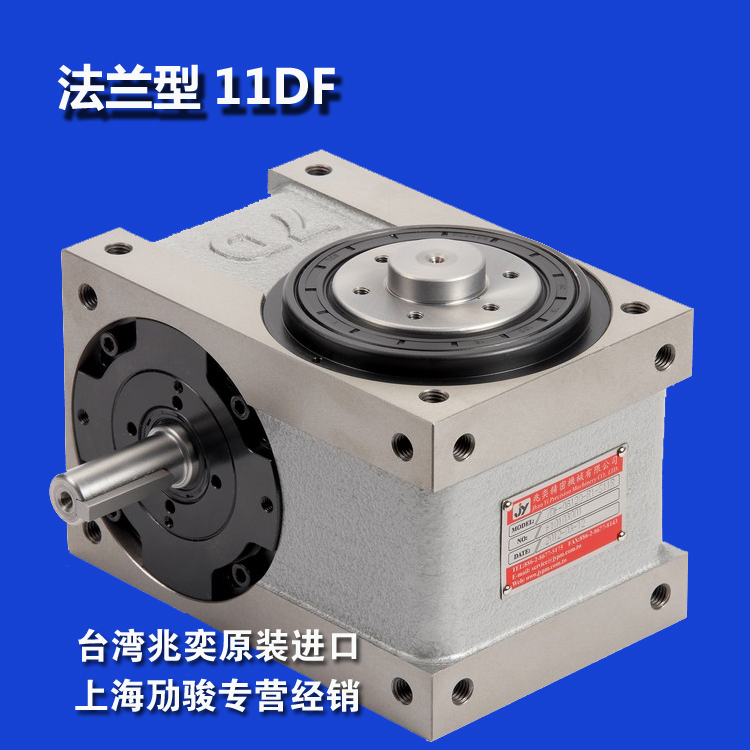

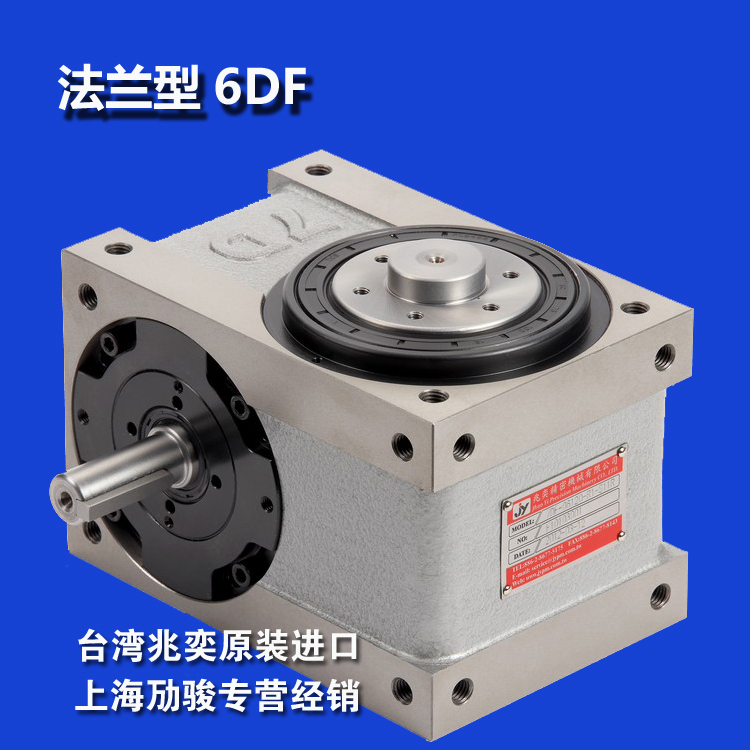

進口凸輪分割器臺灣兆奕DF系列

進口凸輪分割器臺灣兆奕DF系列

主要產品型號：

DS心軸型：45DS/60DS/70DS/80DS/110DS/140DS/180DS

DF法蘭型：45DF/60DF/70DF/80DF/110DF/140DF/180DF/250DF

DH中空法蘭型：45DH/60DH/70DH/80DH/110DH/140DH/180DH/

DT平臺桌面型：80DT/140DT/180DT/210DT/250DT

DA超薄平臺型：70DA/90DA/110DA/150DA/190DA/230DA

PC平行分度型：PC50/PC65/PC80/PC100/PC125/PC150/PC200/PC225/PC250/PC320

FN升降心軸型：60FN/100FN

MF升降法蘭型：70MF/80MF

=========================================

凸輪分割器 法蘭型 / F系列

．分割時其出力軸具有較小旋轉慣量故適合高轉速動作。

．出力軸為凸緣法蘭設計，*轉盤及加工盤可直接固定在法蘭。定面寬大，且經過研磨，可確保固定盤面的平行度。

．中空法蘭型(H系列)設計，可利用軸之中空孔便利空、油壓、電氣配管線，以美觀機臺和節省空間。亦可利用軸之中空孔安置自動化之周邊系統或進料設備。

規格表

凸輪箱規格(軸間距/mm)   45、60、70、80、110、140、180

DS(分割型)分割數    2、3、4、5、6、8、10、12、15、16、20、24、30、32、36、40、48

ES(搖擺型)搖擺角度 5、10、15、30、45、60、90

RS(低背隙減速機)    減速比  3、4、5、6、8、10、12

入力軸轉速 0?700

動作規格

DF(分割型)    　EF(搖擺型)    RF(低背隙減速機)

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

分割器的動作原理

　　分割器是一個輸入軸上裝有立體凸輪與輸出軕的分度輪垂直嚙合的傳動裝置。通過該分度器，可將連續的輸入運動轉化為間歇的輸出運動。

　　當輸入軸回轉時，分度輪上的滾子一方面沿凸輪脊?jié)L動，一方面使分度輪沿給定的曲線回轉。在凸輪的靜止區，滾子自轉，分度輪靜止。凸輪轉一周，完成一次分度。

凸輪分割器原理

　　凸輪分割器的工作原理是,通過輸入軸上的凸輪與輸出軸上帶有均勻分布滾針軸承的分度盤無間隙垂直嚙合，凸輪輪廓面的曲線段驅使分度盤上的滾針軸承帶動分度盤轉位，直線段使分度盤靜止，并定位自鎖。通常情況下，輸入軸旋轉一圈（360°），輸出軸便完成一動一停的一個分度過程，在一個分度過程中，輸出軸有一個轉位時間和停止時間之比叫動靜比，動靜比的大小與凸輪曲線段在整個凸輪圓周上所占的角度大小有關系（通常把這段曲線所占的角度叫動程角），動程角越大，比值越大，分割器運轉越平穩；凸輪圓周上直線段所占的角度叫靜止角，動程角與靜止角之和為360°。

　　所謂凸輪驅動角，是指入力凸輪驅使出力軸分度所需旋轉的角度。該角度越大，機構運轉越平穩。當入力軸走完驅動角，出力軸便開始靜止。出力軸靜止時入力軸所旋轉的角度稱為靜止角，該角度與驅動角的總和為360°。

　　分割器的工位數（即輸出軸每次轉運的角度除以360°所得的數工位數N，360°÷=N）。工位數N與輸出軸分度盤上裝載的滾針軸承的數量有關系，通常情況下，分度盤上的滾針軸承數量與工位數相同，當工位N≤4時出現如下情況：N =4時，分度盤上的滾針軸承的數量是2N（每次動程角撥動2個滾針軸承）；工位數N=2時，分度盤上的滾針軸承是3N，凸輪曲線每次撥動3個滾針軸承；當分度數N太大時，由于受分度盤直徑的大小影響無法安裝太多的滾針軸承，一般采用將凸輪曲線進行分段，同樣直線也是分段（但曲線形式也隨之可能會改變），這樣不會因?yàn)闈L針軸承數量太多，分布開來其直徑太小影響分割器的載荷量。

凸輪曲線常用的是：  1、變形梯形曲線（MT）：適于高速和輕負荷；

     2、變形正弦曲線（MS）：適于中/高速和中度負荷；

     3、變形等速曲線（MCV50）：適于低速和重負荷。

　　分割器輸出軸的分度精度（重復定位精度，即：由一個工位轉換到下一個工位所轉過的角度誤差）由分度盤上均勻分布的滾針軸承之間的位置度誤差決定，分度盤上滾針軸承之間的位置誤差越小，分割器的分度精度越高，反之就低，一般分度精度分為三級，普通級≤±50″ 精密級≤±30″ 高精級≤±15″。

　　分割器的轉動過程（即工位轉換過程及停止?fàn)顟B(tài)時）是否平穩,與分度盤的分度精度及凸輪曲線的加工精度及凸輪曲線表面粗糙度有關系，由于凸輪與分度盤之間的嚙合是無間隙嚙合，所以分度盤上的滾針軸承分度不均勻就會產生滾針軸承與凸輪曲線面之間有些可能產生間隙，有些可能產生壓力過緊。在分割器工作過程中在慣性矩的作用下就會產生晃動。當凸輪曲線表面粗糙度太大時，滾針軸承在凸輪曲線表面上滾動時就會產生振動，同樣轉導到輸出軸上及與之相配的工位盤上，會影響設備在生產過程中工件的成品率。

凸輪分割器驅動電機類型選擇

客戶常常會遇到這樣的問題，不知道該用多大功率的電機，什么類型的電機來驅動凸輪分割器，本文為您詳細介紹如下。

1、如果電機連續運轉能滿足回轉盤的分度時間與間歇時間，則電機就不用停止，用普通電機就可以。

2、如果凸輪分割器間歇時間不夠，則需要停止電機來延長間歇時間，若每分鐘剎車次數小于20次，可以選擇剎車電機，若每分鐘剎車次數大于20次，選擇制動離合器，因?yàn)殡姍C(jī)頻繁啟動，電流過大造成電機過度發熱，容易燒毀電機?？蛻魰?huì)問，用不帶剎車的普通電機能停下來嗎，是否能停下來，一要看運轉速度是否過快，二要看靜止角度是否足夠大。如果是變頻器驅動的，則可以設置變頻器的減速時間到最小，還可以在變頻器上加一個電阻來吸收感應電流以達到快速制動的目的；

3、確定電機功率。需要先算出凸輪分割器的輸出轉動扭矩，再換算成分割器輸入軸的轉動扭矩，然后在換算成馬達需要多大功率。

4、確定減速機減速比。減速機減速比由凸輪分割器的分度時間來決定的。比如說分度時間為1秒，驅動角為270度，那么間歇時間為1/3秒，完成一次分割需要4/3秒，根據輸入軸轉動1圈=輸出完成1次分割，即輸入軸轉動1圈需要4/3秒，則輸入軸轉速為45轉/分，則減速機減速比為1400/45，約為30；

5、確定減速機類型。需要根據安裝空間和客戶的喜好，可以選擇蝸輪或齒輪減速機。蝸輪可以選擇與凸輪分割器直連的方式，齒輪選擇用同步帶或鏈條驅動。

通過以上介紹，希望對您選好凸輪分割器的驅動電機減速機型號有所幫助。
