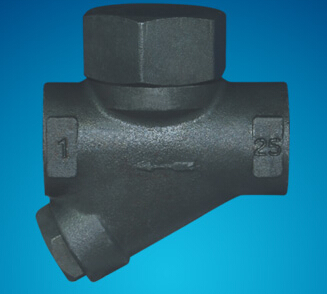

CS19W熱動力式疏水閥，CS49H熱動力式疏水閥，TD42熱動力式疏水閥

CS19W熱動力式疏水閥

這類疏水閥根據相變原理，靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、背為50%，有噪音，閥片工作頻繁，使用壽命短。
熱動力型疏水閥有熱動力式（圓盤式）、脈沖式、孔板式。
熱動力式疏水閥內有一個活動閥片，既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。漏汽率3%，過冷度為8℃-15℃。
當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨后排放，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。盤式蒸閥：
圓盤式蒸汽保溫型疏水閥疏水閥的工作原理和熱動力式疏水閥相同，它在熱動力式疏水閥的汽室外面增加一層外殼。外殼內室和蒸汽管道相通，利用管道自身蒸汽對疏水閥的主汽室進行保溫。使主汽室的溫度不易降溫，保持汽壓，疏水閥緊緊關閉。當管線產生凝結水，疏水閥外殼降溫，疏水閥開始排水；在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高。閥體為合金鋼，閥心為硬質合金，該閥允許溫度為550℃，經久耐用，使用壽命長，是高壓、高溫過熱蒸汽疏水閥。脈沖式疏水閥：
脈沖式疏水閥有和兩個孔板根據蒸汽壓降變化調節閥門開關，即使閥門完全關閉入口和出口也是通過、第二個小孔相通，始終處于不完全關閉狀態，蒸汽不斷逸出，漏汽量大。該疏水閥動作頻率很高，磨損厲害、壽命較短。體積小、耐水擊，能排出空氣和飽和溫度水，接近連續排水，背壓25%，因此使用者很少。

CS49H熱動力式疏水閥

CS49H熱動力式蒸汽疏水閥
CS49H熱動力式蒸汽疏水閥是利用熱動力學特性， 當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。備有過濾器和排污。該閥動作靈敏可靠，排水量大。

主要零件材料

主要外型及連接尺寸

TD42熱動力式疏水閥

 TD42-304熱動力蒸汽疏水閥疏水閥運用的三維造型及FEA、CAD、CAM、CAE技術來進行對疏水閥優化設計。

疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡出；同時限度地自動防止蒸汽的泄露。疏水閥的品種很多，各有不同的性能。選用疏水閥時，首先應選其特性能滿足蒸汽加熱設備的運行，然后才考慮其他客觀條件，這樣選擇你所需要的疏水閥才是正確和有效的。

疏水閥在蒸汽加熱系統中起到阻汽排水作用，選擇合適的疏水閥，可使蒸汽加熱設備達到工作效率。要想達到最理想的效果，就要對各種類型疏水閥的工作性能、特點進行的了解。

疏水閥要能“識別”蒸汽和凝結水，才能起到阻汽排水作用?！白R別” 蒸汽和凝結水基于三個原理：

溫度差和相變。于是就根據三個原理制造出三種類型的疏水閥：分類為機械型、熱靜力型、熱動力型。

濟圣完全按照國際ISO、美國API、ANSI、英國BS、德國DIN、法國NF、日本JIS、JPI、中國GB、JB等標準制造疏水閥。

公稱壓力：PN1.6-4.0Mpa

工作溫度：0-350℃

公稱通經：DN15-150mm

連接方式：焊接，對夾，法蘭等

材質：304，316，鑄鐵，鍛鋼，不銹鋼等。

CS19W熱動力式圓盤式疏水閥

CS19H熱動力圓盤式蒸汽疏水閥工作原理：
      熱動力圓盤式蒸汽疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。

CS19H熱動力圓盤式蒸汽疏水閥結構特點：
1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾器和排污。
3、該閥動作靈敏可靠，排水量大。
