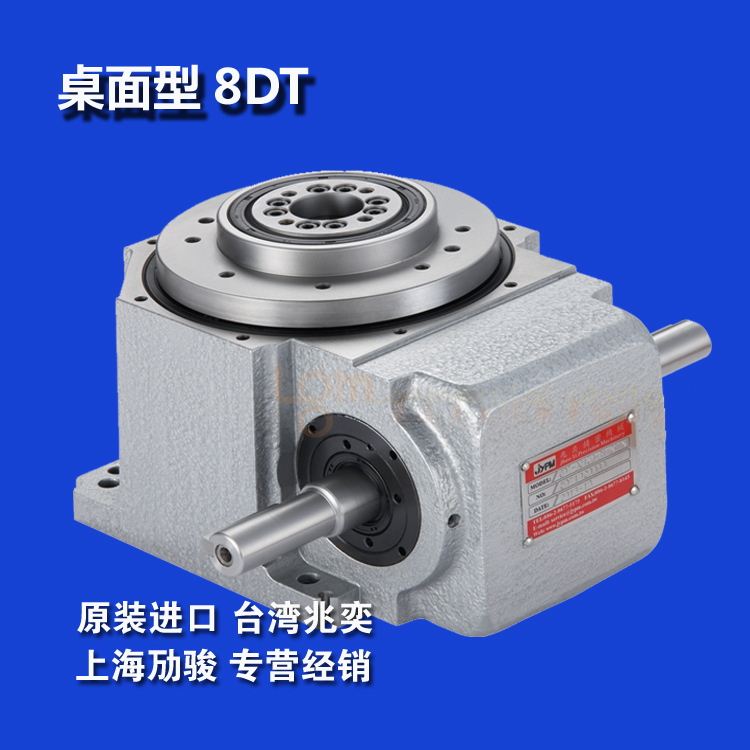

桌面DT型分割器臺灣*兆奕

桌面DT型分割器臺灣兆奕

凸輪分割器 平臺桌面型 / T系列

．具有固定中空軸特性、最適合自動化組立運用?！　　　　　　　　　　　　　　?

．可承載較大直徑的盤面、適用較大負荷之回轉式圓盤驅動場合?！　　　　　?

．只適合水平安裝、無法垂直及倒立安裝。

規格表

凸輪箱規格(軸間距/mm)   80、110、140、180、210、250

DT(分割型) 分割數   4、5、6、8、10、12、15、16、20、24、30、32、40、48、60、64、72、96

RT(低背隙減速機)減速比  4、5、6、8、10、12、16、20、24

入力軸轉速 0?200

動作規格                 　　

    DT(分割型)  RT(低背隙減速機)

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

上海勱駿工業科技有限公司專營臺灣兆奕精密凸輪分割器，所有產品均從臺灣直接發貨，原廠包裝，非內地組裝、拼裝。主要應用于制藥機械、壓力機自動送料機構、食品包裝機械、玻璃機械、陶瓷機械、灌裝機械、印刷機械、電子機械、加工中心自動換刀裝置等需要把連續運轉轉化為步進動作的各種自動化機械上.與多家零售商和代理商建立了長期穩定的合作關系。上海勱駿工業科技有限公司經銷的間歇分割器品種齊全、價格合理，重信用、守合同、注重產品質量，以多品種經營特色和薄利多銷的原則，贏得了廣大客戶的信任。所有產品均從臺灣直接發貨，原廠包裝，同樣的價格比質量，同樣的質量比價格，同樣的質量?jī)r(jià)格比服務，上海勱駿工業科技期待您的光臨。

===============================================

主要產品型號：

DS心軸型：45DS/60DS/70DS/80DS/110DS/140DS/180DS

DF法蘭型：45DF/60DF/70DF/80DF/110DF/140DF/180DF/250DF

DH中空法蘭型：45DH/60DH/70DH/80DH/110DH/140DH/180DH/

DT平臺桌面型：80DT/140DT/180DT/210DT/250DT

DA超薄平臺型：70DA/90DA/110DA/150DA/190DA/230DA

PC平行分度型：PC50/PC65/PC80/PC100/PC125/PC150/PC200/PC225/PC250/PC320

FN升降心軸型：60FN/100FN

MF升降法蘭型：70MF/80MF

=========================================

凸輪分割器的驅動角選擇

很多工程師朋友們，在凸輪分割器選型時，常常會遇到驅動角怎么選擇的問題，本文借此機會詳細介紹如下。

1、凸輪分割器驅動角，又名動程角，是指輸入軸驅動輸出軸旋轉1個工位，輸入軸所旋轉的角度。靜止角，是指輸入軸轉動而輸出軸靜止，輸入軸所旋轉的角度。常用的驅動角有90度、120度、150度、180度、210度、240度、270度、300度、330度、360度等。

2、驅動角+靜止角=360度，因?yàn)檩斎胼S旋轉1圈，輸出軸完成1次分割（1次分割=1次轉位+1次停止）。如上所描述，驅動角與靜止角之比就是動靜之比。即決定了輸出端面的轉動與靜止的時間比例。因此，我們是可以根據轉動時間與靜止時間來選擇驅動角的。

3、同時需要考慮到凸輪曲線的運動特性，驅動角越大，凸輪曲線越平緩，其運轉越平穩。因此應盡量選擇驅動角度較大的凸輪分割器。

4、舉例說明1：如轉動時間是0.5秒，靜止時間是0.5秒，應該選多大的驅動角呢，首先我們先來看動靜比，即為0.5秒：0.5秒=1:1，也就是驅動角與靜止角比例為1:1，因此我們推薦驅動角為180度；

5、舉例說明2：如轉動時間為0.5秒，靜止時間為1.5秒，又該怎么選呢，動靜比為1:3，即驅動角與靜止角之比為1:3，驅動角為90度，這個驅動角是否合適呢？從運動特性來看，其驅動角為90度下運轉平穩性不好，不建議選用，選用驅動角為270度，靜止時間需通過輸入軸來延長所需要的靜止時間。因此，選擇驅動角是要綜合考慮動靜比、驅動角曲線的運轉特性等因素。

通過以上介紹，不知你是否可以選好凸輪分割器的驅動角呢。

凸輪分割器為什么不用伺服電機代替

凸輪分度器，在工程上又稱凸輪分割器，間歇分割器。它是一種高精度的回轉裝置，有較高的回轉重復定位精度，本身結構包含凸輪、齒輪傳動等結構，可以與伺服電機配合使用。之所以不能用伺服電機代替在于用伺服電機只能輸出有限的轉矩，但如果需要較大的輸出轉矩時，凸輪分割器則相當于特殊的減速機，可以實現較好的轉矩和重復定位精度輸出。

凸輪分割器類似產品特征

馬達,即 motor 音譯過來的,一般說馬達都是指電機。細說的話有電動馬達和液壓馬達之分,電動馬達就是指電動機，即電機，電能轉化為旋轉機械能輸出。液壓馬達是通入液壓油，旋轉輸出。即液壓油的內能轉化為旋轉機械能輸出。

直驅馬達: 響應速度快,準確性高、精度高 價位高，大慣量時不易調機、只適合臥式安裝（DD馬達）

盤面式減速機:價位適中，可搭配一般伺服馬達 精度較差（約200~300arc/se）,無中空孔無自鎖力（行星式）,盤面式減速機轉矩大，可配一般伺服馬達,價位中上，無中空孔無自鎖力（滾針式）

凸輪分割器:承載力矩大，可搭配任何款式馬達,無法改變分割角度，只適合臥式安裝，重量較重,產品穩定性高，具有自鎖力.

MD中空平臺:價位適中，可搭配一般伺服馬達，精度高,大慣量不適用，無自鎖力,小于5arc/sec,有中空孔，可任意吊裝，垂直案裝

RD旋轉平臺:IP65等級，可搭配任意伺服馬達，具自鎖力,減速比單一款式（30：1，60：1）滾子結構日本制造，承載轉矩大，精度高小于30arc/sec
