智能投幣器、出口投幣器、多幣值、學習型投幣器（可識別1-8種幣)

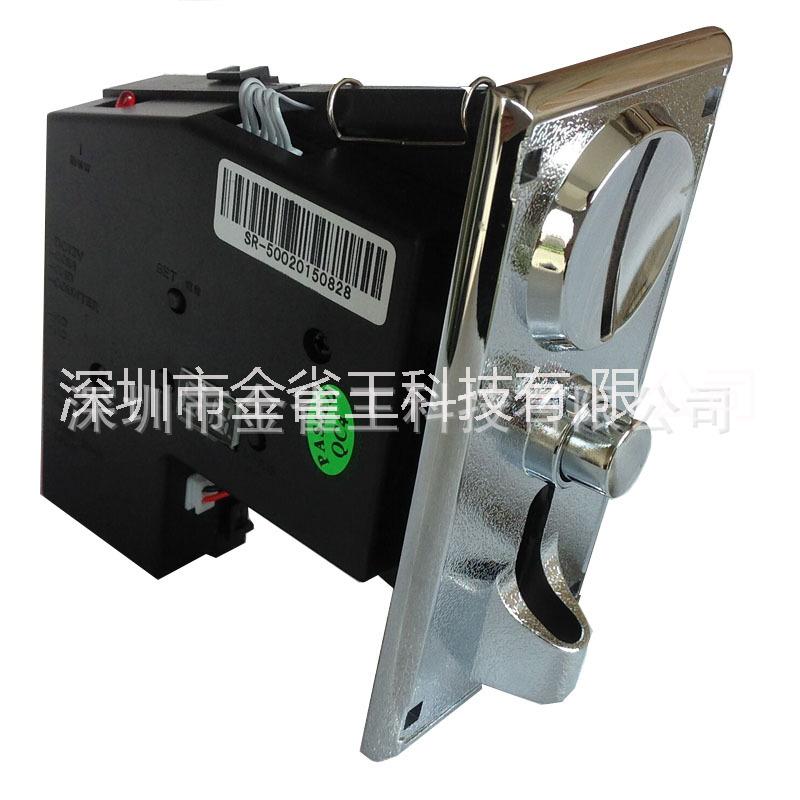

SR-500 智能投幣器

   SR-500智能投幣器是款電腦存儲式、數位顯示的多幣種智能投幣器并有幣種的面值適配功能。多幣種可以同時接收多種不同的并根據幣種的材質、質量和尺寸大小識別。這款投幣器廣用于自動販賣機、售水機、國外投幣器、、按摩椅、和無人管理系統。建議不同版本同一值的可采用多通道設定，更加強識別準確性及防幣能力。

產品規格

直徑：15mm~29mm                 大氣壓力：86Kpa—106Kpa

厚度：1.2mm~3.0mm               工作濕度：≤95%

工作電壓：DC +12V±10%                識別速度：≤0.6秒

工作電流：65mA±5%                       識別能力：99.5%

COIN訊號輸出：N0.NC（集電極開路）形式

產品功能

A、適用于各國和各種代幣。智能CPU程序控制，計分準確，識幣度高。

 設定程序

 1、同時按住增加和減少鍵三秒鐘后放開，數位顯示幕會出現「A」。

 2、按設定鍵一次，數位顯示幕會出現「E」。使用「增加」或「減少」鍵進行設定幣種的數量。設定完成后，按「設定」鍵。

 3、按下設定鍵后，數位顯示幕會出現「H」。使用「增加」或「減少」鍵進行設定取樣的數量，每幣種取樣數量最多30次。設定完成后，按「設定」鍵。

 4、按下設定鍵后，數位顯示幕會出現「P」。 使用「增加」或「減少」鍵進行設定脈沖，幣種輸出脈沖數最多為50次。設定完成后，按「設定」鍵。

 5、按下設定鍵后，數位顯示幕會出現「F」。使用「增加」或「減少」鍵進行設定幣種度(最松為：30，一般以5~10為基準。設定完成后，按「設定」鍵。

 6、到目前為止，種幣已設定完成。以上步驟依照所選的投幣幣值重覆操作直到全部的投幣幣值設定完成。完成設定后，數位顯示幕會再次出現「A」。

 7、按設定鍵，數位顯示幕會出現「E」。關電再開電即可存入所有設定。

取樣程序

1、按下設定鍵，數位顯示幕會出現「A」。

2、再按一次設定鍵，數位顯示幕出現「A1」后，即可開始進行種幣的取樣。取樣時，數位顯示幕會顯示投幣數量。完成后，數位顯示幕會再次出現「A1」。

3、再按設定鍵，數位顯示幕會出現「A2」，表示進行第二種幣的取樣。重覆以上的步驟直到所選的幣值都取樣完成。

4、完成全部取樣后，按設定鍵。數位顯示幕會出現「A」。關電再開電即可開始投幣。

數值調整(AP模式)

 1、使用此模式可控制輸出脈沖比例

 2、同時按「設定」及「增加」鍵約三秒，進入AP模式。

 3、請使用「增加」及「減少」鍵選擇AP模式的數值。內部訊號(參變數的P值)達到所設定的數值時，投幣器將產生一個外部輸出脈沖。

 4、AP預設值為1。

 接線說明

常見故障處理

 1、不過幣：

 2、連接線是否連接，是否接觸不良，是否正確。

 3、是否設定好樣幣。

 4、過幣道中是否有異物。

 5、電壓是否為12V

投幣不計分：

 1、開關（NO.NC）檔位是否正確。

 2、信號線是否連接，是否正確。

 3、COIN信號以集電極開路形式輸出，與之連接目標板上是否接上拉電阻。

 4、出幣口過幣是否通暢。

 5、三段脈沖輸出是否適合目標板。

 投幣不順暢：

 1、是否設定好采樣值。

 2、調整/放松數值。

 3、出幣口是否通暢。

 4、電磁閥是否卡住。

 名稱及功能
