夾子自動焊機

一、產品圖及要求

二、 產品尺寸適用范圍:

1.產品材料：不銹鋼

2.適用板厚1.0mm+3.0mm凸點焊接

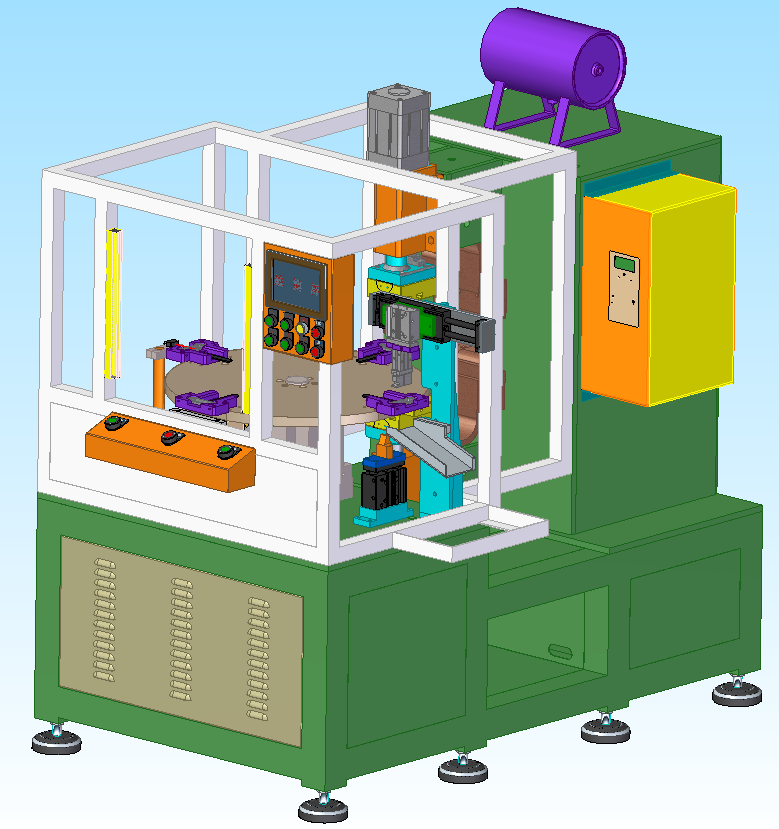

3.焊接位置：間歇分割器轉盤式(四工位）。

三、產品焊接要求

1.焊接牢固無虛焊，美觀，抗拉強度（35KG）。

2.焊接平整，上下左右無錯位現象。滿足1.0mm+2.0mm不銹鋼產品保護表面無傷痕的要求。

3.焊接后的產品一致性，按圖紙要求。

四、設備組成：

1.根據產品要求與美觀度，推薦選用大功率中頻逆變焊接電源。

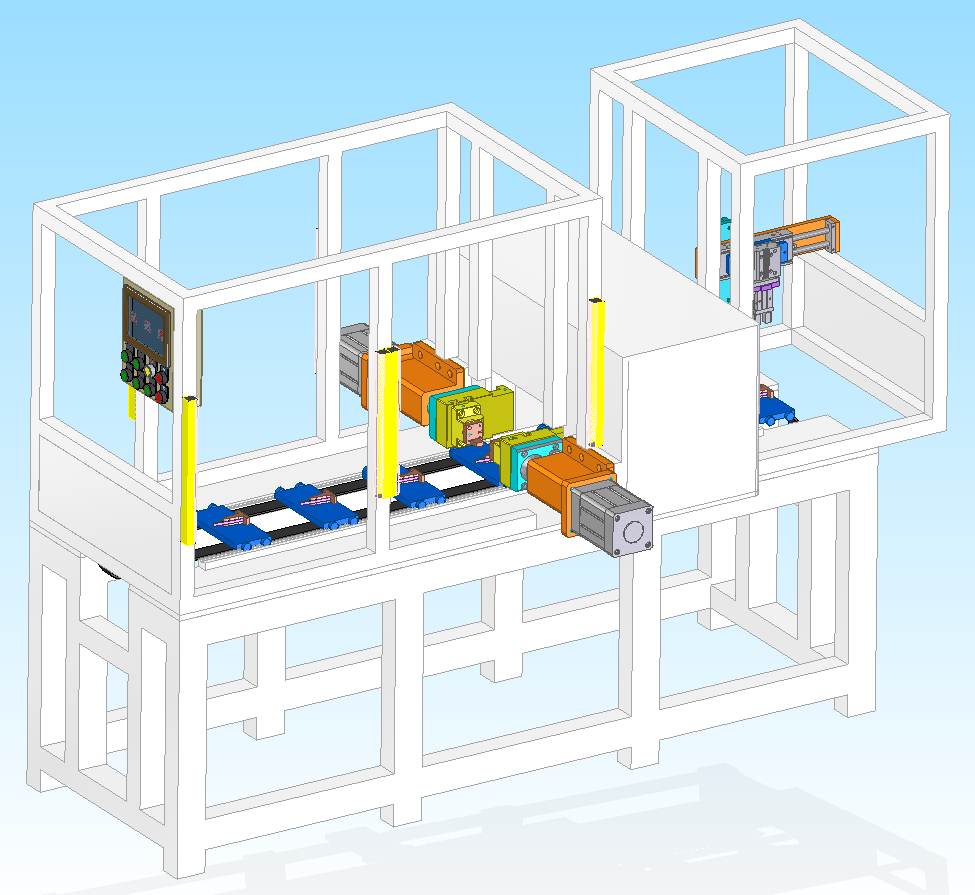

2.根據焊接工藝要求，該設備采用多組工裝板定位裝夾（16工位），輸送鏈板形式移動，人工上料，兩組焊接氣缸先后到位進行焊接。

3.定位工裝采用定位銷定位組裝而成，可保證每組工裝的一致性，焊接位通過二次定位，達到其穩定性。

4.配置人機界面操作控制箱，方便手動調整設備動作及焊接參數。

5.該設備通過伺服電機傳動輸送鏈形式，定位自動焊接。

6.選用DIT150KVA中頻逆變焊接電源。

7.主要配置示意如下圖所示：

8.焊接電源控制部分.

  采用整流二極管，西門康整流橋，富士IJBT，新日鐵變壓器鐵芯及EPCOS電容組成。

9.氣路動作系統.

  采用SMC氣缸、檢測開關及動作電磁閥，限流閥，油霧過濾組合，保證焊接動作同步，以達焊接效果。

10.機架

  采用加厚鋼板及合理結構焊接，進行焊接后時效硬力處理而成，以保證機架足夠強度與硬力變形，保證焊接位置精度要求，達到更好的焊接效果。

五、操作工順

六、主要配置

七. 生產效率

  每件產品焊接為：動作及焊接時間3.0秒（不含人工裝夾）。

八. 工作環境及動力需求

  本系統應在下列條件下工作

　1、海拔高度不超過2000m.

　2、冷卻介質 無

　3﹑周圍空氣溫度不大于40℃，于零于10 ℃。

　4、空氣相對濕度.最濕月的平均相對濕度低于85%。

　5、壓縮空氣

  　 5.1. 供氣壓力： 0.5～0.6MPa(在設備進氣口處)

  　 5.2. 供氣量： 約15m3/h

  　5.3. 空氣壓縮機 (客戶自備)

  　5.4 氣源質量應符合工業用壓縮空氣標準并應配備干燥機。

 　6、電網供電參數

  380V±10% 三相 50Hz ± 2%

　 7、使用場合應無嚴重影響產品使用的氣體﹑塵垢﹑霉菌及其他性﹑腐蝕性介質。

　8 、機器功率約200KVA

九. 包裝運輸

1.包裝前各部位打好防銹油；

2.先用珍珠棉整體包好;

3.再用包裝膜全部纏繞;

4.根據尺寸訂制木箱包裝好;

5. 確保包裝方式防塵防潮防震防碰撞;

6.專業貨運公司運至貴公司中國工廠;

十.技術支持及售后服務：

1.設備到達貴司現場，同時我司派專業工程師負責調試指導和培訓技術工人;

2. 本廠的產品經過嚴格的出廠檢驗，如出現故障，請與就近的本廠辦事處聯系，并提供故障詳細情況;

3.保修期：自設備出廠日起壹年內，實行全免服務（人為因素除外）。超過保修期視情況收取材料成本費;

4.維修：接到用戶電話或傳真省內24小時內，省外48小時內,本公司派專業技術人員現場解決問題.
