建造標準 編輯

1.標準跑道全長為400米，應由兩個平行的直道和兩個半徑相等的彎道組成。除

浙南塑膠跑道

草地跑道外，跑道內側應用適宜材料制成的突沿加以分界。突沿高約5厘米，寬至少5厘米。[3]

2.應在跑道內突沿外沿以外30厘米處測量跑道長度。如無突沿應在標志線外沿以外20厘米處進行測量。注：《國際田聯的田徑場地設施手冊》含有全部有關跑道結構、設計、標記的技術信息。本規則給出了應該遵循的基本原則。

3.400米及400米以下各項徑賽，每名運動員應占有一條分道，分道寬最小為1.22米，為1.25米，分道線寬5厘米，所有分道寬應相同。應按上述第2款的規定測量分道的長度，其他分道的長度應在內側分道線外沿以外20厘米處進行測量。

注：分道寬應包括右側分道線

塑膠跑道施工在瀝青或水泥基礎上，基礎做法與道路施工大致相同?；A(chǔ)表面平整度要求較高，以保證塑膠面層厚度一致，彈性均勻，對基礎的質量要求如下：

坡度：橫向<1%(彎道8‰、直道5‰、半圓區5‰)，縱向<1‰，跳高區<0.4%，表面應平坦光滑、排水暢通。

平整度：平整度合格率在95%以上，3米直尺誤差3mm。

定位： 為準確施工及畫線需要，應用牢固鮮明標志物標出跑道場地的四個半圓切線點和兩個圓心。

排水：排水系統在大雨后二小時必需排出積水。在冰凍地區，瀝青層與碎石層之間加一層土工布緩沖層。沿排水溝槽的基礎應做特殊防水處理。

強度和穩定性：基礎應具有一定的強度和穩定性，表面均勻堅實、無裂縫，無爛邊，接縫平直光滑。墊層壓實，密實度大于95%，在中型碾壓機壓過后，無顯著輪跡、浮土松散、波浪等現象。

跑道特點 編輯

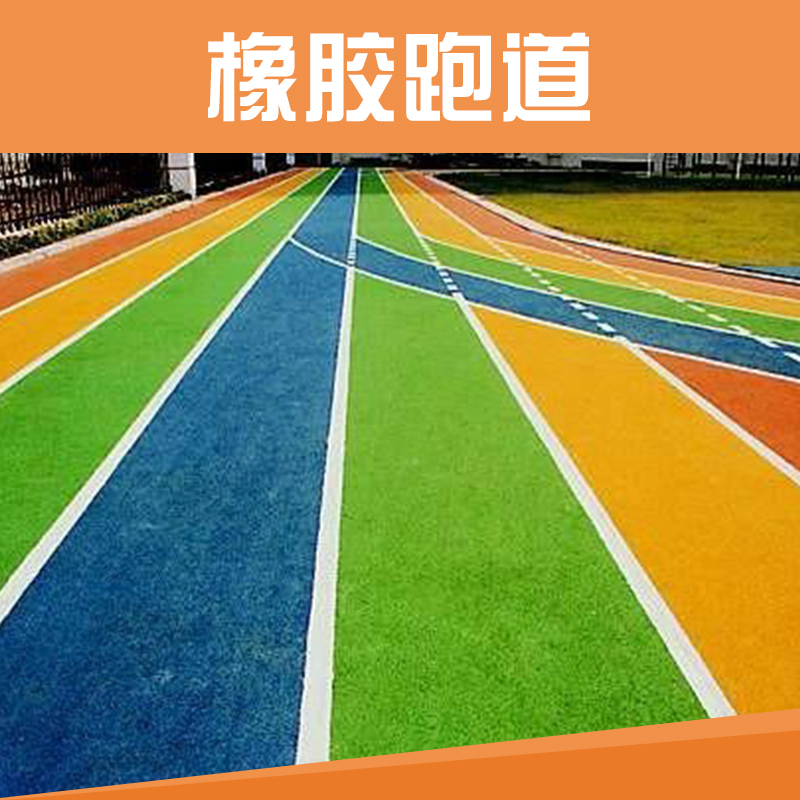

色彩：聚氨酯顆粒，表面顏色柔和，顆粒狀表層，防止耀眼刺眼陽光的反射，美觀耐久，并可采用多色彩搭配。

經濟：維護便利，節省治理用度。

安全性：可防止跌倒所發生的運動傷害。

粘接性：特殊施工處理，粘接力強，可按捺水分上升，無氣泡，剝離等現象。

平坦性：施工使用自流平材料，表面平坦，能符合特別平坦的比賽場地要求。

耐沖擊力：具有強韌的彈性層及緩沖層，可吸收強勁的沖擊，表面不會受損。

抗釘力：在受力使用最頻繁的百米起跑點，也不會受到釘鞋或起跑架破壞。

耐磨縮性：不會由于田徑器材的重壓而無法恢復彈性。

耐磨性：耐磨耗性小于2.5%，滿足各級學校長時間，高使用頻率的需求。

沖擊力吸收：適度吸收腳步?jīng)_擊力，減少運動傷害，長期訓練及比賽均相宜。

價格估算 編輯

1、混合性塑膠跑道的價格一般在160/平方米

2、水泥基礎造價120元左右（瀝青基礎要貴一些大約200左右），水泥混凝土基礎C20厚度15厘米，基礎依次為原土夯實-三七灰土20厘米-碎石穩定層15厘米-C20砼；瀝青混凝土基礎7-10厘米AC-8，AC-10瀝青骨料，基礎依次為原土夯實-三七灰土20厘米-無機料穩定層15厘米-瀝青混凝土。

維護管理 編輯

1、塑膠跑道鋪設完工后，須要頤養7－10天后能夠使用。

2、塑膠跑道在具有肯定排水設備的條件下，適應全天候運用。塑膠跑道作為運動練習、競賽和學生靜止及健身錘煉之用，不適作其它用處；

3、防止有害物資的凈化，常常維持干凈，防止猛烈的機械沖擊與磨擦，跑道上不準車輛行駛，堆壓重物和犀利之物等（規范跑鞋除外）。運動必須穿專門的靜止鞋，釘子長度個別不超越7毫米，跳鞋個別不超越11毫米。若靜止鞋帶有較長的釘子時，則不許可在塑膠跑道上運用；

4、防止臨時荷重；

5、防止煙火并隔離熱源，防止接觸有機、化學藥品、煙蒂及其它火種、凈化物等。

6、應經常用水噴淋清洗，清洗后膠面大批余水可用干布除去。沾上油污可用10%或洗滌劑、洗衣粉擦洗干凈。

主要成分 編輯

塑膠跑道的主要成分是丙烯酸和高質量樹脂，其材料類似于盛放食品的方便袋，符合環保型面層材料要求。塑膠跑道的原材料得到了國家塑膠行業協會的認證，對環境、人體無毒無害。且具有防紫外光、防磨損、防爆裂、抗老化、壽命長、容易保養、維修費用低等特點。

適用范圍 編輯

用于幼兒園各級各類學校及專業體育場、田徑場跑道、半圓區、輔

助區，全民健身路徑，室內體育館訓練跑道，游樂場道路鋪面，室內外跑道、網球、籃球、排球、羽毛球、手球等場地，公園、居民小區等活動場地。

主要分類 編輯

一般來講，通常說的跑道是指各級各類學校及專業體育場內

塑膠跑道

的田徑場跑道，有標準跑道和非標準之分，標準跑道是指周長為400米，半徑為36.5米（另外還有36米和37.898米兩種），非標準跑道是指根據操場用地面積形狀和大小，適當?shù)卣{(diào)整操場的半徑和周長，常見的有周長為200米、300米等。

而塑膠跑道根據其施工的結構、用料可分為：

預制型塑膠跑道 全塑型塑膠跑道 混合型塑膠跑道 復合型塑膠跑道透氣型塑膠跑道EPDM塑膠跑道

預制型塑膠跑道和全塑型塑膠跑道因其無可比擬的性能是專業的田徑運動場的常用類型，但其價格之高，是一般的大中小學所不能承受的；

混合型塑膠跑道和復合型塑膠跑道性能介于全塑型與透氣型之間，價格要略低于全塑型等塑膠跑道，但也比透氣型高了不少，對基礎要求較高；

透氣型塑膠跑道的性能完全可以達到GB/14833-93各項指標，而且透氣

透水，施工期短，維護翻新也較容易，性價比，也是大中小學的；

EPDM塑膠跑道則主要用于小學或是幼兒園等非標準的跑道。

全塑型塑膠跑道

產品特點：

主要材料是雙組份聚氨酯，基礎層為天然橡膠及人工橡膠，混合礦物質填充劑、穩定劑及色料在280-300℃的高溫加硫硬化一體成型。結合運動科學和材質科學，能充分滿足和體現運動員參與者對跑道的專業要求。

預制型

預制型跑道鋪裝工藝說明：

具有安全、環保、優異的耐候性，經濟

耐用，多色彩效果。安裝便捷，只需使用我們配套提供的粘接劑，在少量人力和機械條件下，即可將跑道卷材鋪貼在密實的基礎上，安裝完全跑道在24小時后即可投入正常的使用。而且具有免維護的特點。

混合型

混合型跑道鋪裝工藝說明：

塑膠跑道鋪裝施工工藝是采用三步施工法進行鋪裝的。首先在膠液中加入適量的橡膠粒，攤鋪底膠厚度為8毫米，待其固化后，在上面再鋪裝厚度為2毫米的膠液，用人工均勻地撒上紅顆粒，回收多余膠粒，最后在上面噴一層膠液。

工藝簡圖：

清掃場地 → 底膠配料 → 混合攪拌 → 攤鋪 → 消泡 → 固化 → 面膠配料 → 混合攪拌 → 攤鋪→ 消泡 →撒顆粒→回收膠粒→ 滾膠→ 測量畫線 → 檢測點線 → 竣工

2、鋪設工藝說明：

⑴首先檢查基礎層的平整度，對凹凸部位進行找平（如水泥砼基礎需酸洗）。

⑵底膠鋪設：

鋪設底膠之前先將地基基礎清掃干凈，準備好施工用的工具。

a) 按照工藝要求測量出施工線的位置，放好施工線。

b) 鋪設時由場地一側開始，按場地寬度一次性刮膠。

c) 刮膠時速度均勻，及時對露底、凹陷、凸起處進行補膠或刮平。

d) 成膠后，對全場進行檢查，以保證面膠鋪設的厚度。

⑶面膠的攤鋪：

a）刮膠時盡量縮短每一桶膠液的間隔時間，使成膠速度均勻一致。

b）時刻觀察膠面的厚度。

c）刮面膠，在面膠未固化前，撒上紅顆粒，待其完全固化后，將多余面膠粒清掃干凈。

透氣型

產品特性：

1、達到國家標準。機械鋪裝、機械噴涂，平整度、無脫?，F(xiàn)象。

2、有孔隙，可透水、透氣，彈性極好、無起泡現象。

3、 可全天候使用，耐磨性強、耐候性佳、耐壓縮性強、耐沖擊性佳、堅固耐用。

4、 價格經濟。

施工步驟：

1、場地清潔，混凝土涂底油，瀝青面批刮

2、機械鋪設底層11mm厚， 單組份膠粘劑+橡膠顆粒

3、機械噴涂面層1.5mm厚，單組份膠粘劑+EPDM顆粒，再反方向噴涂一遍。

4、跑道測量、放樣及劃標志線。

5、場地清潔及退場。

施工技術指標：

比重 標示值±0.10

硬度（HS） 45～65

抗拉強度（kgf/c㎡（Mpa) 25（2.45）以上

撕裂強度（kgf/cm(N/mm) 10（98）以上

伸長率% 250以上

壓縮變形率% 35以上

耐磨耗性 2.5以下

硬度（HS） 原硬度值之變化±5

復合型

以混合型面層透氣型底層結合生產的方式，既可以縮短工期，又可以不脫顆粒，降低費用。

復合型跑道圖片

自結紋

一底層：聚氨酯混合料加黑膠粒。

二中間層：自結紋清漿，攤鋪形成閉孔性微泡夾層，其彈性、硬度、摩擦力既能減緩腳步著地時時沖擊力對人體腿部各關節的沖擊，又能使人體獲得連連不斷向前的動能。符合國際田聯頒布吸震率的標準要求35%～50%。

自結紋跑道圖片

三面層：自結紋花漿，它是純膠液（花漿）加金剛砂粉及促變劑攪拌，用專業機器噴上去，經過幾個小時反應，它自己自然形成純聚氨酯物膠漿，防滑面層。這種工藝不僅能克服聚氨酯材料自流平的特點，而且還能保留聚氨酯材料的耐侯、耐老化性能，同時克服聚氨酯跑道易掉粒的通病。耐磨、表面顆粒均勻、受力均勻、劃線清晰飽滿、整潔美觀、環保的產品。

主要材料 編輯

雙組份聚氨酯漿料--主要用于

塑膠跑道

全塑型塑膠跑道、混合型塑膠跑道、復合型塑膠跑道

單組份聚氨酯膠水--主要用于復合型塑膠跑道、透氣型塑膠跑道、EPDM塑膠跑道

PU顆粒、EPDM顆粒、黑色廢輪胎顆粒等

保養知識 編輯

塑膠跑道美觀耐用，若能夠經常維護保養，將會大大延長其使用壽命。日常使用維護中 應注意以下幾點：

塑膠跑道鋪設竣工后，需要保養7－10天后才能使用。

塑膠跑道在具備一定排水設施的條件下，適應全天候使用，塑膠跑道作為運動員訓練、比賽和學生運動及健身鍛煉之用，不適作其它用途；

膠跑道應避免有害物質的污染和劇烈的機械沖擊與摩擦，跑道上不準車輛行駛、堆壓重物和鋒利物品等。運動員必須穿專門的運動鞋或球鞋。跳鞋不可超過12毫米，若運動鞋帶有較長的釘子時，運動鞋釘子長度不可超過9毫米。

應特別注意保護塑膠跑道的邊緣，不要任意掀動。如果有發現道牙損壞、起泡現象時應該及時通知施工單位進行修補，以免更嚴重的損壞發生。

保持塑膠跑道的清潔，經常用水噴淋清洗。洗后膠面少量余水可用干布抹去。若塑膠跑道沾上了油污，可用10%或洗滌劑、洗衣粉等擦洗干凈。

聚氨酯塑膠材料的施工過程中最怕水、膠漿在初步固化前碰到一滴水珠就會產生一個大的氣泡，因此施工人員在高溫條件下作業要準備毛巾擦汗。鋪膠面時一定掌握天氣情況并要做好防止突降陣雨的應急措施。鋪膠時間要避開早晨大氣中和地面濕度較大的時候，即使在天氣晴朗的正常工作日，一般在上午九點以后正式鋪設，塑膠跑道鋪設。

膠面的實鋪厚度是指從膠底至表層膠粒的中心，一般從兩方面控制。首先通過立模進行厚度尺寸的預檢，對基層局部高出的地方進行修砍或錘擊進行夯低。如果高出不多，可采用平刮尺上加卡具離模刮漿來保證厚度，第11屆亞運會北郊比賽場塑膠跑道主賽區為保證厚度，誤差控制為正差，故平均厚度在14MM以上。

防止膠面鋪筑后局部發生起泡脫殼，對于基層密實度要嚴格控制，防止瀝青基礎層自身嵌擠不實，脫殼脫層，致使粘結力差，表面氣化，膠面被拉斷?；鶎用軐嵍炔粔虻牡胤剑梢圆捎勉@頭打孔，灌膠（橡膠釘）的方法進行加固。

為保證平整度、坡度，模條釘好后，用水平儀進行模擬校正，基層個別高的地方，先加以整平，個別低的地方，用膠填平。

被污染和腐蝕的基礎部位堅決挖掉，用膠填平。
