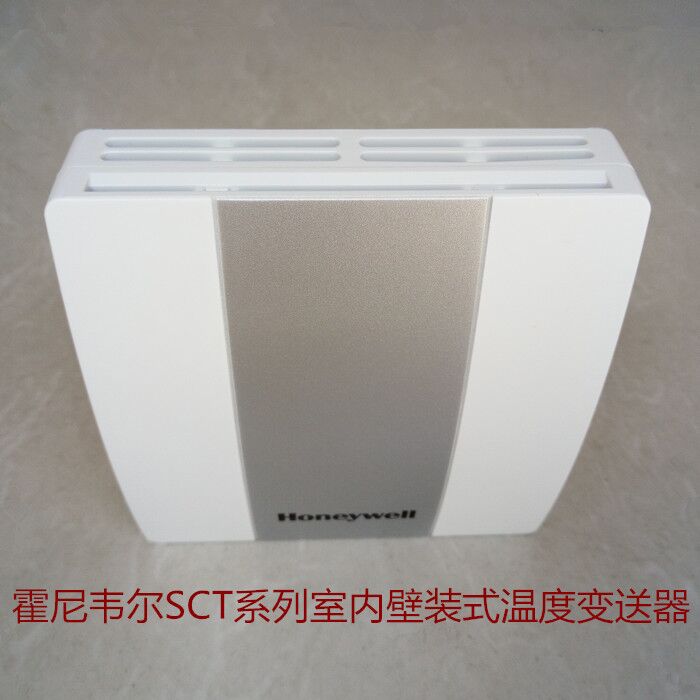

霍尼韋爾SCTHWA43霍尼韋爾室內溫濕度一體傳感器SCTHWA43SNS 4-20MA 霍尼韋爾SCTHWA43SNS

.0 安裝 步驟1：為變送器選擇合適的安裝位置。
須確保：
?  變送器的安裝位置能夠較好地代表該區域的室內環境，安裝高度大 約離地1.5m [4.9ft]。
?  變送器不能安裝在凹槽處、窗簾后、靠近熱源冷源、濕氣源位置、 通風管道口以及陽光直射的區域。 步驟2：在墻壁上安裝變送器（見圖1）
?  按壓上方和下方的安裝卡扣處直至上蓋脫扣，打開外殼。
? 確保基座內側的箭頭方向豎直向上。
? 通過螺絲將基座安裝至墻上的安裝位置。 步驟3：變送器對照接線圖接線。 步驟4：將撥碼開關設置到所需的輸出狀態（詳見圖3）。 步驟5：重新裝好上蓋（詳見圖1） 2.0 維護 3.0 故障排除 見表5。
 表 1. 溫濕度特性 特性 參數 濕度： 測量范圍 精度： 在25 °C [77 °F] 時 在5 °C至50 °C [41 °F至122 °F]溫度范圍內 0 % RH至100 %RH非冷凝 在10 %RH至 90 %RH濕度范圍內，測量精度為 ±4 %RH或 ±3 %RH或 ±2 %RH 在10 %RH至 90 %RH濕度范圍內，測量精度為 ±5 %RH 溫度： 測量范圍 精度： 變送信號輸出的產品 NTC10K輸出的產品 NTC20K輸出的產品 Pt1000 A級輸出的產品 -5 °C至55 °C（出廠設定）、0 °C至70 °C [32 °F至158 °F]或-25 °C 至60 °C [-13 °F至140 °F] 在 25 °C時為 ±0.3 °C；在 (10 °C [50 °F], 30 °C [86 °F]) 范圍內為 ±0.5 °C；在 (-25 °C [-13 °F], 10 °C [50 °F])、(30 °C, 70 °C )范 圍內為 ±1 °C 在25 °C時為 ±0.2 °C，Beta值為3892 在25 °C時為 ±0.2 °C，Beta值為3892 在25 °C時為 ±0.3 °C，DIN IEC751 ClassA, Alpha值385 長期漂移 5年內對于50 %RH，典型值為 ±0.05 %RH，值為 ±1.2 %RH
表 3. 工作環境 特性 參數 工作溫度范圍： 配置LCD顯示屏的產品 未配置LCD顯示屏的產品 -20 °C至70 °C [-4 °F至158 °F] -25 °C至85 °C [-13 °F至185 °F] 存儲溫度范圍： 配置LCD顯示屏的產品 未配置LCD顯示屏的產品 -30 °C至80 °C [-22 °F至176 °F] -40 °C至85 °C [-40 °F至185 °F] 電磁合規性 EN61326-1和EN61326-2-3 B類設備
表 4. 機械規格 特性 參數 密封 IP30 外殼材料 塑料 (PC+ABS)，阻燃，符合標準UL94-V0 接線端子排 螺旋式接線柱，導線尺寸為1.5 mm2 或AWG16
表 2. 電氣規格 特性 參數 電源： 輸出為4 mA至 20 mA的產品 輸出為0 V至10 V的產品 24 Vdc ±10%，50 mA 18 Vdc至40 Vdc，15 mA或24 Vac ±15%，50/60 Hz，50 mA 負載電阻： 輸出為4 mA至 20 mA的產品 輸出為0 V至10 V的產品 500Ω 最小10KΩ
