開短路測試機 電流電壓測試儀IV自動曲線量測儀

開短路的測試 I/V曲線的觀察，機臺本身除了可作產品的失效分析外，還可結合Auto Handler，做Mass Production之Open/Short Test
Features
1. 以大眾化的PC為架構, 可使用Microsoft各系列Windows操作系統, 操作簡易.
2. 軟硬件可支持到4096 Pins的各式Package, 只要該Package有適當?shù)臏y試座并引線到測試機的通道卡組.
3. 輕易應付各種不規則布線的測試治具, 輕易應付多種測試座共享一片測試用載板, BGA前段測試報告須要Finger No. 測試的結果直接以球圖展現, 測試程序可在不同的布線制具轉換, 一次掃描多個相同的package提高UPH, 測試針不良的分布等等功能全架構在系統所獨特提供的Wire Assignment對應表上.
4. 使用測試廠用于O/S測項的直流測法, 送電流量電壓, 以測出保護二極管功能來判定斷路或短路. 數據比對容易.
5. 除了常用的AutoSet (從良品測試中自動產生測試程序), 客戶也可輕易地自定測試步驟用來應付已知的產品或不穩定的測試步驟.
6. 電壓量測有四個檔位(各為有16 Bit分辨率) , +/-10V檔用來同時量測I/O Pins的OPEN/SHORT, +/-1.25V檔用來偵測Power Ring間的短路問題, 因此有兩個short limit設定. 對于低阻或Power Pins有較完整的測試, 不同于一般的O/S tester
7. 量產時快速發現的Short Pin, 欲知真正的短路對可在工程模式詳細測出.

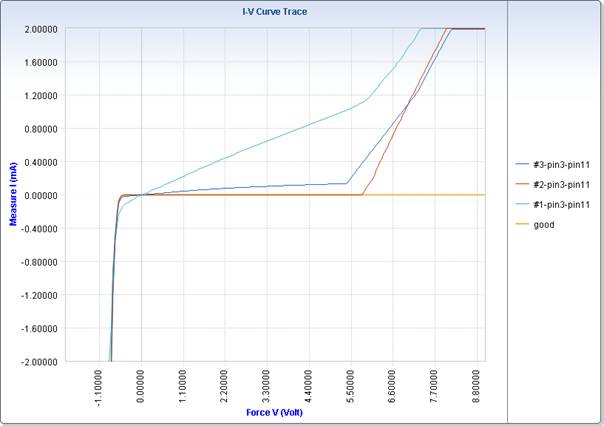

8. 提供相當于三位半電表分辨率的簡易I-V Curve Tracer, 可以清晰地判定Diode Function的存在與否.
9. 多臺測試機可將測試結果經網絡共存于服務器中, 方便數據的分析與匯總.
10. 與上百臺Handlers聯機成功, 結合這些Handler送來的Magazine/Substrate/Package信息, 讓測試報告完整詳細, 方便BGA前段的修補工作, 也讓重測的動作全自動(Pass/ Open/Short計數會自動加減)
11. 提供圖示化的校正/調整步驟, 輕易地維持送電流量電壓系統的準確度.
提供各開關On/Off自動檢測的診斷功能.
12. 提供 快速 免費的O/S Tester測試軟件更新.
