- 品牌： 八方
- 型號： KZQ-50/1.7-S

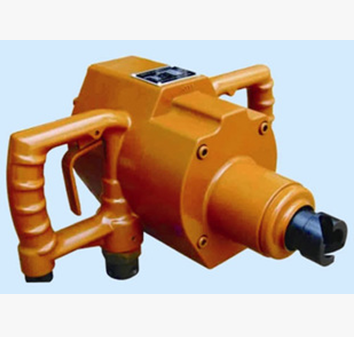

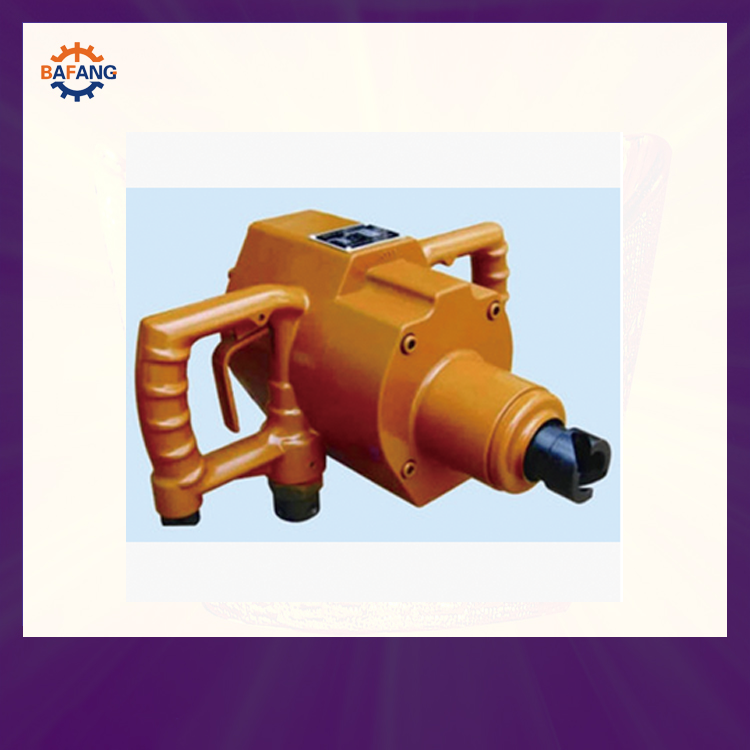

KZQ-50/1.7-S氣動手持式振動鉆機
1.概述
KZQ-50/1.7-S氣動手持式振動鉆機是我公司參考了國內外相同性能的各種鉆機，吸收國外同類鉆機的優(yōu)點設計而成。并申報了國家，號：ZL200820079279.7
該系列鉆機適用于巖石硬度f≤8的煤及半煤巖巷、巖巷的鉆孔作業(yè)，還可以用于工作面超前瓦斯抽放，打注水孔，防突孔。在巷道掘進時，可用于幫鉆桿(索)鉆進及錨桿樹脂攪拌、螺母安裝。
2.工作原理
本鉆機動力源是壓縮空氣，它由回轉機構和振動沖擊器組成。回轉機構由齒輪馬達，減速器、殼體、壓蓋、后蓋、注油機構組成，振動沖擊器包括前端蓋和振動沖擊套、輸出軸及鉆尾卡構成。
接上氣源按下控制手把扳手，壓縮空氣進入馬達殼體，推動馬達齒輪轉動，通過減速齒輪帶動主軸回轉，進一步帶動振動沖擊器工作，將動力傳遞給鉆桿，從而可完成鉆孔、攪拌和螺母擰緊工作。
特點：
① 安全，運轉可靠，易于維護。
②注油機構與馬達外殼一體，體積小，重量輕。
③振動沖擊鉆孔，可鉆較硬巖石，成孔質量好。
④可代替氣上螺母。
3.性能參數(shù)
| 序號 | 項 目 | 單 位 | 數(shù) 值 | ||||
| 1 | 額定壓力 | MPa | 0.40 | 0.50 | 0.63 | ||
| 2 | 額定轉矩 | N·m | 35 | 50 | 60 | ||
| 3 | 額定轉速 | r/min | 300 | 320 | 340 | ||
| 4 | 額定功率 | kW | 1.0 | 1.7 | 2.1 | ||
| 5 | 負荷轉矩 | N·m | 40 | 55 | 70 | ||
| 6 | 動力啟動轉矩 | N·m | 42 | 57 | 75 | ||
| 7 | 動力失速轉矩 | N·m | 44 | 60 | 80 | ||
| 8 | 耗氣量 | m3/min | 2.3 | 2.8 | 3.2 | ||
| 9 | 空載轉速 | r/min | 1000 | 1050 | 1100 | ||
| 10 | 1/2空載轉速 | r/min | 500 | 525 | 550 | ||
| 11 | 1/2空載轉速下的轉矩 | N·m | 20 | 30 | 40 | ||
| 12 | 振動沖擊頻率 | Hz | 90 | 96 | 102 | ||
| 13 | 振幅 | mm | 2 | ||||
| 14 | 噪聲 | 聲壓級 | dB(A) | ＜110 | |||
| 聲功率級 | dB(A) | ＜120 | |||||
| 15 | 機 重 | kg | 12.4 | ||||
| 16 | 鉆尾尺寸 | mm | 19，22 | ||||
| 17 | 沖洗水壓力 | MPa | 0.6-1.2 | ||||
| 18 | 參考鉆孔深度 | 配套鉆桿 | 配套鉆頭 | 正常地壓參考鉆深 | |||
| φ42螺旋鉆桿 | 鉆孔直徑φ46 | 6~15m | |||||
| φ44螺旋鉆桿 | 鉆孔直徑φ46 | ||||||
