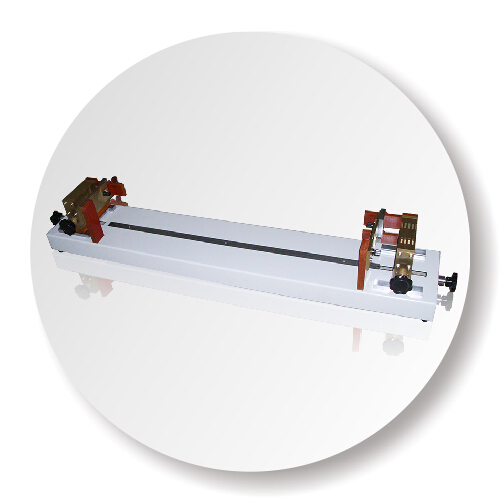

ZY6001/ZY6001A/ZY6001B導體電阻夾具 導體電阻夾具ZY6001

關于ZY6001導體電阻夾具的產品詳情：
一、測試范圍：
　　該夾具有一套夾頭和一對微型接線柱，可用于測量各類直徑圓線。
二、結構示圖：
　　在實際電阻測量中，除測試方法正確外，電阻夾具是一個不可忽視的部分。
　　鋁絞線電阻的正確測量方法：首先要解決電流在被測線芯中均勻分布，在電流均勻情況下，電壓端的形狀，接觸方法的變化對測量值影響不大。
　　夾具設計應遵循這一原理，考慮通用性，力求簡單實用，避免對不同截面，不同形狀的試樣使用不同規格不同形狀的夾具。
三、夾具特點：
　　1、夾具電流端與試樣能良好接觸，電流端形狀為直角虎口形，同一夾具有兩部分成交叉狀，通過螺桿對試樣產生壓緊力。夾具與試樣接觸長度為42mm，接觸情況優于一般刀狀，圓環形夾具，測電流較為均勻。
　　2、夾具電壓端形狀與電流端相同，其與試樣接觸部分采用刀刃狀，電壓端與電流端聯動，在夾緊電流端的同時電壓端已壓緊試樣。對截面為圓形，扇形試樣均可使用。
　　3、電壓端與電流端相距60mm,可用于約491平方毫米截面的試樣。夾具夾緊件的材料用黃銅，有足夠的機械強度，觸熱電勢不大。
　　4、夾具兩電壓端距離可調，使用方便。
　　5、電阻夾具對于銅，鋁單線截面約491平方毫米圓形，扇形絞線，可直接使用；也能用于漆包圓線，使用該夾具測量鋁絞線電阻時，對于小截面(50平方毫米以下)絞線可用于端部繞扎法,對較大截面的鋁絞線，建議采用端部鋁鼻子冷壓接后，測量電流從鋁鼻子引入。
