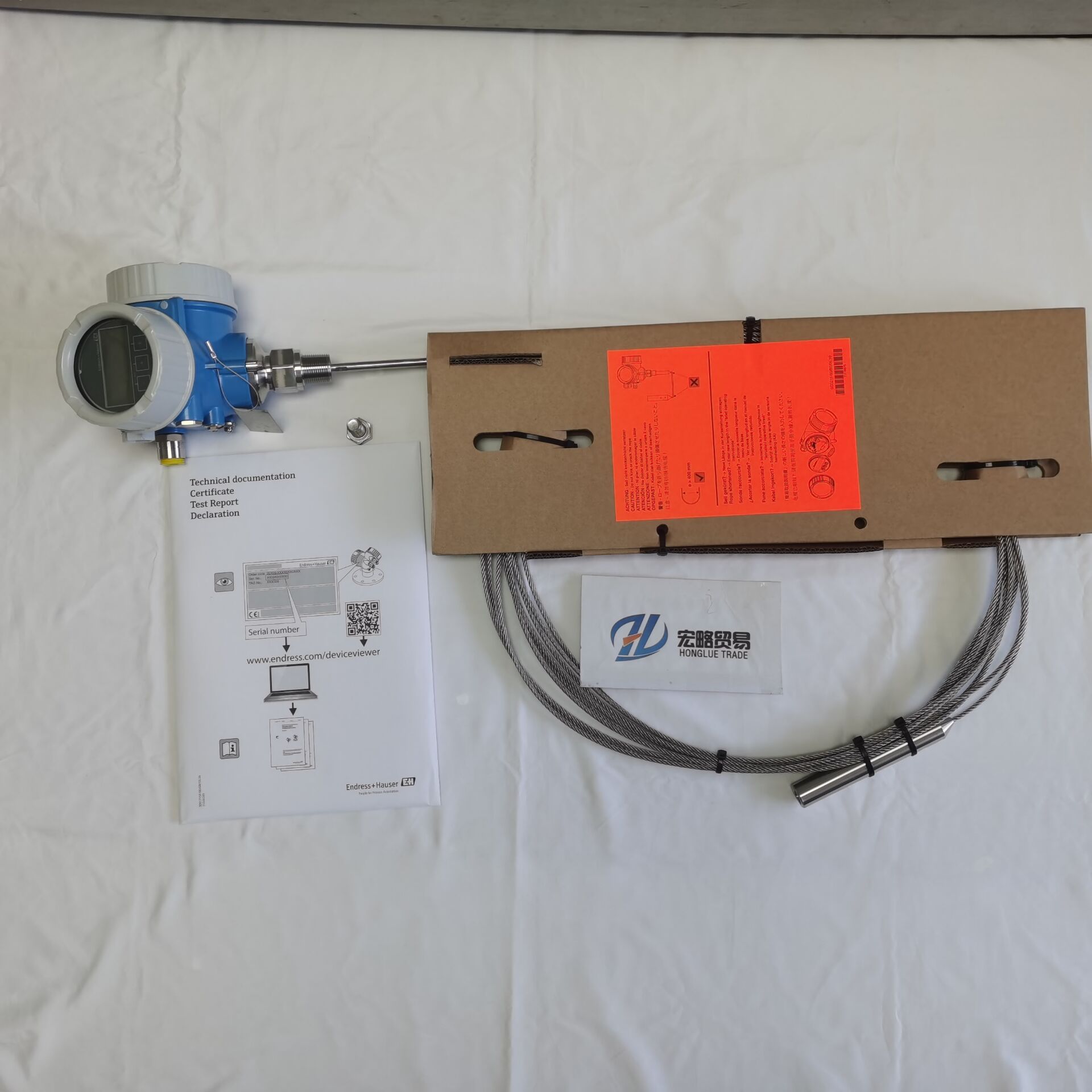

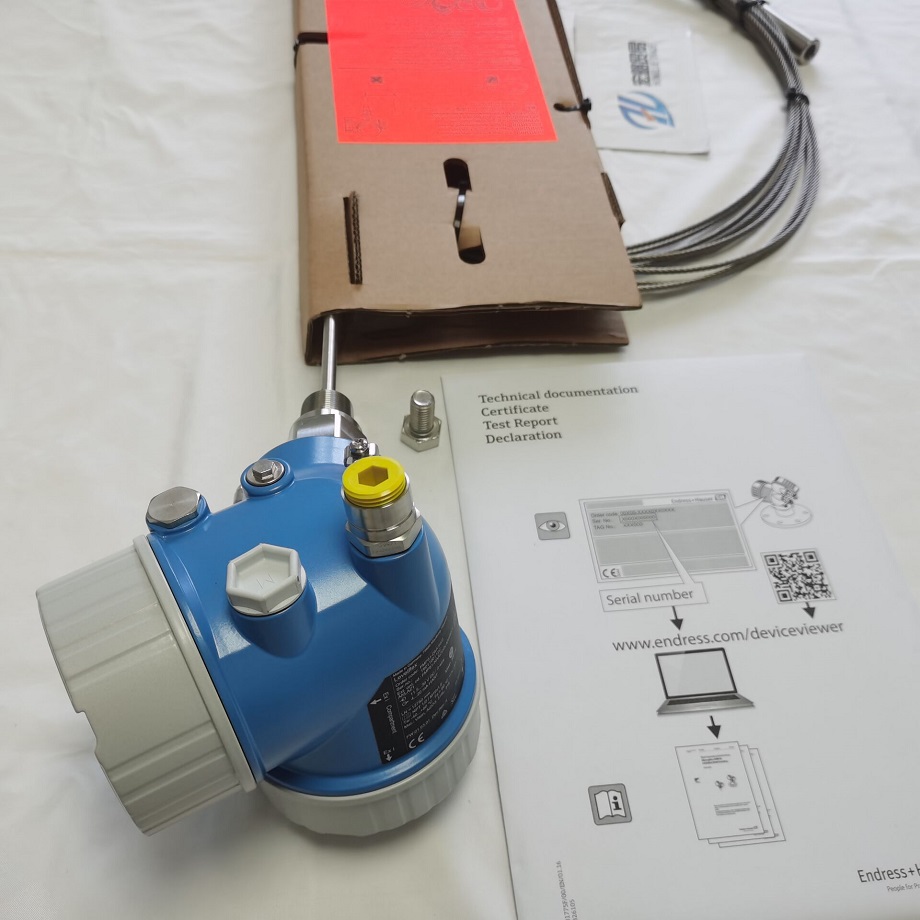

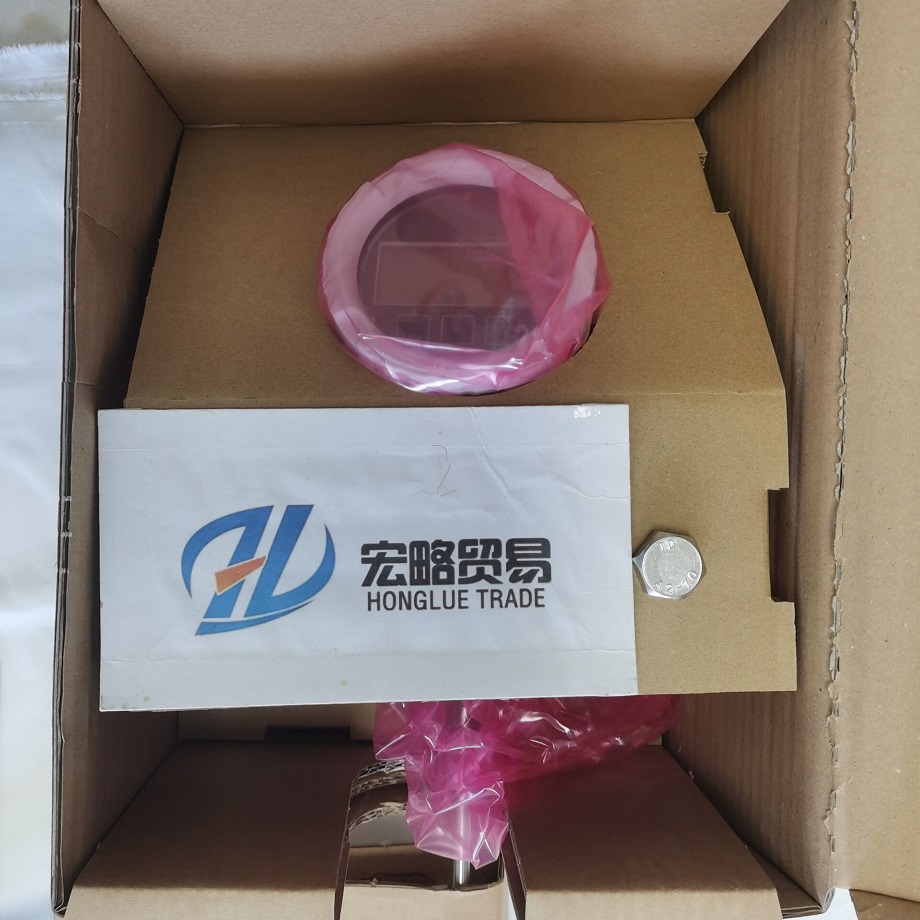

E+HFMP52導波雷達液位計

FMP52 導波雷達液位計 帶涂層的探桿，適用于腐蝕性介質

測量原理 物位測量

Levelflex 是基于 ToF (行程時間)原理工作的“俯視式”測量系統。對參考點至介質表面間的距離進

行測量。高頻脈沖信號被發射至探頭，并沿探頭傳播。脈沖信號在介質表面發生反射，反射信號

被儀表接收，并被轉換成物位信息。此測量方法即為 TDR 法(時域反射法)。

介電常數(DC)

介質的介電常數(DC)直接影響高頻脈沖信號的反射率。測量大介電常數(DC)的介質時(例如：水)，高頻脈沖反射信號強；相反，測量小介電常數(DC)的介質時(例如：碳?xì)浠衔?span>)，脈沖反射信號弱。

輸入

脈沖反射信號沿探頭傳輸至儀表后， 由其中的微處理器進行信號分析，識別出高頻信號在物料表

面真正的反射回波。儀表使用的信號識別算法(PulseMaster?軟件)凝聚了 30 余年基于行程時間技

術的測量經驗。

測量參考點至介質表面間的距離(D)與脈沖信號的運行時間呈比例關系：

D = c · t/2

其中，c 為光速。

空標高度(E)已知時，物位(L)的計算公式如下：

L = E – D

測量參考點(R)在過程連接處。請參考外形尺寸示意圖：

? FMP51：(→  63)(→  64)

? FMP52：(→  66)

? FMP54：(→  67)

Levelflex 具有干擾回波抑制功能，該功能確保了干擾回波(例如：內部裝置

和焊縫產生的干擾回波)不會被誤識別為真正的物位回波。
