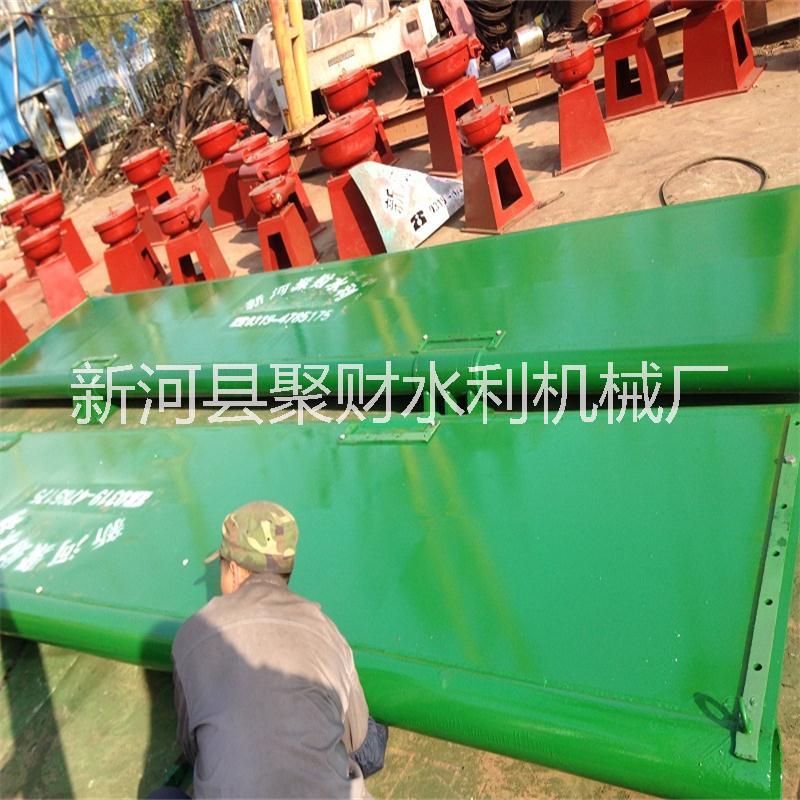

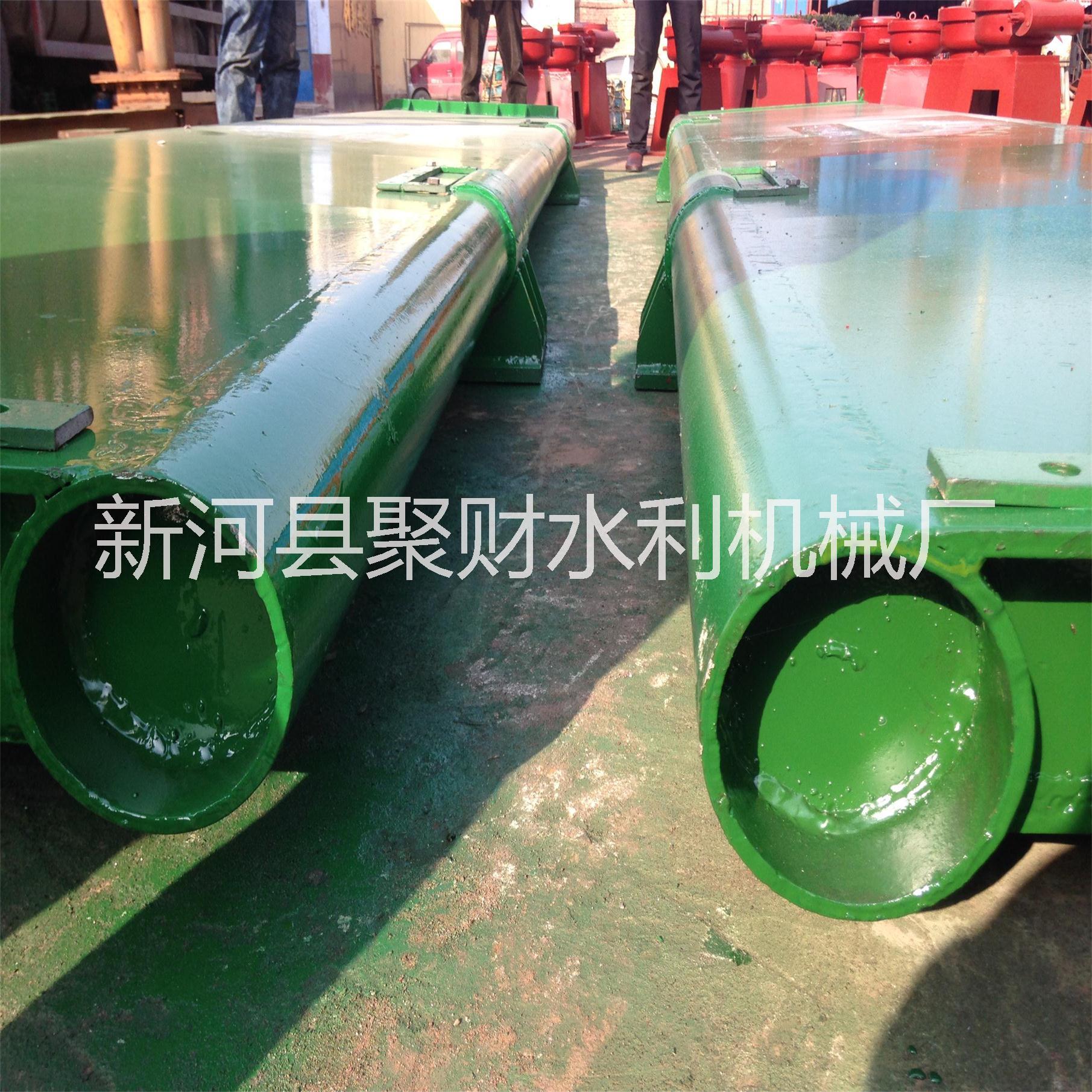

底橫軸驅動 底橫軸驅動翻板閘門圖片

底橫軸驅動翻板閘門又稱鋼壩，以下是產品的詳細說明

底橫軸驅動翻板閘門性比說明

 而鋼壩可以立壩蓄水、臥壩抗洪排澇，還可以利用壩頂過水，形工瀑布的景觀效果，另有多角鎖定裝置選配，滿足多水位控制調節需求。

底橫軸驅動翻板閘門（比較）選擇
以上四種壩型優點和缺點均較明顯，下面結合本工程的具體特征對以下幾方面進行比較。
4.1防 洪
安寧河屬季節性河流，汛期與非汛期河道流量相差懸殊，因此為協調防洪與蓄水矛盾，并考慮本工程位于米易縣主城區重要位置，要求攔河壩在汛期能夠快速塌壩，汛后又能及時恢復擋水狀態。
提升式閘壩對漂浮物、推移質、汛期泥沙、河道可能出現的生活垃圾適應能力強。
平臥式鋼壩為整體式啟閉，開閉速度快，啟閉時間僅需10分鐘，能夠?qū)硭髁孔兓鞒龇e極反應。并且鋼壩具有（電動液壓、手動、緊急泄油）三重保護措施，確保汛期閘門安全放倒泄洪。
液壓翻板壩，一般情況門體制作比較厚，當翻倒泄洪時，中間形成一道很厚的阻水面，影響泄洪斷面，當上下游水位較大時，易造成將閘門沖走。

液壓升降壩為單扇啟閉，一般為6m一段，開閉速度較慢，水流狀態不均，其液壓桿及支撐桿長期浸泡水中被水沖刷極易發生故障。液壓油路管埋在砼基座下，在蓄水或泄洪時無法檢修。安寧河推移值大，一旦有石頭樹枝卡住液壓桿或者支撐桿，將導致閘門無法傾倒。
河道行洪時要求設計的建筑物盡量少占河道斷面，提升式閘壩及翻板壩需布置多處閘墩；平臥式鋼壩也需設置一個中墩，占用少量河道行洪斷面；液壓升降壩無隔墩，不占用河道。由于河道行洪涉及到米易縣城市居民生命財產安全，因此在攔河閘壩不能自行坍壩時，可以強行控制坍壩，平臥式鋼壩具此特征。因此，從防洪可靠性看平臥式鋼壩及液壓升降壩占優。
4.2泥 沙
對于山區性河流泥沙含量較大，常規水閘可設置沖沙閘或提閘即可沖砂。翻板閘門采用中間支鉸結構，門前泥沙力矩為啟門阻力距，有時致使水力到開啟閘門，液壓式翻板壩可強行將壩面頂開解決泥沙問題，但對壩面產生一定損傷。
液壓升降壩因安裝要求基礎高于堰頂30cm左右，存在泥沙對壩面的磨損問題，液壓桿外置于水中，推移質撞擊，特別是大汛時推移質以較高流速通過時更為嚴重。液壓升降壩支撐桿一旦卡主，液壓桿強行頂開壩面會對壩面有一定損傷。
平臥式鋼壩則平臥放倒后與基礎頂同高，泥沙磨蝕小，壩面經特殊處理，耐磨性好，底軸為封閉式，泥沙無法進入，對啟閉無影響。
因此，常規水閘及平臥式鋼壩占優。

4.4運行管理
常規水閘運行時需根據洪水流量人為調節啟閉機開度，需配專人管理，自動化程度相對較低。
平臥式鋼壩實現遠程自動控制和監控。閘門開閉角度較為靈活，速度快（10分鐘內），可根據即時流量作出快速適應性調整，對短期內流量變化適應能力強。鋼壩可以在任意角度鎖定，方便靈活?？梢詫?shí)現現地控制和遠程控制，并且可以無縫對接當?shù)厣胶轭A(yù)警系統。
液壓翻板壩采用自控及液壓雙控措施，正常運行時，根據洪水水位自動控制閘門開度，并保持一定的工作水頭，可實現自動控制與人工控制相結合，管理方便。
液壓升降壩采用浮標開關控制，操作液壓系統，達到無人管理，根據洪水漲落，實現活動壩面的自動升降，但無法實現任一角度全自動（遠程）控制，需管理人員現場確定，有一定誤差，管理相對麻煩；一旦有石頭樹枝卡住液壓桿或者支撐桿，將導致壩面無法傾倒。
因此，液壓翻板壩及平臥式鋼壩占優。
4.5維護管理
常規水閘每孔上方均有啟閉機房，內設啟閉機，因此對啟閉機及配套設備需進行經常性的維護和閘門防銹，維護費用相對較高。
平臥式鋼壩對漂浮物、推移質、汛期泥沙、河道可能出現的生活垃圾適應能力強。結構相對較為簡單，鋼壩液壓系統布置在閘室內，為干燥密封環境，液壓系統使用壽命長，且方便檢修。維護保養周期較長，維修條件較好，使用壽命長，后期維護使用費用較低。
液壓翻板壩正常運行期間無需專人管理，無需經常性維護；但翻板閘每次啟閉都需要加用油控制液壓系統；遇到垃圾樹木雜質卡門時，需及時清理。
液壓升降壩布置在河道中，液壓桿及支撐桿工作環境潮濕且受到河道中泥沙，石塊和漂浮物的影響。液壓管路埋在性砼基座下，檢修時須拆除上部砼基座，且要作上下游圍堰，工程量及費用相當大。
因此，平臥式鋼壩占優。
4.6工程投資
四種壩型土建工程量閘壩相對較多，其余三種壩型相當，但平臥式鋼壩均為鋼結構，鋼壩的鋼材使用量為6噸/米，其投資較大；常規水閘由于閘孔較多，且上部有工作橋及啟閉房及交通橋，其投資也比較大。因此，工程投資上液壓翻板壩及液壓升降壩占優。
4.7使用壽命
常規水閘及平臥式鋼壩使用壽命為50-60年，液壓翻板壩為40年，液壓升降壩壩面相對較薄，其使用壽命次之。

安裝及驗收標準
鋼壩閘門及埋件的制造按照技術條件及合同文件要求進行。技術條件及合同文件沒有具體要求的，按照《水電水利工程鋼閘門制造安裝及驗收規范》（DL/T5018）的有關規定執行。防腐處理除按照技術條件、合同文件和DL/T5018外，還遵照《水工金屬結構防腐蝕規范》（SL105-95）規定執行。
直接用于本工程各項結構的鋼板或型鋼預行整平和矯正，不平度或變形超過允許范圍的鋼板或型鋼，不會用于制造本工程各構件。
門葉和底軸根據運輸單元分節制造，以便工地安裝。經檢查合格的門葉和底軸在工廠整體預組裝檢查。組裝檢查合格后，在控制的對接部位上寫上明顯的標記、編號，焊上定位板或配鉆定位螺栓孔。
軸與法蘭盤連接的端面均進行精加工。
耳孔的加工制作符合DL/T5018第7.4.11條的要求。
底軸鋼壩門兩側預埋件止水面座板采用大理石貼面。
門葉面板定尺供應減少拼接，所有工地坡口焊的部位均加工坡口，門葉止水面進行機加工，棱角部位均倒圓處理。門葉面板及底軸根據強度要求采用螺栓連接方式。
閘門和埋件各構件的加工、拼裝和焊接嚴格按照預先編制并經監理單位批準的工藝流程進行。按工藝圖和樣板下料，并應根據拼裝焊接的實際變形情況及時修改工藝，以確保焊縫質量，使尺寸偏差最小，滿足規范要求。制作過程中隨時進行檢測，嚴格控制焊接變形和焊接質量，對焊接變形超差部分全部進行校正，直至達到規定的標準為止。
所有設備的質量檢驗及驗收工作，均在表面防腐工作之前進行。中間檢查由我公司的質檢部門負責，監理單位隨時監督或進行復檢。
閘門及埋件在制造前或制造過程中，如需要變更，事先取得發包人的書面同意，不得自行變更設計，對變更的內容應作詳細記錄，并做為繪制竣工圖紙的依據。
分節制造的閘門門葉及底軸，在進行整體預組裝。組裝時，相鄰部件組合處的錯位，經過加工的不大于0.5mm，未經加工的不應大于2mm。且錯位應平緩過渡，經檢驗合格后，在組合處打上明顯的標記、編號。出廠前所有部件均按制造圖上的部件號明顯地標寫在部件上。
鋼板焊接接頭坡口線兩側各50mm范圍內，T型接頭的腹板與翼緣板焊接部位兩側各50mm范圍內，進行超聲波探傷檢測，不出現夾層。
