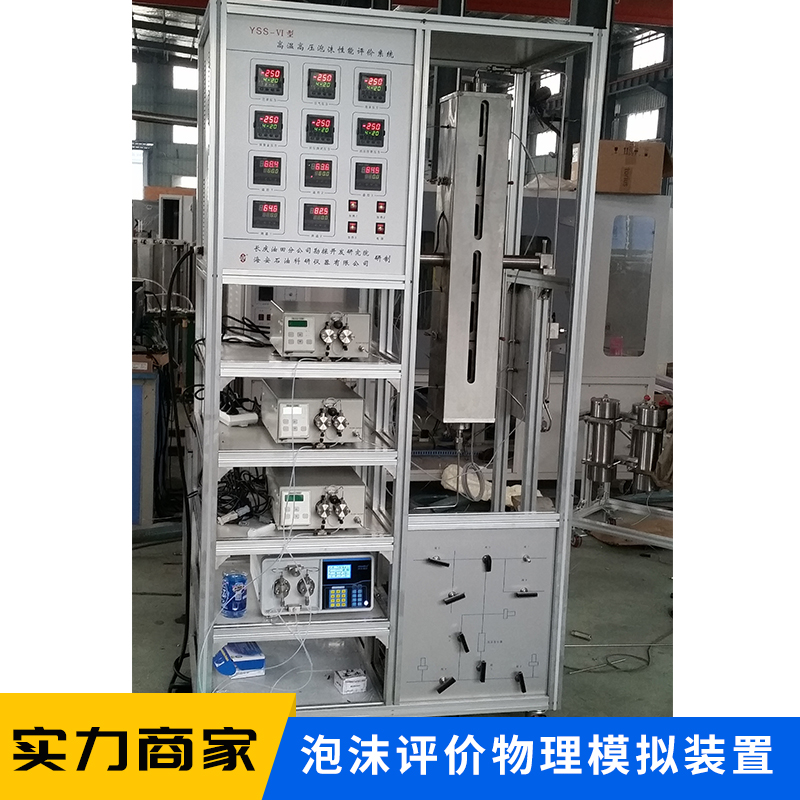

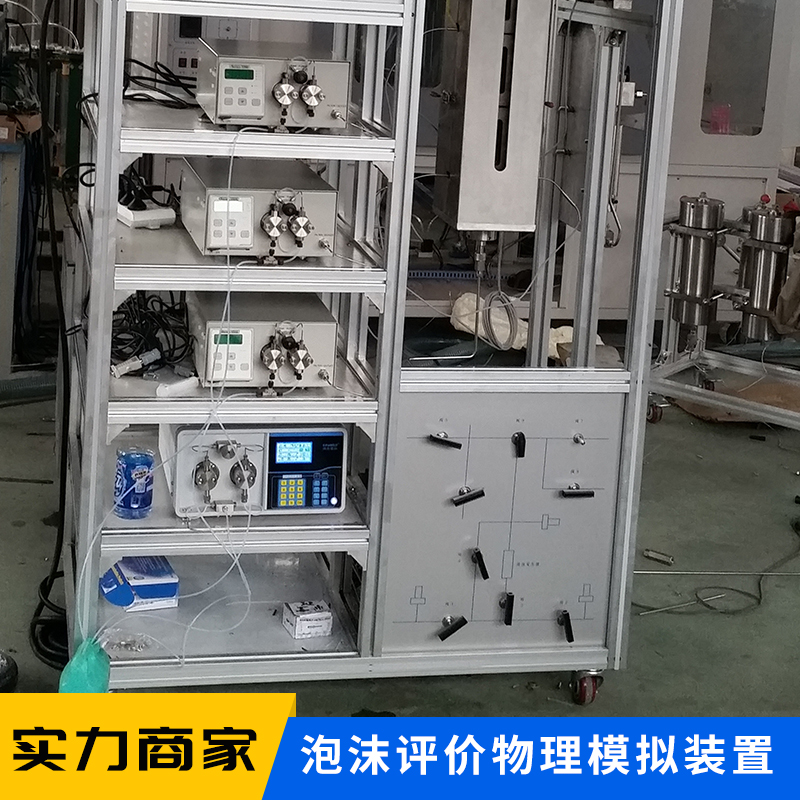

泡沫評價物理模擬裝置 高溫高壓發泡劑性能測試評價模擬裝置儀器

泡沫評價物理模擬裝置 高溫高壓發泡劑性能測試評價模擬裝置儀器

儀器的功能：
用于發泡劑在高溫高壓條件下的性能評價。
主要技術參數：
1、工作壓力：20MPa
2、工作溫度：室溫～200℃
3、功    率：8KW
4、電    源：交流380V
發泡劑評價裝置由以下系統組成：
一、氣體注入計量系統
用于向主體注入一定量的高壓氣體。系統由氣體增壓泵、高壓儲氣罐、調壓閥、壓力表、氣體質量流量控制器等組成。
1、氣體增壓泵：工作壓力40MPa
2、高壓儲氣罐：3000ml/32MPa
3、調壓閥：YT-5型，進口壓力32MPa，出口壓力0~20MPa
4、壓力表：0.4級，量程40MPa，25MPa
5、氣體質量流量計：量程500sccm，工作壓力20MPa，帶瞬時及累積顯示。
二、發泡劑、油、水注入系統
用于向主體注入一定體積的發泡劑、油、水等。
采用抽空吸入法注入。
真空泵：型號2XZ-Z型
三、主體部分
主體工作尺寸：Φ46×550mm
工作壓力：20MPa
工作溫度：室溫～200℃
主體從上到下設計高壓觀察窗，便帶刻度，方便觀察讀高。
主體部分帶加熱、保溫、控溫系統
四、溫度控制測量系統
為保證溫度均勻，分三段加熱控溫分式
溫控范圍：室溫～200℃
精度：±1℃
主體內置兩個測溫探頭，實測工作溫度。溫度由計算機設定、控制、采集。
五、壓力測量系統
采用壓力變送器測量壓力
壓力變送器量程：25MPa、精度0.25%F·S
壓力值可由二次儀表直接顯示，也可由計算機采集。
六、回壓控制系統
由回壓閥、手動泵、緩沖容器、壓力表、冷卻器等組成。
1、回壓閥：工作壓力0～25MPa
2、手動泵：型號JB-3型
3、緩沖容器：ZR-2型，1000ml/32MPa
4、壓力表：量程25MPa，精度0.4級
七、清洗系統
用于主體及管路部分清洗
由平流泵、清洗劑罐等組成
1、平流泵：流量范圍20m/min
2、清洗劑罐：ZR-3型，3000ml/10MPa
八、管路流程系統
用于各系統的各部件的連接
采用Φ6×1mm不銹鋼管連接
耐壓：32MPa
九、支架、控制面板
用于安裝各部件及控制儀表
十、數據采集系統
由計算機、打印機、軟件等組成，用于采集控制壓力、溫度、流量等參數。
計算機：聯想2900
打印機：HP1020
