詳細信息（自清洗過濾器控制箱，GLQ-38）

品牌： 常州雄華
型號： GLQ-38
加工定制： 是
類別： 其他

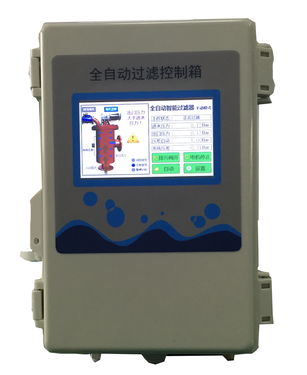

自清洗過濾器控制箱，GLQ-38，真彩觸摸屏顯示設定，自帶兩路壓力變送器計算壓差，中英文雙語切換，485通訊

一、概述

本控制器可配套刷式吸（吸允）式、疊片式、轉向式、多芯式等自動清洗過濾器設備。具備多種保護和報警功能。具有時間、壓差等多種控制方式。

本控制器采用中英文隨意切換的彩色觸摸屏操作界面，操作簡捷明了，并可實現遠程監控。本控制器是自動清洗過濾器的必備也是控制核心。

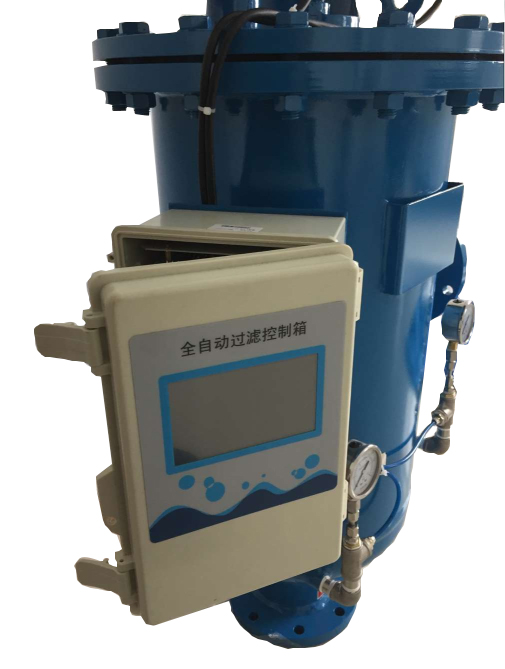

本控制器體積小巧玲瓏而且密封程度高，可直接安裝在自清洗過濾器上。

本控制器使用方便：接上電源、電機、電動閥、壓差開關、限位開關等，經設定參數后就能按你所要的工作要求進行工作。

二、不同過濾方式過濾器的控制流程

1.刷式過濾器

過濾工作時：電機停止，排污閥關閉進入過濾工作時間；

根據反洗啟動模式的選擇：定時的過濾工作時間到進入清洗。抑或壓差的壓差信號滿足經過壓差延時時間啟動進入清洗;

進入清洗時電機正轉啟動，延時開排污閥，打開排污閥進入清洗時間，清洗時間結束退出清洗狀態進入過濾狀態；

當壓差信號壓差延時報警條件滿足，會提示過濾堵塞信號；如果進、出水壓力達到上、下限報警條件會報警提示；如果進水壓力小于出口壓力也會報警提醒用戶

刷式過濾器參數表

參數	備注	所屬頁面
反洗啟動模式	壓差/定時	設置-設備參數
過濾工作時間（時）	0-999（小時）	設置-時間參數
過濾工作時間（分）	0-59（分）
清洗時間	0-999（秒）
延時開排污閥	0-999（秒）
壓差延時時間	0-999（秒）
壓差延時報警	0-999（秒）
壓差啟動清洗	0-99.9（Bar）	設置-壓力參數
進水上限報警	0-99.9（Bar）
進水下限報警	0-99.9（Bar）
出口上限報警	0-99.9（Bar）
出口下限報警	0-99.9（Bar）

2.吸式（吸允式）過濾器

過濾工作時：電機停止，排污閥關閉進入過濾工作時間；

根據反洗啟動模式的選擇：定時的過濾工作時間到進入清洗。抑或壓差的壓差信號滿足經過壓差延時時間啟動進入清洗;

進入清洗時排污閥打開，經過排污打開延時，電機正轉吸允頭移動，直至檢測到正轉到位，則電機停轉進行換向延時；換向延時時間結束，電機反轉使吸允頭反向移動，當檢測到反轉到位，如果清洗次數未滿，則電機換向延時重復正、反轉程序；如果清洗次數到到達設定次數則進入過濾狀態。在正、反轉檢測限位檢測到超時【在正轉或反轉過程中，由于某種原因造成單程時間超過正常用時】，控制器會自動進入停止關閉全部輸出；

當壓差信號壓差延時報警條件滿足，會提示過濾堵塞信號；如果進出水壓力達到上、下限報警條件會報警提示；如果進水壓力小于出口壓力也會報警提醒用戶

吸（吸允）式過濾器參數表

參數	備注	所屬頁面
反洗啟動模式	壓差/定時	設置-設備參數
工作循環次數	0-9999（次）	設置-設備參數
過濾工作時間（時）	0-999（小時）	設置-時間參數
過濾工作時間（分）	0-59（分）
排污打開延時	0-999（秒）
限位檢測超時	0-999（秒）
電機換向延時	0-999（秒）
壓差延時時間	0-999（秒）
壓差延時報警	0-999（秒）
壓差啟動清洗	0-99.9（Bar）	設置-壓力參數
進水上限報警	0-99.9（Bar）
進水下限報警	0-99.9（Bar）
出口上限報警	0-99.9（Bar）
出口下限報警	0-99.9（Bar）

附注 限位檢測到超時時間設定方法：用秒表測定兩個限位之間單程機械運行時間，如果是10秒，則設定為12秒。這樣當單程運行時間超過12秒時控制器就會發出故障報警和停機，必需要人工后方能正常工作。

3.轉向式過濾器

過濾工作時：電機停止，排污閥關閉進入過濾工作時間；

根據反洗啟動模式的選擇：定時的過濾工作時間到進入清洗。抑或壓差的壓差信號滿足經過壓差延時時間啟動進入清洗;

進入清洗時換向閥換向，換向延時時間，打開排污閥進入清洗時間，清洗時間到退出清洗進入過濾狀態；

轉向式過濾器參數表

參數	備注	所屬頁面
反洗啟動模式	壓差/定時	設置-設備參數
過濾工作時間（時）	0-999（小時）	設置-時間參數
過濾工作時間（分）	0-59（分）
清洗時間	0-999（秒）
壓差延時報警	0-999（秒）
壓差啟動清洗	0-999（秒）
換向延時時間	0-999（秒）
壓差啟動清洗	0-99.9（Bar）	設置-壓力參數
進水上限報警	0-99.9（Bar）
進水下限報警	0-99.9（Bar）
出口上限報警	0-99.9（Bar）
出口下限報警	0-99.9（Bar）

4.多芯式過濾器

過濾工作時電機停止，排污閥關閉進入過濾工作時間；

反洗啟動模式有兩種：定時工作和壓差工作方式

定時工作方式：通過設定的定時時間到達時，過濾工作時間結束，進入清洗狀態。打開排污閥，排污閥打開延時，電機正轉檢測濾芯信號，檢測到濾芯信號電機關閉，然后清洗，清洗時間到，如果濾芯個數未到電機正轉再次檢測濾芯清洗，如果濾芯個數到了退出清洗進入過濾，在檢測濾芯時濾芯檢測超時，進入停止關閉輸出；

壓差工作方式：當收到滿足設定的壓差值信號時，經過壓差延時時間啟動進入清洗狀態，這個狀態與定時工作方式相同

進入清洗時當壓差信號壓差延時報警條件滿足，會提示過濾堵塞信號；如果進出水壓力達到上、下限報警條件會報警提示；如果進水壓力小于出口壓力也會報警提醒用戶。

多芯式過濾器參數表

參數	備注	所屬頁面
反洗啟動模式	壓差/定時	設置-設備參數
濾芯個數	0-9999（個）	設置-設備參數
過濾工作時間（時）	0-999（小時）	設置-時間參數
過濾工作時間（分）	0-59（分）
清洗時間	0-999（秒）
排污打開延時	0-999（秒）
濾芯檢測超時	0-999（秒）
壓差延時時間	0-999（秒）
壓差延時報警	0-999（秒）
壓差啟動清洗	0-99.9（Bar）	設置-壓力參數
進水上限報警	0-99.9（Bar）
進水下限報警	0-99.9（Bar）
出口上限報警	0-99.9（Bar）
出口下限報警	0-99.9（Bar）

三、控制器參數表

參數	備注	所屬頁面
碼	XXXX-XXXX-XXXX-XXXX 根據廠家提供的碼輸出即可	參數-產品
控制方式	遠程或者本地	參數-控制方式
ModBus通訊地址	0-254	參數-通訊地址
系統時間	修改系統的時間	參數-系統時間
廠家設定密碼	最多八位有效十進制密碼（默認159357）	參數-廠家保留
試用期	產品使用期限0-9999，設定為0即為失效	參數-廠家保留
