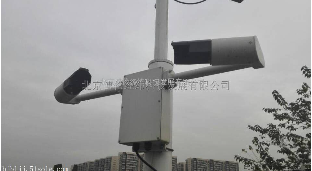

能見度傳感器NWD-10

能見度儀提供與氣象能見度相關的測量，傳感器是基于氣溶膠前散射原理而設計的，是繼透射式能見度儀發展起來的新一代氣象能見度監測設備。傳感器可廣泛用于氣象臺站、遠程自動氣象站以及機場、高速公路、航道、大型艦船等交通運輸部門。
能見度儀由光、光接收器及微處理控制器等主要部件組成。發射紅外脈沖光，接收器同時檢測大氣中氣溶膠粒子前向散射的脈沖光強度，所有測量信息由微處理控制器搜集并通過專門的數學模型算法轉化為氣象光學視程meteorological optical range（mor）。
能見度儀需要一個12dc的電源和一個三線rs－232/rs-485通訊線纜。儀器將氣象能見度數值和狀態信息通過通訊接口發送到監控中心的上位機。
能見度儀提供多組內置命令用于配置系統參數和控制系統多種功能。在組裝和維護過程中，需要一個顯示終端來檢查系統參數，并可能用來更改參數值。


1.2 結構組成
能見度儀由以下各部分組成

a）接收器
b）微處理控制器/接線盒


1.1 典型技術指標
1.1.1 機械指標尺寸（長x寬x高）：610mm x 230mm x 300mm
重量： 小于10kg
安裝： 安裝在已架設好的圓形立柱上
材料： 陽極化處理硬質鋁，外表面加噴漆保護


1.1.2 電力指標電源： 交流110vac/220vac ±20%或直流12vdc
功率： 小于5w，典型值4w


1.1.3 光學指標散射角覆蓋：39o—51 o 前散射
峰值波長： 870nm
帶    寬：   100nm
光譜響應度： 響應在870nm，0.65 a/w


1.1.4 測量指標測量范圍： 5m—10km（可擴展到50km）
測量精度： ≤2km ，誤差±2%
2km—10km，誤差±5%
10km—50km，誤差±15%
    儀器一致性：≤±4%
    更新間隔： 15秒
線性動態量程： 3000：1


1.1.5  可靠性與維護周期平均無故障工作時間：大于18000小時
清潔光學鏡頭：3個月，或視使用環境而定


1.2 環境適應性
工作環境溫度： －40—+60℃
工作相對濕度： 0—
地域適應性：可在沿海地區連續使用


1.3 儀器功能特點
1.3.1 主要功能1.3.1.1     可對大氣能見度進行連續測量輸出。
1.3.1.2     儀器具有自檢能力，可對自身的12v供電電壓，接收器、溫度，接收器信號及零點信號等進行實時檢測，并給出狀態報警指示。
1.3.1.3     儀器數字輸出接口標配為rs-232或rs-485，接口的選擇可通過控制處理器中的采集器通訊選擇開關進行設置，可根據用戶需求在出廠時設置好。
1.3.1.4     儀器可設置id號以標識身份，id=00為通用標識，id號出廠時均為通用標識，用戶可通過命令進行設置新的id號，id號一旦設定不受設備斷電影響，此功能在多機聯網共用主站時用以區分布點儀器。
1.3.1.5   儀器具有多種命令進行遠程監控維護。
1.3.2  儀器特點1.3.2.1     結構特點：能見度儀采用一體化結構設計，緊湊小巧，傳感器尺寸和重量非常小，包裝、儲運、安裝方便，也可以做為便攜式儀器使用；獨特的雙散射接收器結構設計，對太陽和其它雜光干擾降到了。
1.3.2.2     和接收器窗口透鏡經過了特殊的防灰塵、防霉菌鍍膜處理，使鏡頭在自然環境中積累灰塵的厚度與速度大大降低，同時也降低了鹽霧與油污的污染幾率。
1.3.2.3     儀器結構材料為高質量硬質鋁材和316不銹鋼，表面進行了陽極鈍化處理，并進行多道噴漆保護；所有螺釘均選擇耐腐蝕不銹鋼螺釘；殼體內部是密封的，達到了ip65防護等級，具有沿海氣候適應性。
1.3.2.4     儀器功耗極低，在冬天頻繁加熱狀態，也只小于5w，因此可適應蓄電池或太陽能板供電的電源工作方式。直流12vdc供電，方便系統集成。
1.3.2.5     儀器采集器設計上強調長期運行的穩定性，內置看門狗電路，經過長期運行考驗，儀器工作穩定、可靠。
1.3.2.6     實時數據顯示：傳感器可以輸出一系列的數字信息，操作人員可以自由選擇15秒或60秒間隔時間，信息可以通過自動應答或被動招測方式輸出。
1.3.2.7    儀器的直流供電電路具有防反接和自恢復保險雙重設計，即使用戶誤操作，也不會引起儀器線路板燒毀，無需更換保險絲，重新正確操作后即可恢復正常。
1.3.2.8    儀器的通訊接口芯片具有15kv的防靜電保護，在用戶接線操作時可限度保護電路免受人體靜電的危害。
1.3.2.9 儀器具有防雷措施，其通信接口和電源接口均具有防雷設計，可將雷擊損害降到。 標簽： 國產能見   國產能見度傳感器   北京市能見度傳感器   北京市能見度傳感器廠家
