電動執行機構智能電路板CF-SKJ-V6-1

 電動執行機構智能電路板CF-SKJ-V6-1

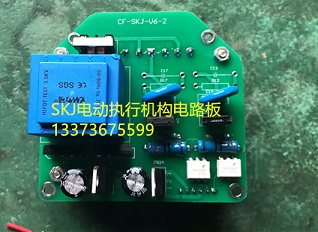

CF-SKJ-V6-1（ CF-SKJ-V6-2）電路板簡介

智能數控電動執行器是專為電動執行機構配套使用的電感式中頻位置發送器,它將執行機構輸出軸的機械位移轉換成電信號,并作用于伺服放大器的位置反饋信號或間位始示信號,在位移終始端實現電子限位。對工作場地處于高溫,強振動區域采用分離式位置發送器。考慮到用戶維修和替代方便,此位置發送器安裝尺寸同老“差動型” (統一設計)一樣。智能數控電動執行器CFS-A1,可實現0～10mA或4～20mA輸出信號,同時實現電開式改為電關式。若有特殊要求,角行程“位反”可采用分離式位置發送器。

主要技術參數

1：輸入信號：4-20mADC,0-10mADC,1-5VDC,0-10VDC模擬量，數字?jǐn)?shù)據可選

2：控制精度±1

3：顯示精度±1

4：回差＜1

5：限位控制：程序控制，機械限位，電氣限位

6：輸入端電阻250Ω

7：電源電壓：220V 50HZ

8：使用環境濕度≤95

9：使用環境溫度-25—75攝氏度

智能閥門控制器的運用

    與傳統的利用力平衡原理的機械式定位器不同，它是電子科學、信息軟件、機械物理、科學計算法、流體力學、現代通訊等多門現代科學技術相結合的產品。中國自動化行業一直在追求引進和模仿國外的自動化技術，但是同時也一直強調自主創新能力。但是國內的工藝水平并不高，因?yàn)榭茖W(xué)技術的門檻，國內的自動化行業機械式國產閥門定位器有一定的行業規模。但是對于科學技術要求較高的智能閥門定位器的市場來說，少數比較的國際品牌所占據。比如電子技術發達的公司生產的電氣智能閥門定位器一直被視為行業的水平。在不同的場合和環境運用不同的智能閥門定位器。智能閥門定位器可以分為單獨供電的和不單獨供電的兩種，因?yàn)槎ㄎ黄髯詭б粋€(gè)24VDC和一個4—20mA的電流信號，以便實現自檢。但是有的電位器就不需要提供供電即前者，只需要后者電流信號即可。在性氣體的使用環境下，以便度的確認，比較適合用電氣智能閥門定位器。
