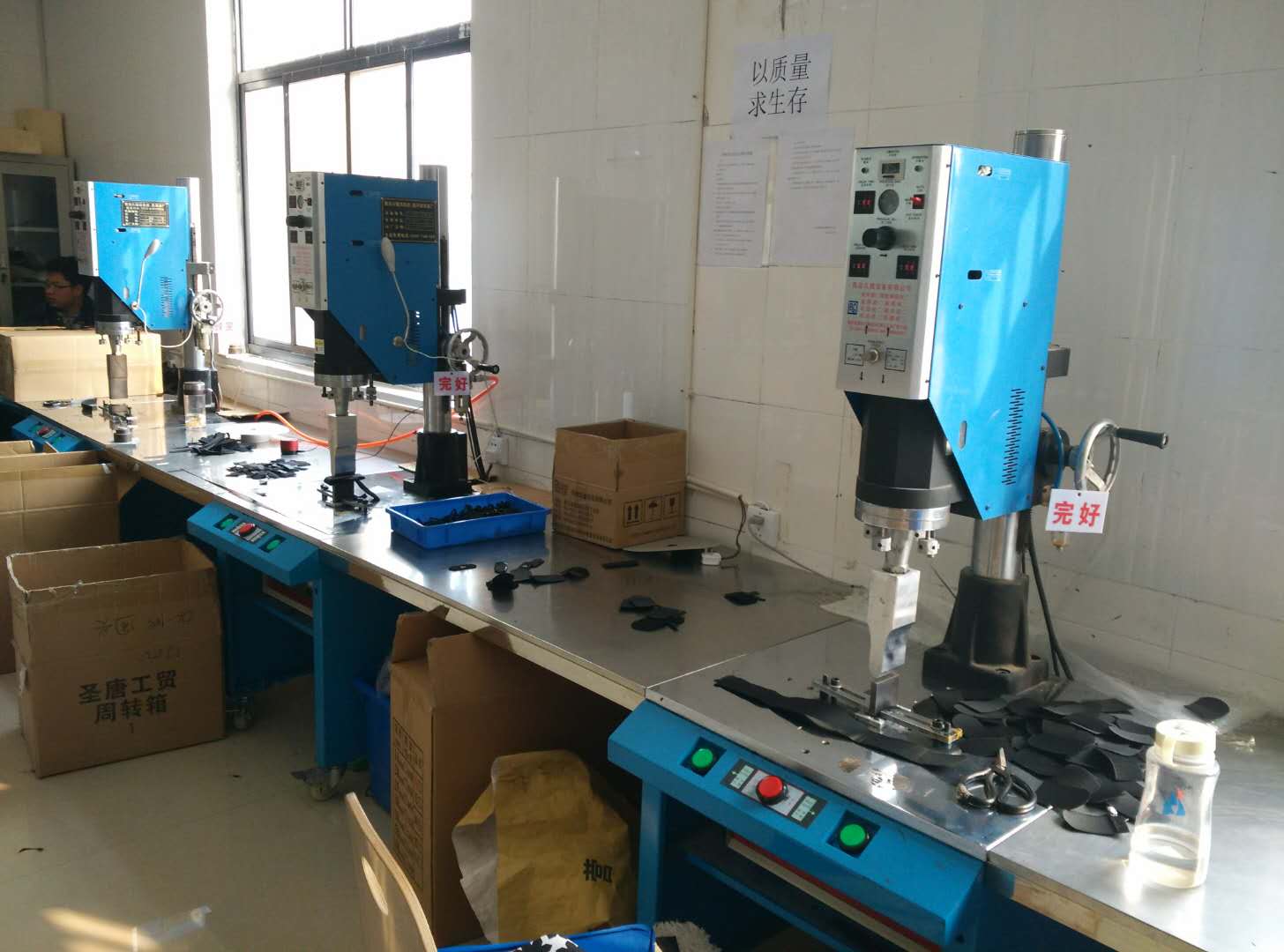

供應山東久隆JL-1532超聲波焊接機

機械振動就會產生高溫，當?shù)竭_(dá)焊件熔點時，塑料件就會熔化。超聲波焊頭再施加一定的壓力，當機械振動停止后，塑料件就迅速冷卻凝固，就會形成超聲波焊頭與底模所設計特定形狀。并且達到焊接效果，焊接強度跟原材料一樣。超聲波焊接機：在汽車業的應用：制造車身塑料零件，汽車車門、汽車汽車儀表、車燈車鏡、遮陽板、內飾件、濾清器，反光材料、反光道釘、保險杠、拉索、摩托車用塑料濾清器、散熱器、制動液罐、油杯、水箱、油箱、風管、尾氣凈化器、托盤濾板、自行車零件、自行車尾燈、電動自行車零件等。
一、型號：JL-1532       焊接原理是：利用超聲波換能器把高頻電能轉化為機械振動能，再通過超聲波焊接模具傳遞到焊件接觸
1.1、超聲波功率：額定功3200W，功率3600W
1.2、超聲波頻率15KHZ
1.3、電源：AC220 V  50 HZ

二、設備操作描述：
本機為單頭一體式超聲波焊接機，超聲波發生器與主機有電纜線連接，避免了由于工作時的振動而造成的故障。
三、超聲波焊接的基本原理及特點：
由超聲波發生器產生15KHZ的高壓、高頻電信號，通過換能器的壓電逆效應轉換成同頻率的機械振蕩，并以音頻縱波的形式作用于塑料制品工件上，通過工件表面及內在分子間的磨擦而使傳遞到接口的溫度升高，當溫度達到工件本身的熔點時，工件接口迅速熔化，繼而填充于接口間的空隙，當震動停止，工件同時在一定的壓力下冷卻定形，達成的焊接。
四、設備主要結構及元器件品牌：
4.1換能系統：采用日本原產晶片換能器，日本皇牌鋼變幅桿，功率強勁，堅固耐磨，比同等國產換能系統功率高20%。
4.2氣動元件：采用品牌大直徑氣缸Φ63*80MM—20,五通電磁閥,上下運行平穩,緩沖效果良好,焊頭對工件的沖擊力和對換能器的反沖力,更利于焊接較為精密的工件及有效保護壓電陶瓷片。
4.3本機設精密的微調機構，微調距離可精密到0.02mm,并且有儀表指示。機身高度及焊頭的下降距離均有刻度指示，度1.0mm;
4.3機架:獨特的長方型立柱設計，機械強度更高，有效避免了工作時的后仰現象，機架板金等全部由激光切割機,數控剪板折彎?rùn)C(jī)加工而成,保證整機裝配吻合精良，整機全部烤漆處理，附著性好，不脫落，外型美觀大方。
4.4運動結構:設備采用臺灣線性滑軌，精密度極高，（是傳統的導桿配直線軸承不能比擬的）且堅固耐磨，使焊頭下降更平穩,不偏不移.，更有利于焊接較為精密之產品。
4.5平衡機構:換能器組件可隨意旋轉，且換能器組件設水平可調結構，工作臺設可調結構，兩種調試結構
