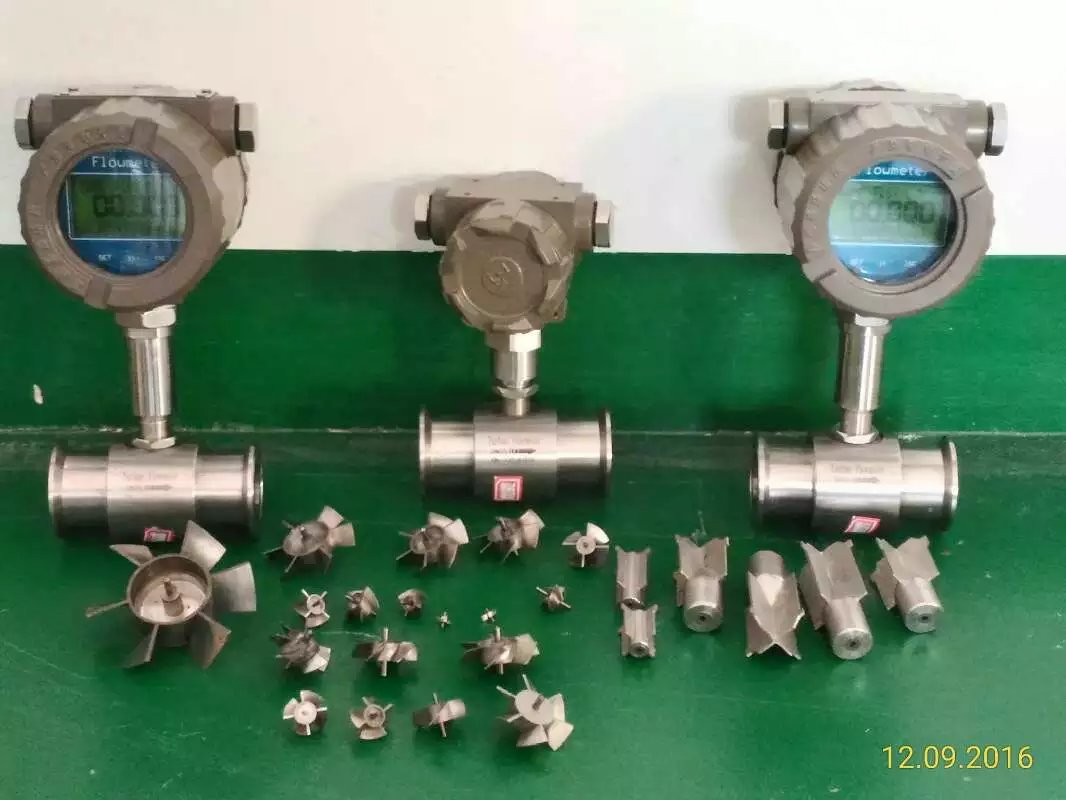

LWGY系列渦輪流量傳感器

一、概述

LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于食品、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有危險的環境中使用。

傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。

二、LWGY基本型渦輪流量傳感器

1． 結構特征與工作原理

(1) 結構特征：傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

(2)工作原理：流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中：f——脈沖頻率[Hz]

                            k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

                            Q——流體的瞬時流量（工作狀態下）[m3/h]

3600——換算系數

  每臺傳感器的儀表系數由制造廠填寫在檢定中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

 2．基本參數與技術性能（廣州明柏儀器儀表有限公司）

(1) 基本參數：       LWGY        □     □     □     □     說           明

LWGYN     基本型，+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V

LWGYA     4~20mA兩線制電流輸出，遠傳変送型

LWGYB     電池供電現場顯示型

LWGYC     現場顯示/4~20mA 兩線制電流輸出

公稱通徑

4mm，普通渦輪流量范圍0.04~0.25m3/h寬量程渦輪為0.04~0.4m3/h

6mm，普通渦輪流量范圍0.1~0.6m3/h寬量程渦輪為0.06~0.6m3/h

10mm，普通渦輪流量范圍0.2~1.2m3/h寬量程渦輪為0.15~1.5m3/h

15mm，普通渦輪流量范圍0.6~6m3/h寬量程渦輪為0.4~8m3/h

25mm，普通渦輪流量范圍1~10m3/h寬量程渦輪為0.5~10m3/h

40mm，普通渦輪流量范圍2~20m3/h寬量程渦輪為1~20m3/h

50mm，普通渦輪流量范圍4~40m3/h寬量程渦輪為2~40m3/h

80mm，普通渦輪流量范圍10~100m3/h寬量程渦輪為5~100m3/h

100mm，普通渦輪流量范圍20~200m3/h寬量程渦輪為10~200m3/h

150mm，普通渦輪流量范圍30~300m3/h寬量程渦輪為15~300m3/h

200mm，普通渦輪流量范圍80~800m3/h寬量程渦輪為40~800m3/h

防爆 無標記，為非防爆型B：防爆型

精度等級：A：精度0.5級  B：精度1級

渦輪類型：A  寬量程渦輪B普通渦輪

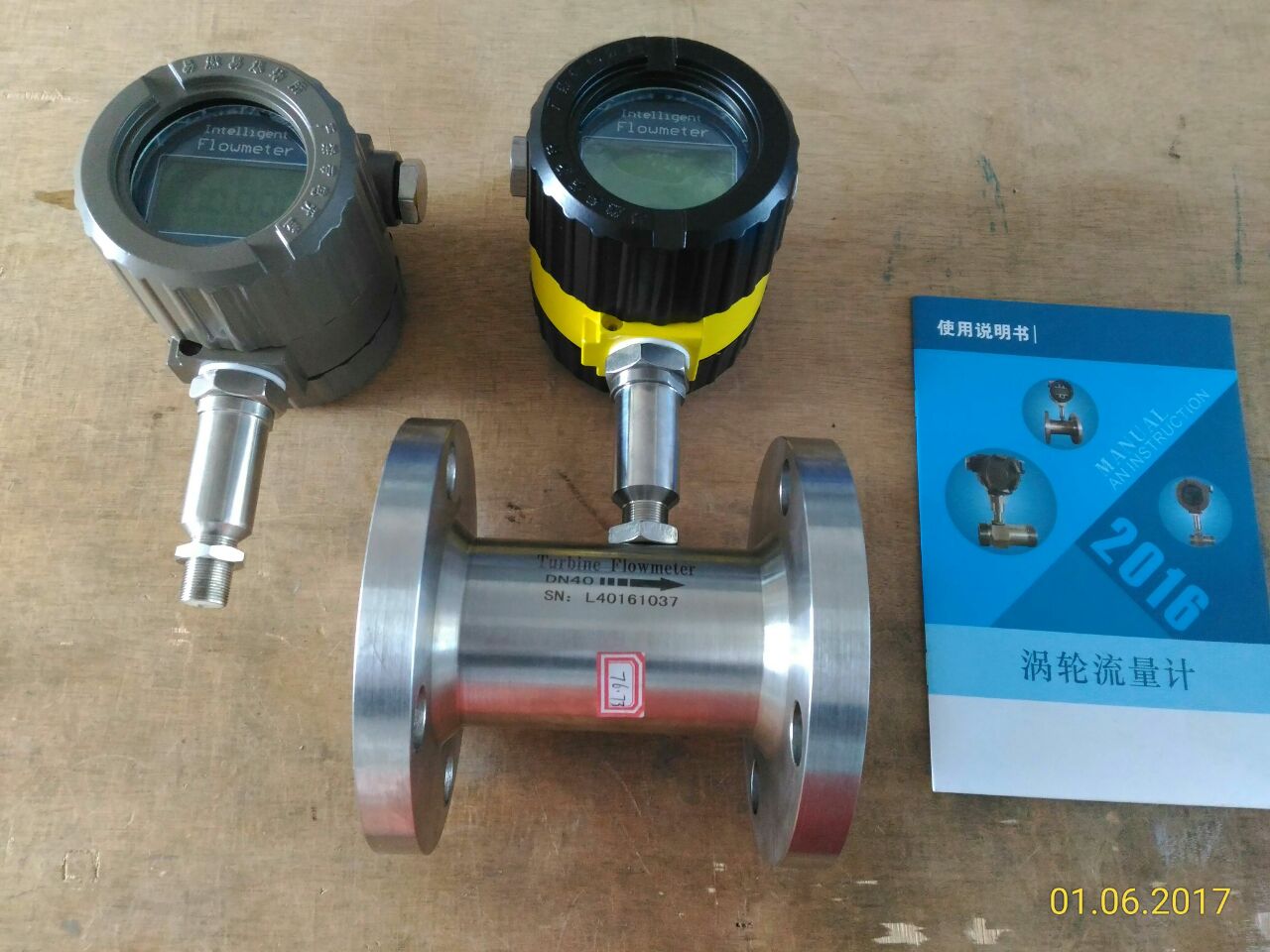

DN4—DN40口徑的傳感器為螺紋連接，工作壓力為6.3Mpa;

DN50—DN200口徑的傳感器為法蘭連接, 工作壓力為2.5Mpa;

DN4—DN10口徑的傳感器帶有前后直管段、過濾器。

DN15以上口徑的傳感器我公司可配套前后直管段。

(2) 介質溫度：-20～＋120℃.

(3) 環境溫度：-20～＋55℃.

(4) 供電電源：電壓：12V±10%, 電流：≤10mA.

(5) 輸出電壓幅值：高電平≥8V，低電平≤0.8V.

(6) 傳輸距離：傳感器至顯示儀表的距離可達1000m.
