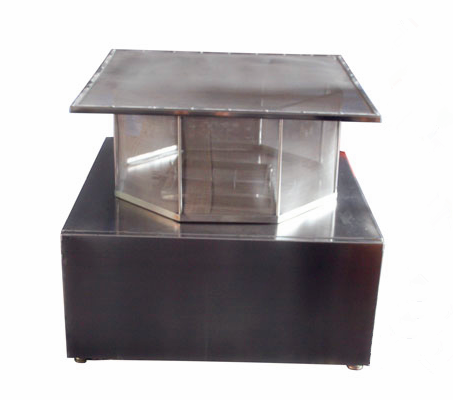

鋰電池燃燒噴射試驗機

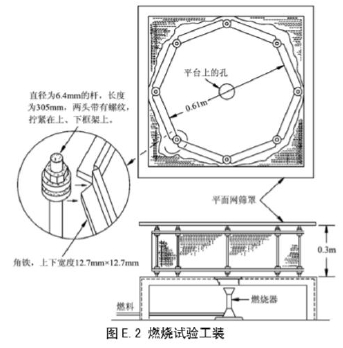

鋰電池燃燒噴射試驗機用于鋰離子電池、原電池、鎳氫以及l(fā)ing酸鐵鋰電池或者動力鋰電池模塊的外殼材料顆粒燃燒或電池內部成分阻燃試驗。為了防護，本試驗要在觀測者隔開的房間內進行。每個試驗樣品單體電池或電池要放在一平臺板上，臺板中心開有孔徑為102mm(4英寸)的孔?？咨仙w上網篩，網篩由鋼絲制成，25.4mm(1英寸)有20個孔眼，鋼絲線徑為0.43mm(0.017英寸)。在樣品上要罩上一個八邊帶頂罩的金屬籠子，籠子對邊長610mm(2英寸)，高305mm(1英寸) 。金屬網篩由徑0.25mm(0.010英寸)的鋁線編織成，在每個方向上，每25.4mm(1英寸)有16～18根鋁線樣品放在蓋信臺板中心孔的網篩上，并對樣品進行加熱，一直到樣品爆咋，或一直到因鋰的燃燒出現燒毀為止。

主要技術參數：
1.燃燒器：美國漢堡（Humboldt）本生燈，管口內徑為0.375英寸(9.5mm)長約100mm；
2.火焰施加時間：0～999.9秒±0.1秒；
3.火焰續燃時間：0～999.9秒±0.1秒；
4.火焰高度：10～75±2mm；
5.試驗棒直徑：1/4英寸(6.35mm)× 14英寸(355.6mm)；
5.測試罩寬度：12英寸(305mm)X深14英寸(355mm)，八邊形；
7.測試罩高度：24英寸(610mm)；
8.點火裝置：自動點火(搖控式控制8米以內有效)；
9.控制及操作方式：PLC控制，TFT真彩液晶屏顯示；
10.燃燒氣體要求：高純度燃?xì)?由客戶自配)；
11.排氣風扇口: 直徑110mm(箱體后側裝有排氣扇)；
12.外箱尺寸：W1050 X D1050 X H1110mm；
13.設備運行噪音: ＜70db；
14.防爆目的: 防止電池爆咋傷及周圍人與事物；
15.照明：箱體內頂部裝有照明燈；
16.視窗尺寸:200 X 200mm(10mm厚雙層防爆玻璃)；
17.使用電源:AC 220V/50HZ  單相兩線+保護地線；
18.總 功 率:450W；
19.機臺重量：約140Kg；
20.使用電池大?。褐刑?hào)、小號。

設備特點：
1. 試驗燃燒氣體采用電路和氣路分開設計，避免因電路漏電或短路造成氣體泄露爆咋；自帶氣體流量大小報警裝置，人性化設計；
2. 環境溫度監測功能：設備內置測溫系統模塊，能有效的監測出試驗箱體內部的環境溫度，有利于更準確的判斷試樣的著火溫度差；
3. 配置遙空器，可以離線自動控制試驗開始、點火等；
4. 采用自動點火裝置,方便試驗自動進行；
5. 照明燈具采用標準防爆燈具，符合安全標準；
6. 配備美國德威爾的流量計,直接放置在設備表面,方便美觀,易于操作。

符合標準：
1.UL1642-2005《燃燒顆粒試驗、拋射體試驗》
2.UL2054-2005《燃燒顆粒試驗、拋射體試驗》
3.SJ/T 11170-1998《家用及商用電池標準——電池外殼燃燒顆試驗、拋射體試驗》
4.SJ/T 11169-1998《鋰電池標準——用戶可更換電池試驗—燃燒顆粒試驗、拋射體試驗》
5.GB 8897.4-2002《原電池第4部分鋰電池的安全要求試驗方法》
6. GB/T18287-2013《便攜式電子產品用鋰離子電池和電池組安全認正技術規范》
7. GB31241-2014《便攜式電子產品用鋰離子電池和電池組安全要求：燃燒噴射》
