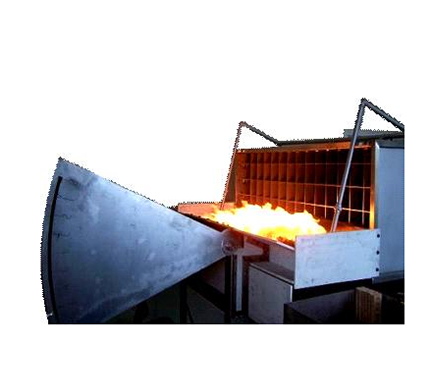

Delta動力電池外部火燒試驗機

動力電池外部火燒試驗機適用于GB/T31476.3-2015《電動汽車用鋰離子動力蓄電池包和系統 第3部分： 安全性要求與測試要求》7.10章節規定的電動汽車用鋰離子動力蓄電池包和系統外部火燒試驗的檢測設備，其技術指標完全符合GB/T31476.3-2015相關要求。

設備主要技術參數：

1、試驗空間尺寸：W2000mm×D3000mm×H1000mm；

2、試驗要求：

1）測試中，盛放qi油的平盤尺寸超過測試對象水平尺寸20厘米，不超過50厘米。平盤高度不高于qi油表面8厘米。qi油液面與測試對象的距離設定為50厘米，或者為車輛空載狀態下測試對象底面的離地高度，或者由雙方商定。平盤底層注入水。

2）在離被測設備至少3m遠的地方點燃燒油，經過60秒的預熱后，將油盤置于被測設備下方。如果油盤尺寸太大，可以采用移動被測樣品和支架的方式。

3）測試對象直接暴露在火焰下70秒。

4）將蓋板蓋在油盤上。測試對象在該狀態下測試60秒?；蚪?jīng)雙方協商同意，繼續直接暴露在火焰中60秒。

5）將油盤移走，觀察2小時。

3、整體結構：

外部火燒試驗裝置由下部底座、油盤、覆蓋板移動導軌、油盤覆蓋板、電池放置支架、控制臺、電池包吊裝裝置等組成。

1）燃燒油盤：由不銹鋼油盤及油盤支架組成；

油盤材質：采用304#不銹鋼板制造（油盤數量及規格尺寸可依據客戶要求定制）

2）油盤覆蓋板1：蓋板要求耐火，耐高溫，耐腐蝕。尺寸要覆蓋整個油盤。

3）油盤覆蓋板2：耐火試驗隔棚的要求:厚度為70mm ，由耐火材料制成，在板上開有均勻分布、大小為15mm×30mm的長孔，長孔總面積相當于蓋板面積的60%。

4）電池放置支架：采用可移動小車方式設計。小車由牽引機牽引實現小車在導軌上的平行移動。

小車上部：為電池放置面，整體采用槽鋼框架結構，框架尺寸L2800mm*W1600mm，滿足重量500kg電池的試驗要求；

小車下部：采用輪軌方式，由牽引機牽引平行移動。

5）整體框架做耐銹發黑處理。

6）控制方式 PLC遠程控制（設備主機和控制柜之間的連接線纜長度15米）+近距離調整。

4、燃燒臺測試導軌：

1）耐高溫鋼軌，油盤固定，移動被測件安裝支架。

2）電池安裝支架與覆蓋板兩層導軌，每層兩根。

5、承重能力：底座需有足夠的強度和剛度，可承受電池包500kg的重量及上部所有結構零件的重量。

6、油盤數量和尺寸：

1）耐高溫鋼板厚度：3mm；尺寸2800mm×1800mm 油盤2個，油盤內設置獨立格子，格子間底部相通，底部低處安裝1個放水開關，長寬方向各均布10個格子；覆蓋板覆蓋面積2900mm×1900mm，覆蓋板的平整度和剛度能夠覆蓋油盤，使油盤與外界空氣隔絕。

2）油盤高度不高于qi油表面80mm。

3）在自由燃燒狀態下能夠盛下可供燃燒5min以上的燃油。

7、電池安裝支架移動速度：6000mm/min。

8、電池安裝支架底部到油面距離：qi油液面與測試對象的距離在20cm～70cm范圍內可調，帶高度標尺，常用高度為50cm；油盤底層注入水。

9、移動方式：電機加鏈條傳動。

10、電池安裝支架可移動距離：最遠端與油盤距離不小于3500mm，移動導軌長度不小于4000mm。

11、覆蓋板移動速度：6000mm/min。

12、覆蓋板移動方式：鏈條帶動。

13、溢油收集盤：油盤底部地面采取鋼盤裝沙吸收溢油，收集盤尺寸可包容油盤尺寸，數量?jī)蓚€(gè)。

設備特點：

（1）控制計算機：ThinkPad品牌，CPU為i7系列，主頻不低于2.5GHz，19寸顯示器，分辨率不低于1024*768，獨立顯卡，512MB以上顯存，2GB以上內存，1TB 7200rpm以上硬盤，雙硬盤具備Raid 1鏡像備份功能，彩色激光打印機，有與網絡適配的接口，以交貨時主流機型為準，在投標文件中列出包括顯卡在內的硬件配置情況；

（2）設定方式：中文菜單，鍵盤鼠標方式輸入；

（3）運行方式：程序方式、定值方式；

（4）程序可設置各個水路、油路繼電器的開關，試驗時間等，能夠通過輸入時間變量等完成GB/T 31467.3和UL 2580標準中的火燒試驗。

設備滿足標準：

GB/T31476.3-2015《電動汽車用鋰離子動力蓄電池包和系統 第3部分：安全性要求與測試要求》7.10章節規定的電動汽車用鋰離子動力蓄電池包和系統外部火燒試驗的檢測設備，其技術指標完全符合GB/T31476.3-2015相關要求。
