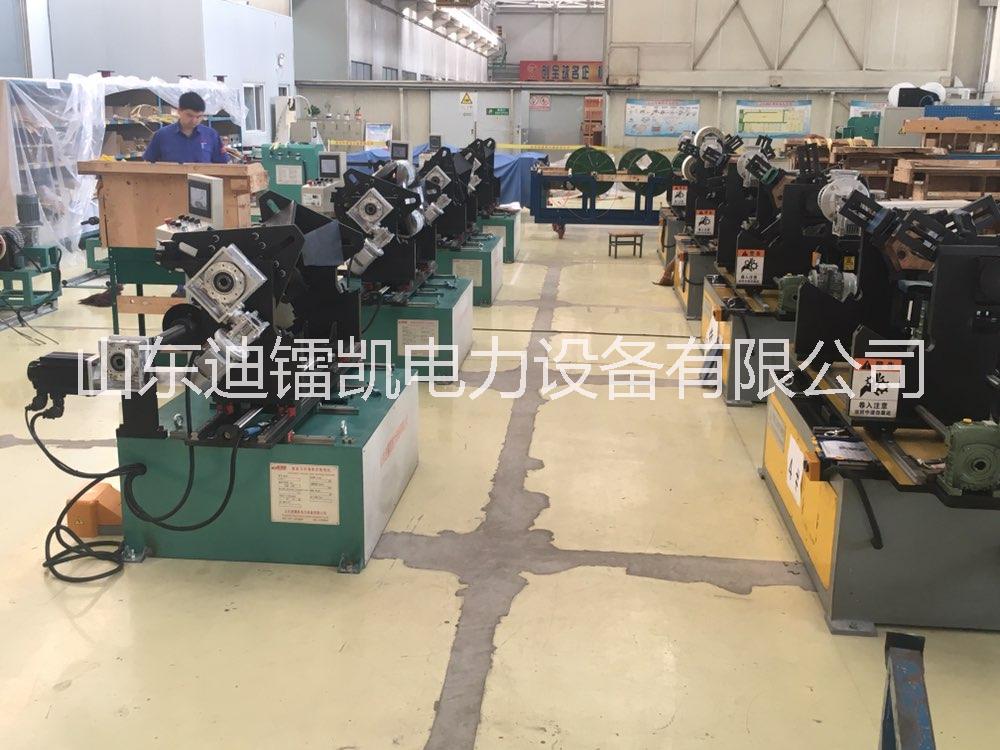

三角形繞線機，三角立體卷鐵芯繞線機，S13油變卷鐵芯繞線機

S13三角形繞線機、三角立體卷鐵芯變壓器繞線機廠家直銷——山東迪鐳凱電力設備有限公司。S13三角形繞線機、三角立體卷鐵芯變壓器繞線機廠家請認準——山東迪鐳凱電力設備有限公司，三角立體卷鐵芯變壓器繞線機能繞制30-800KVA變壓器無接縫式卷鐵芯的線圈。JRX卷鐵芯繞線機能繞制S13變壓器鐵芯線圈。三角形繞線機設備設計合理，結構簡單；鐵芯對中，夾緊，定位方便；上下升降自如，高低壓線圈繞制一次完成。三角形繞線機主要由主機、齒輪模具、排線機構、控制系統和自動放線架等部分組成。本機配置以變壓器高壓線圈直徑為齒數的兩個半圓作模具,由繞機四個齒輪定中心,將卷鐵芯柱托空,轉動齒輪模來完成高低壓線圈的繞制。

三角形繞線機的主要技術參數如下：
卷鐵芯類型：立體卷閉口
參數/型號：TRX-1
繞制變壓器規格：30～800KVA
允許鐵芯外形尺寸：高1100mm
允許鐵芯外形尺寸：窗高700mm
允許鐵芯外形尺寸：中心距450mm
允許鐵芯外形尺寸：直徑250mm
繞線方式：臥式手動/自動排線
繞線動力軸轉速：200r/min
計數方式：電子計數
電機功率：4KW
鐵芯夾緊方式：電動夾緊
提供高低壓放線架：磁粉離合器高壓放線架
鐵芯裝夾后，前后移動、翻轉：電動方式移動、翻轉
鐵芯調中心高：手動
整機重量： 1200kg
外形尺寸： 1600X800X750

三角形繞線機，立體卷鐵芯繞線機具有哪些功能特點？
1、可靠、、快捷、方便、自動化程度高
2、可存儲多種型號變壓器的技術數據，可隨時調出使用。
3、大大提高勞動效率，鐵芯裝夾只需3分鐘；齒輪裝夾也只需要10分鐘。大大提高了效率降低了勞動強度。
4、可自動排線，均勻密集，提高繞制速度和質量
5、鐵芯可電動前后左右，360度旋轉移動，調整最適宜繞線角度保證產品尺寸一致性。
6、變頻調速、傳動平穩；噪音小、電子可逆計數、制動性能好、繞線質量可靠等優點。

  三角形繞線機，立體卷鐵芯繞線機結構：底座，底座上設有鐵芯托架，鐵芯托架橫臥且?guī)в衅露?；三角形繞線機鐵芯托架的上方有主動齒輪和第二主動齒輪，主動齒輪和第二主動齒輪同軸串在一傳動軸上，傳動軸與一動力機構的輸出端連接；主動齒輪與從動齒輪嚙合，第二主動齒輪與第二從動齒輪嚙合，從動齒輪與定位齒輪嚙合，第二從動齒輪與第二定位齒輪嚙合；從動齒輪的中心開設有定位孔，第二從動齒輪的中心開設有與定位孔對應的第二定位孔；由于鐵芯托架具有一定的坡度，因此鐵芯放置在鐵芯托架上即可，無需另外的定位機構進行定位，鐵芯的安裝十分簡便；從動齒輪的安裝也十分簡便。

  山東迪鐳凱電力設備有限公司位于山東濟南，是一家專業致力于變壓器設備工裝研發和生產制造的專業公司，擁有一支專業的致力于新型電力電工產品銷售研發生產的團隊。2016年通過。主導產品為電力變壓器設備，包括S13變壓器生產設備、非晶變壓器生產設備、三角形變壓器繞線機、立體卷鐵芯繞線機設備、調容調壓變壓器設備、箔式繞線機、臥式繞線機、自動繞線機等系列產品，公司擁有10多項發明及實用新型技術，形成了電力設備從市場調研、研發設計到終端產品研發及銷售服務的產業鏈條，產品出口到日本、法國、拉美、東南亞等十幾個國家和地區，產品成功交付國際變壓器廠家、東芝等廠家使用，國內變壓器企業的客戶超過50家。如您需要三角形繞線機、立體卷鐵芯繞線機設備歡迎您致電咨詢。
