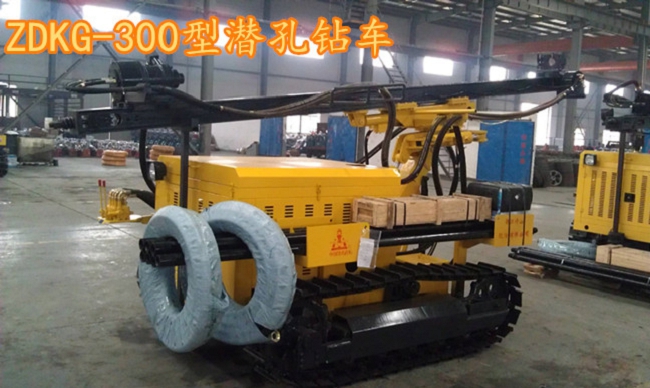

陜西ZDKG-300履帶式潛孔鉆能打多深 ZDKG-300履潛孔鉆

陜西ZDKG-300履帶式潛孔鉆能打多深 ZDKG-300履潛孔鉆

露天潛孔鉆車技術參數

露天潛孔鉆車對液壓系統、鉆臂部件、行走部件等進行優化升級，加大動力爬坡能力更強，鉆孔角度更合理，回轉和推進速度更快，馬達使用壽命更長，可靠性更好。

履帶式露天潛孔鉆車是以氣動、電動或內燃機為驅動動力；工作壓力分為高、中、低風壓的系列產品。具有爬坡能力大，對于崎嶇不平的路面適應性強；鑿巖作業穩定性好的特點。

履帶式露天潛孔鉆車可以配置各種型號的潛孔沖擊器，能夠鉆鑿不同孔徑、不同深度、多種方位、多種角度的孔、分裂孔、錨索錨桿孔、灌漿孔、勘測孔等，適應范圍寬，鑿巖效率高。

履帶式露天潛孔鉆車還可以配置干式或濕式捕塵器進行鑿巖作業，有效地降低粉塵對環境的污染，保護作業人員的身體健康。

鑿巖硬度 f=6-20 整機重量 4200kg

鉆孔孔徑 φ70-150mm 外形尺寸 4400x2200x2050mm

經濟鉆深 30m 滑架俯仰角度 俯 135?仰 5?共145?

回轉轉速 0-70r/min 滑架擺動角度 左 100? 右 45?共145?

回轉扭矩 1400N.m 鉆臂俯仰角度 50?右 25?共75?

提升力 15000N 鉆臂擺臂角度 左 44? 右 45?共89?

推進方式 油缸-鏈條 滑架補償長度 900mm

推進行程 3000mm 動力 YC4D80（58kW 2400r/min）

行走速度 0-1.8km/h 鉆桿 φ64x3000mm

爬坡能力 60    工作氣壓 1.0-1.7MPa

離地間隙 290mm 耗風量 9-16m3/min

行走部件 馬達 減速器結構 鋼球馬達直聯 降低馬達壓力、提高馬達壽命

行走壓力 11MPa 14-16MPa

鉆臂部件 新型鉆臂 同時打水平、豎直孔水平孔高度低

液壓系統 30泵;大通徑新閥組;

新分流閥、采用新型接頭。 19.2泵 加大流量，減小阻力，外觀整齊

氣路系統 活閥式?jīng)_擊氣閥 球閥 操作性好

回轉轉速 83r/min(柴油機1700r/min)
107r/min(柴油機2200r/min) 55r/min(1700r/min) 提高50%

推進速度 450mm/s 336mm/s 提高33%
