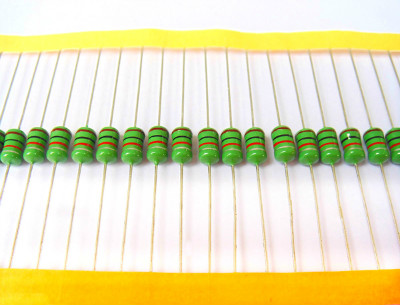

色環電感330UH

基本作用：濾波、振蕩、延遲、陷波等，形象說法：“通直流，阻交流”稱寫："阻交通直"

通直流：所謂通直流就是指在直流電路中，電感的作用就相當于一根導線，不起任何作用。

阻交流：在交流電路中，電感會有阻抗，即XL，整個電路的電流會變小，對交流有一定的阻礙作用。

細化解說：在電子線路中，電感線圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等；電感的作用是阻礙電流的變化，但是這種作用與電阻阻礙電流流通作用是有區別的。電阻阻礙電流流通作用是以消耗電能為其標志，而電感阻礙電流的變化則純粹是不讓電流變化，當電流增加時電感阻礙電流的增加，當電流減小時電感阻礙電流的減小。電感阻礙電流變化過程并不消耗電能，阻礙電流增加時它將電的能量以磁場的形式暫時儲存起來，等到電流減小時它也將磁場的能量釋放出來，以結果來說，就是阻礙電流的變化。

共模電感的作用：共模電感（Common modeChoke），也叫共模扼流圈，常用于開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI（ElectroMagnetic Interference 電磁干擾）濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。開關電源的芯片在工作過程中既是一個電磁干擾對象，也是一個電磁干擾源。總的來說，我們可以把這些電磁干擾分成兩類：串模干擾（差模干擾）與共模干擾（接地干擾）。以主板上的兩條PCB走線（連接主板各元件的導線）為例，所謂串模干擾，指的是兩條走線之間的干擾；而共模干擾則是兩條走線和PCB地線之間的電位差引起的干擾

工字電感的作用：體積小，比較容易安裝便捷，占用空間??；高Q值因素；分布電容較??；自共振頻率較高；特殊導針結構，不易產生閉路現象，工字電感是導線內通過交流電流時，在導線的內部周圍產生交變磁通，導線的磁通量與生產此磁通的電流之比.工字電感一般用于電路的匹配和信號質量的控制上，一般地的連接和電源的連接。工字電感的穩定性較高，是一般電感無法比擬的，在電路中使用通過的電流相對平穩，在效率上也提高很多，工字電感的主要功能是篩選信號，過濾噪聲，穩定電流及控制電磁波干擾。

電感（inductance）是電子電路或裝置的屬性之一，指的是：當電流改變時，因電磁感應而產生抵抗電流改變的電動勢（EMF，electromotive force）。

電路中的任何電流，會產生磁場，磁場的磁通量又作用于電路上。依據楞次定律，此磁通會借由感應出的電壓（反電動勢）而傾向于抵抗電流的改變。磁通改變量對電流改變量的比值稱為自感，自感通常也就直接稱作是這個電路的電感。具有電感性的裝置稱為電感器（inductor，中文里一般也簡稱電感），電感器通常是圈，可以磁場。（自感是互感的特例）

電感器:在電路中電流發生變化時能產生電動勢的性質稱為電感，電感又分為自感和互感。

（一）自感：當線圈中有電流通過時，線圈的周圍就會產生磁場。當線圈中電流發生變化時，其周圍的磁場也產生相應的變化，此變化的磁場可使線圈自身產生感應電動勢（電動勢用以表示有源元件理想電源的端電壓），這就是自感。

（二）互感：兩個電感線圈相互靠近時，一個電感線圈的磁場變化將影響另一個電感線圈，這種影響就是互感?；ジ械拇笮∪Q于電感線圈的自感與兩個電感線圈耦合的程度。

利用電感的特特性應制造電感器作用是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路，制造出變壓器起到隔離或改變電壓作用，制造電動機做設備的動力。

功率電感的作用：扼流、濾波、振蕩。主要適用品大功率電源。

串聯電感的作用：電感串聯在電路中，除了起到儲能作用外，還起到平滑電流的作用。當然，電感串聯在電路中也要分什么電路，若串聯在交流電路中，電感主要起限流作用，若在整流電路中，它主要起濾波作用，電感的特性是通直流，阻交流，之所以說儲能，是說在電路中，電流大的時候，電感阻礙電流變化，將電能儲存起來，電流小的時候，電感又將電能釋放出來，可以用來做振蕩器，也可以用來做電源濾波。

電容的電感的作用：電阻是對交直流電流有一定阻擋作用的元件，在電路里起到降壓、分壓和交聯作用，電容是由兩個互相絕緣的極板組成的容性元件，對直流起到絕緣作用，隨著容抗的大小對交流起到不同數量的導通作用，主要用于隔直取交的電路，和旁路作用，電感是由不同圈數的線圈組成，對直流來說也是純電阻，對交流來說它的感抗與頻率有關，頻率越高越難通過它，它們?nèi)齻€在一起，可組成各種振蕩電路，正反饋負反饋等電路
